17
ES
Inversor con se-
guidor MPP "Mul-
ti" En caso de inversores con seguidor MPP "Multi", hay disponibles 2 entradas CC indepen-
dientes entre sí (seguidores MPP). Estas pueden conectarse con un diferente número de
módulos.
Por cada uno de los seguidores MPP hay disponibles 2 bornes para CC+. En total hay 4
bornes para CC-.
Conexión de 2-4 series fotovoltaicas en el servicio con seguidor MPP "Multi":

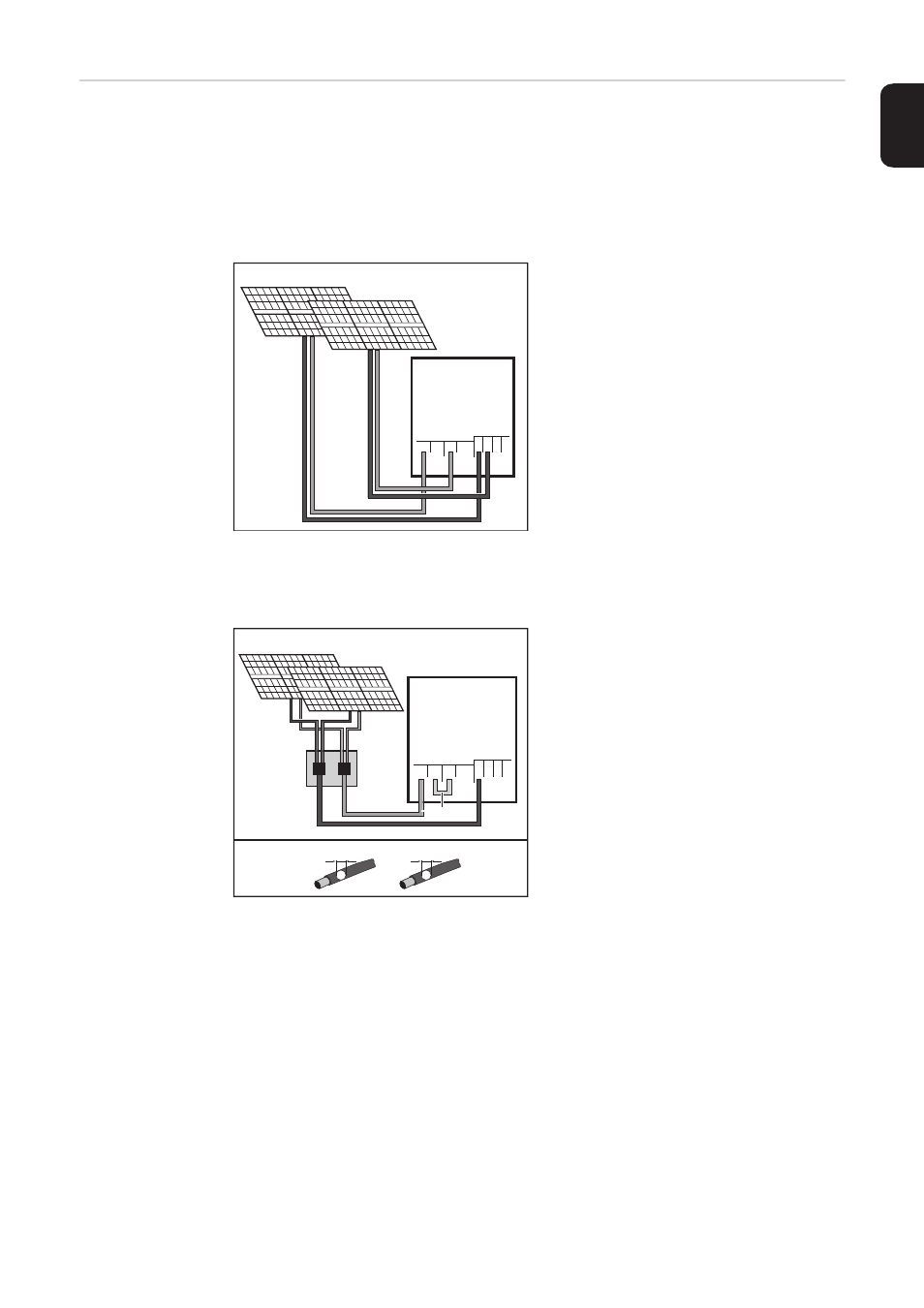

Conexión de dos campos de módulos solares a un in-
versor con seguidor MPP "Multi"
Dividir las series fotovoltaicas entre las dos
entradas de seguidor MPP (CC+1/CC+2).
Los bornes CC- pueden utilizarse de cual-
quier manera ya que están conectados in-
ternamente.
Durante la primera puesta en marcha debe
ponerse SEGUIDORES MPP 2 en la posi-
ción "ON" (también es posible posterior-
mente en el menú básico).
Servicio con seguidor MPP "Single" a un inversor con seguidor MPP "Multi":
Conexión de varios campos de módulos solares agru-
pados con una línea a un inversor con seguidor MPP
"Multi"
Si las series fotovoltaicas están conectadas
con una caja común de series fotovoltaicas
y solo se utiliza una línea común para la co-
nexión al inversor, deben alisarse la co-
nexión CC+1 (pin 2) y la CC+2 (pin 1).
El diámetro del hilo de la línea de conexión
CC y del alisamiento deben ser idénticos.
No es necesario alisar el borne CC, ya que
está alisado a nivel interno.
Durante la primera puesta en marcha debe
ponerse SEGUIDORES MPP 2 en la posi-
ción "OFF" (también es posible posterior-
mente en el menú básico).
Si el inversor con seguidor MPP "Multi" fun-
ciona en el modo con seguidor MPP "Sing-
le", se distribuyen las corrientes de las
líneas CC conectadas de manera uniforme
a ambas entradas.
DC-2
DC-
DC-1
max. 18 A
per MPPT
PV 1
PV 2
1 2
1 2
3 4
1 2
DC+1 DC+2
DC+1
DC+2
PV 1
PV 2
1
DC+1
DC-1
DC+2
DC-
1
1 2 3 4
2 2
D1 D1
=
*
*
DC+1
max. 36 A to
a single
DC terminal
