Fetal Simulator
Alimentación eléctrica del simulador
11

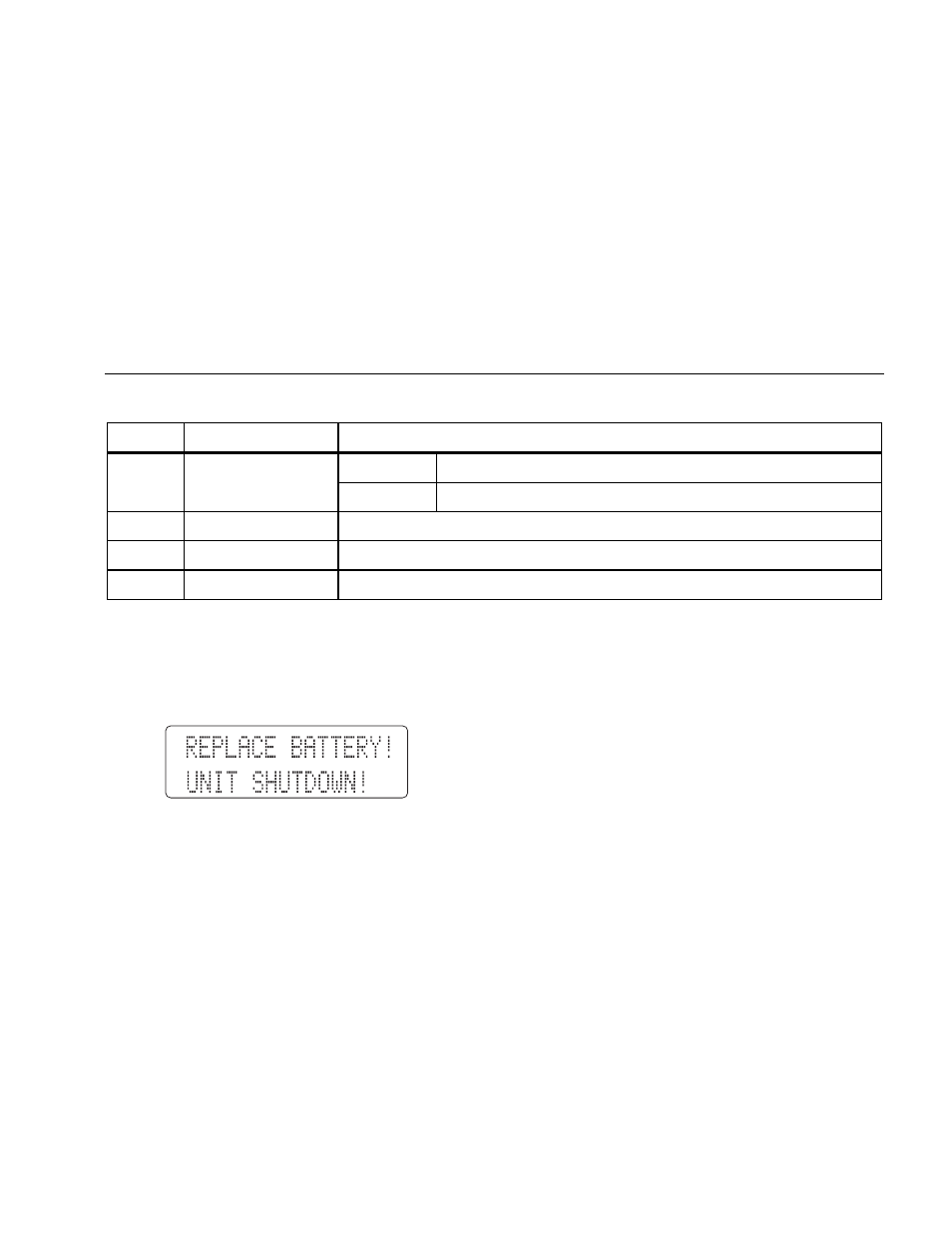

Tabla 3. Controles, indicadores y conectores (cont.)
Elemento Nombre Descripción
Materno Señal de ECG materno
F
Conectores de ECG
Referencia Derivación de referencia a tierra
G
RS-232 Conector tipo enchufe mini DIN de 6 patillas para la conexión serie.
H
Toco Conector mini DIN de 6 patillas para el cable de la señal de Toco.
I
US 1 & US 2 Conector tipo enchufe mini DIN de 8 patillas para enchufes de cables de ecografía.
Alimentación eléctrica del simulador
El simulador utiliza una batería alcalina de 9 V. Cuando
detecta menos de unos 5,6 voltios, pasa al estado de
apagado, emite un tono continuo de alarma y presenta el
mensaje siguiente:
La batería se encuentra en la base del instrumento.
Utilice una batería alcalina de 9 voltios
(Duracell
®
MN1604 o equivalente). No utilice
baterías de mercurio, aire o carbono-zinc.
W Advertencia
La batería alcalina de 9 voltios suministrada
con el simulador puede explotar o tener fugas
si se recarga, se inserta incorrectamente o se
elimina por incineración. Elimine la batería de
acuerdo con las normativas estatales o
locales aplicables.
