VT MOBILE
Manual de funcionamiento básico
20
Para ver las lecturas de presión de las formas de onda,
pulsepresione F (Cambiar tamaño) para optimizar la
vista de la forma de onda.
WAviso
Desconecte la presión en la fuente antes de
desconectar cada extremo del adaptador de
alta presión. En caso contrario podría
provocar lesiones graves.

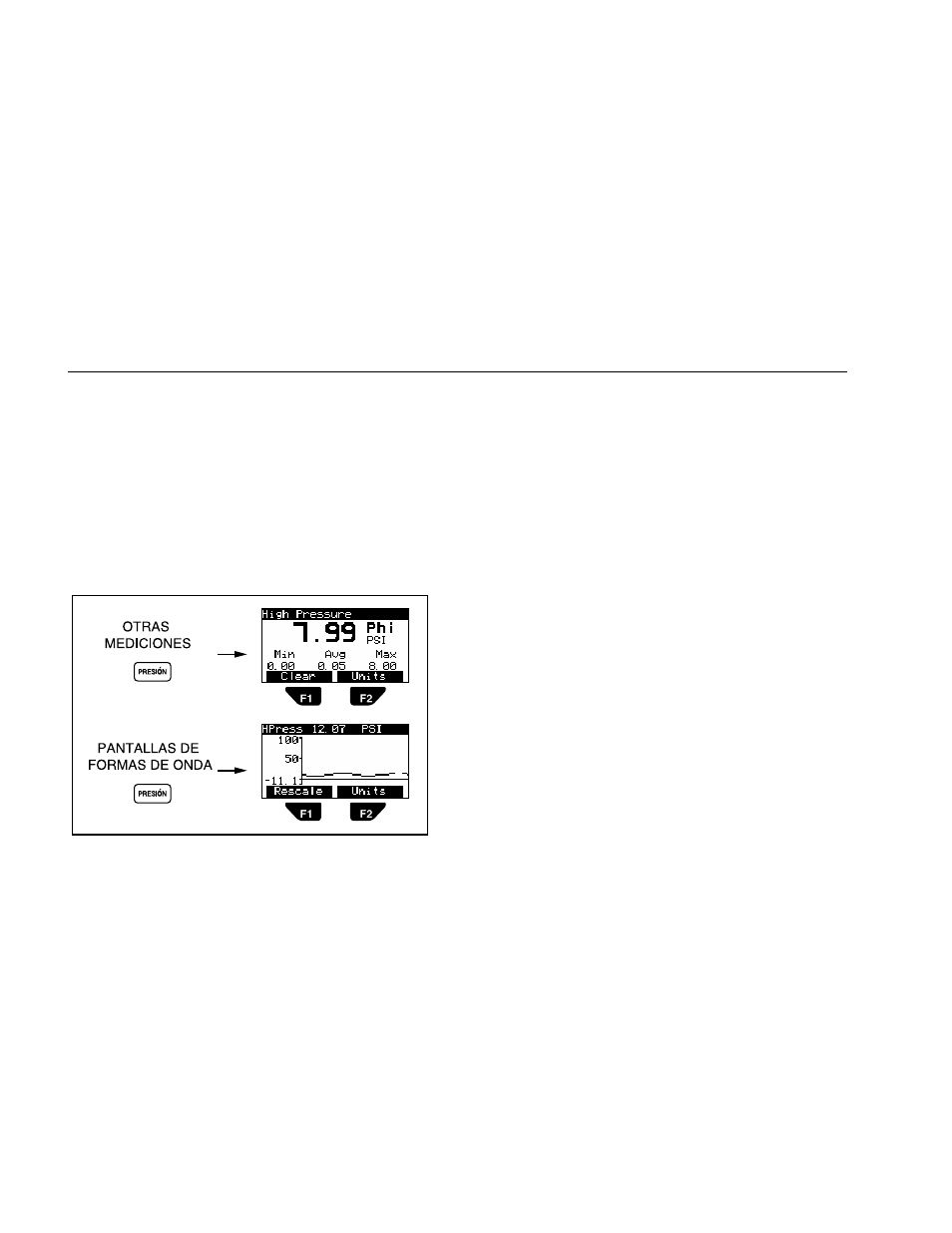

La figura 8 muestra algunas pantallas de alta
presión características.
eds04f.eps
Figura 8. Pantallas de alta presión
Comprobación de los parámetros
del ventilador
Consulte la figura 9 cuando vaya a conectar el analizador
a un ventilador y un pulmón de pruebas.
1. Pulse R y siga las instrucciones que aparecen
en pantalla.
2. En el analizador, conecte el sensor de flujo alto al
puerto de flujo/baja presión.
3. Conecte el sensor de oxígeno al puerto superior
situado en el lado derecho del analizador.
4. Si está disponible, conecte el sensor de temperatura
y humedad relativa opcional al puerto inferior situado
en el lado derecho del analizador.
5. Utilizando piezas del juego de accesorios y los
conectores que se incluyen con los sensores, realice
las conexiones entre el ventilador y ACCU LUNG tal
como se indica en la figura 9. Use la secuencia:
ventilador Y conector
Æ Sensor de flujo alto (banda
azul hacia ACCU LUNG) Æ Sensor de temperatura y
humedad relativa Æ Sensor de oxígeno Æ
ACCU LUNG. Alinee verticalmente todos los sensores.
6. Configure el ventilador para un patrón de inhalación
característica. Por ejemplo, podría definir 10 BPM a
7,5 lpm.
7. Establezca ACCU LUNG para que cumpla con la
norma C20 (con ambos muelles externos acoplados)
y la resistencia Rp50 (colocada como en la figura 9).
