Impulse 6000D, 7000DP
Manual de funcionamiento básico
8
Conexión de un desfibrilador y
marcapasos al analizador
La figura 6 muestra los dos métodos de conectar un
desfibrilador al analizador. Las placas de contacto de la
paleta del desfibrilador se insertan en las tomas del
desfibrilador cuando las paletas del desfibrilador externo
se utilizan en el desfibrilador.
W Precaución
Para evitar daños al analizador o al
desfibrilador, no aplique impulsos de
desfibrilación a las entradas del marcapasos.
La figura 7 muestra el marcapasos conectado a las tomas
de entrada del marcapasos o a las tomas del desfibrilador.
Mientras las tomas de entrada del marcapasos tienen una
carga seleccionable de 50 a 1500
Ω, las tomas de entrada
del desfibrilador tienen una carga fija de 50 Ω.
La figura 8 muestra cómo conectar las derivaciones de
ECG al analizador.
Acceso a las pruebas del analizador
El analizador utiliza una serie de menús para acceder a
diversas funciones y variables de configuración del
analizador. Tal como se muestra en la figura 4, el
analizador indica tres pruebas diferentes del desfibrilador
(Energy [Energía], Sync [Sincronización] y Charge Time
[Tiempo de carga]) a lo largo de la parte inferior de la
pantalla. También aparece una selección Exit (Salir) como
manera de salir de las pruebas del desfibrilador. La
pulsación de una tecla programable (F1 a F5) bajo una
prueba específica causará la selección de dicha prueba.
fak02.eps

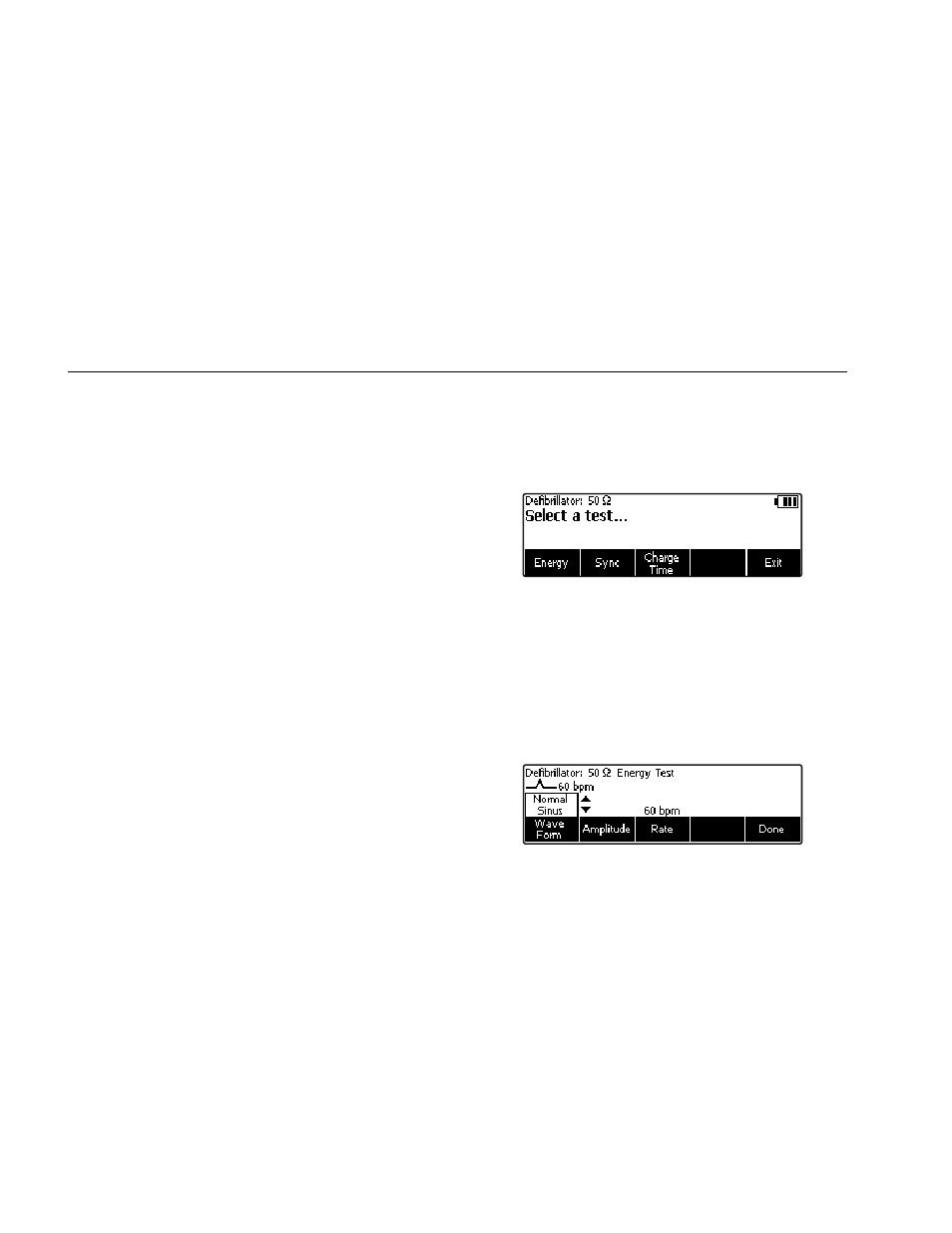

Figura 4. Menú de funciones del desfibrilador
Algunas selecciones del menú revelan una lista de
elementos seleccionables indicados con las flechas K a la
derecha. Consulte la figura 5. Para cambiar la selección,
pulse G o H para desplazarse por las selecciones
posibles. Una vez que aparezca la selección deseada,
pulse la tecla programable de función y las flechas K
desaparecen de la pantalla.
fak03.eps
Figura 5. Ejemplo de navegación del cursor
