Purgador GESTRA ® Duo
BK 29
PN 160, DN 15 -25
Ajuste del regulador
El regulador Thermovit está ajustado en
fábrica de tal forma que, por un lado cierra
estanco al vapor y, por otro lado, abre
justamente por debajo de la temperatura
de ebullición. Si se desea otro ajuste
(mayor subenfriamiento o paso de vapor
controlado) debe indicarse en el pedido.
Pares de apriete, con temperatura
ambiente, para tornillos/tuercas y
regulador
Pieza N° 2: 100 Nm
Pieza N° 4.5: 80 Nm
Herramientas
Llaves de boca 2 x EC 24

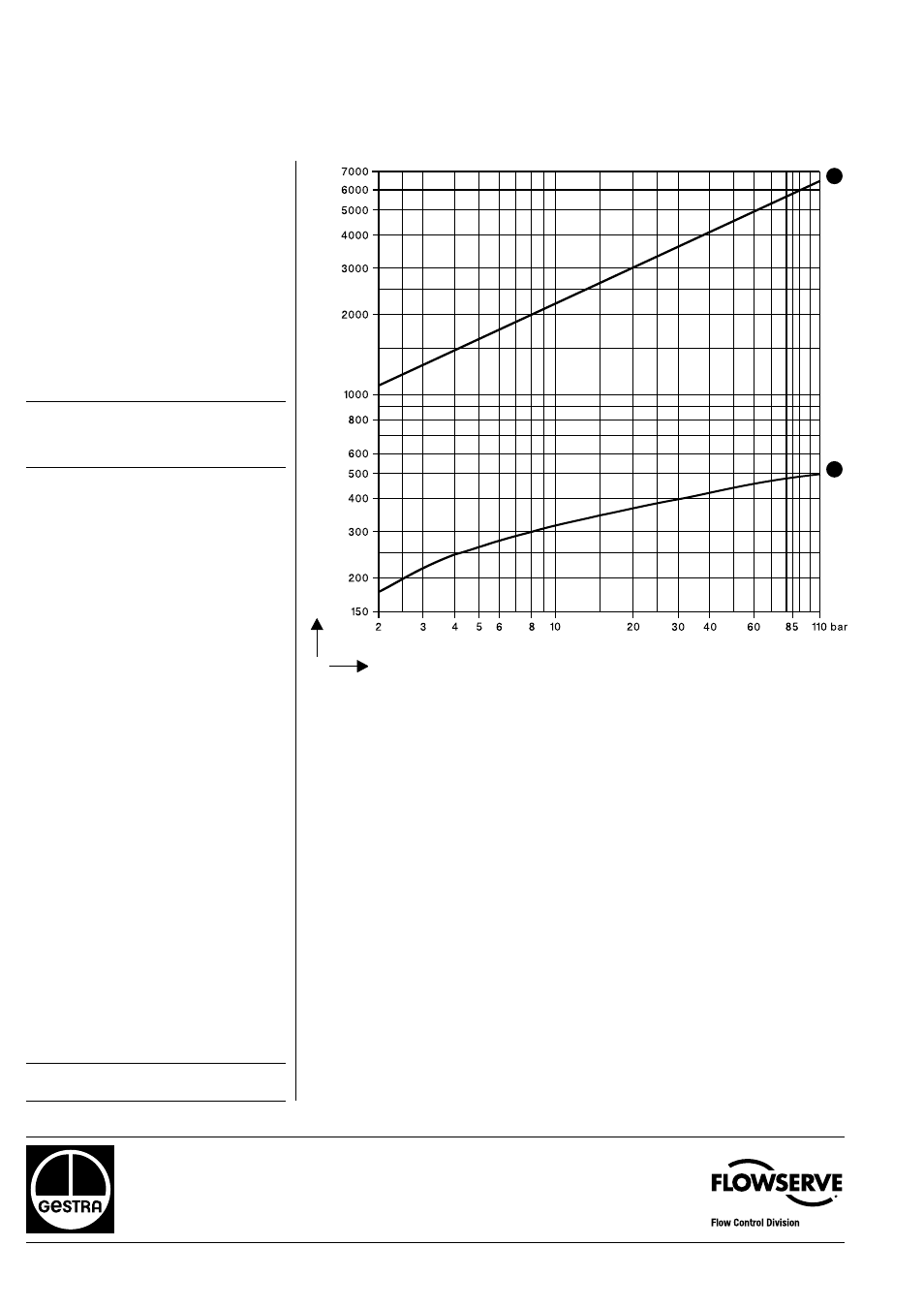

Diagrama de caudales
El diagrama muestra los caudales máximos
de condensado caliente y frío.
Curva 1
Caudales de condensado caliente.
Curva 2
Caudales de condensado frío.
Presión diferencial en bar,
referida a la presión atmosférica
Caudal en [kg/h]
2
1
Reservado el derecho de modificaciones
técnicas.
