Los solenoides también podrían ser cableados a través del
bastidor UltraSwitch. Como norma se incluyen por lo menos
dos terminales auxiliares. También se incluye un tornillo de
tierra. Simplemente conecte un cable del solenoide a los
terminales auxiliares, y luego conecte los conductores al lado
opuesto del terminal. Asegúrese de conectar el solenoide
correctamente al terminal de tierra provisto. Note que los
bastidores de la serie PL no son metálicos: asegúrese de
conectar un cable de tierra a este terminal. Cuando se utilicen
dos conductores metálicos con la serie APL, deberá utilizarse
una banda de tierra externa para conectarlos.
Los bastidores UltraSwitch series PL y XL incluyen dos
entradas de conductos de 3/4". Los bastidores serie GL
incluyen dos entradas de 1/2". Asegúrese de seguir las
regulaciones del código eléctrico nacional de los
EE.UU.– NEC para conductos rígidos o sistemas de
cables que sean aplicables.

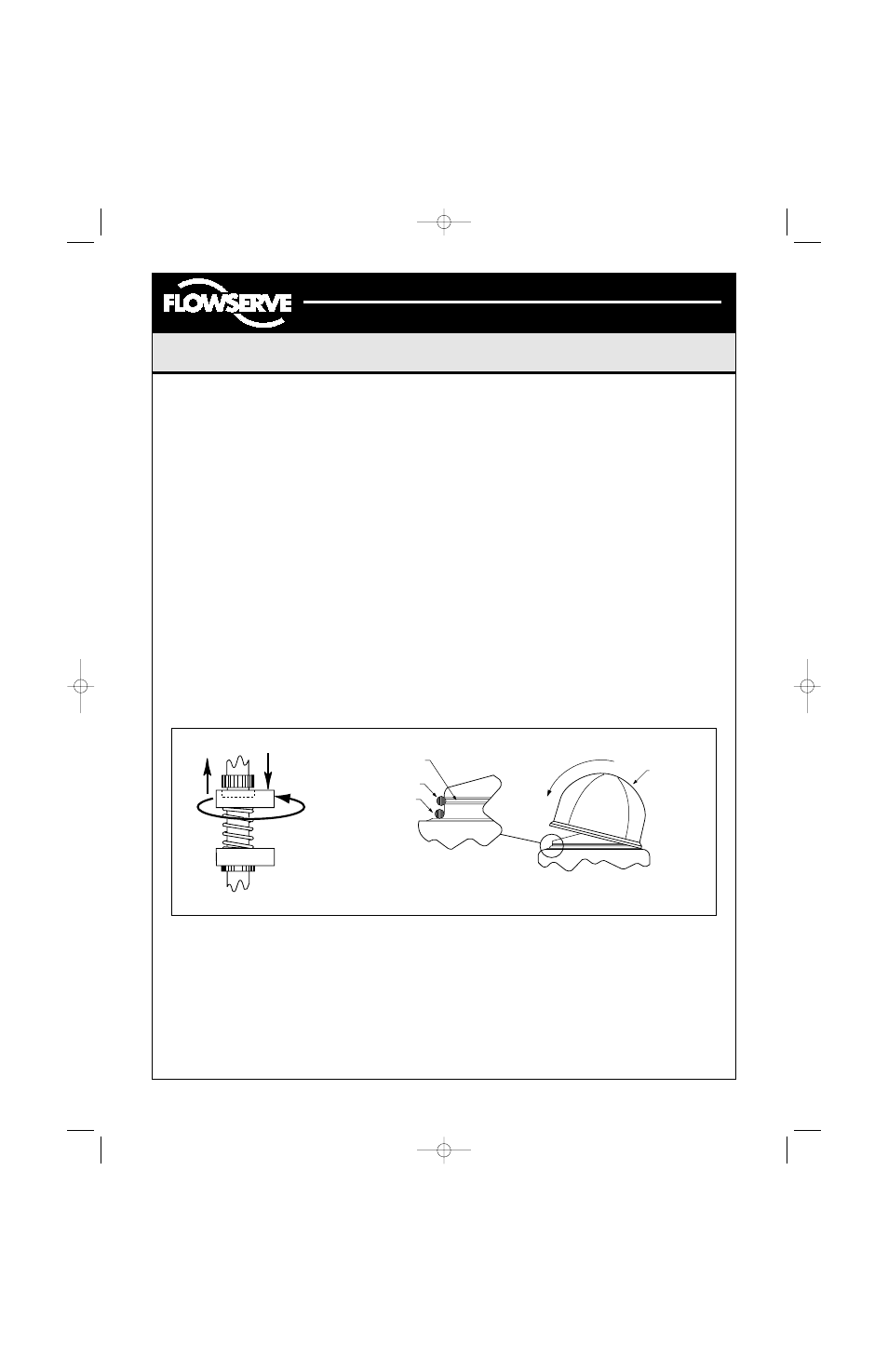

Ajuste del Indicador de Posición Pharos ™
Los indicadores visuales Pharos se ajustan fácilmente para
hacer coincidir las ventanas de la cúpula con los cuadrantes
verde y rojo del rotor. Simplemente quite la cúpula haciendo
palanca con un destornillador apoyado debajo de la lengüeta.
Asegúrese de que la junta de anillo esté totalmente asentada
en la superficie lisa de la cúpula, no en la ranura de retención,
como se ilustra. Entonces coloque la cúpula inclinada de
manera de enganchar una de las pestañas en la ranura de
retención de la cúpula. Asegúrese de que las ventanas de la
cúpula estén alineadas con los cuadrantes del rotor. Final-
mente, con un martillo de goma, golpee la cúpula como se
ilustra para enganchar todas las pestañas.
Gire el actuador/la válvula completamente hacia la izquierda
hasta la posición CCW. Ajuste la(s) leva(s) correspondientes a
la posición CCW como se describe en los pasos 1 a 4,
excepto que la leva se debe rotar hacia la izquierda.
Nota: el ajuste de fábrica es el interruptor de más arriba hacia
la derecha (cerrado), el segundo hacia la izquierda (abierto),
el tercero hacia la derecha y el cuarto hacia la izquierda.
2,3
4
1
Ranura de retención
Ubicación incorrecta
Ubicación correcta
Paso 1
Paso 2
Golpee aqui
con
un martillo
de goma
