Conexión eléctrica, Fig. 4, Esquema de conexiones – Flowserve NRG 211-1 Manual del usuario
Página 13
13
U
M
C
M
3
2
1
4
5
6
Pt 1000
NRG 211
NRV 2-30
ϑ
Ω
Conexión eléctrica
Usar cable de tres hilos apantallado, 3 x 0,5 mm²; máxima longitud de cable: 500 m
1. Soltar el dispositivo de fijación y desprender la parte superior del conector
, fig. 3.
2. Desatornillar el tornillo y quitar el conector de inserción .
3. Desatornillar completamente el pasacable y deslizarlo sobre el cable .
4. Quitar el aislamiento del cable .
5. Insertar el cable en la parte superior del conector y conectarlo con el
conector de inserción según el esquema de conexiones, fig. 4.
6. Fijar el conector de inserción mediante el tornillo , atornillar y apretar el
pasacable .
7. Encajar la parte superior del conector en la parte inferior del conector y
encastrar el dispositivo de fijación .

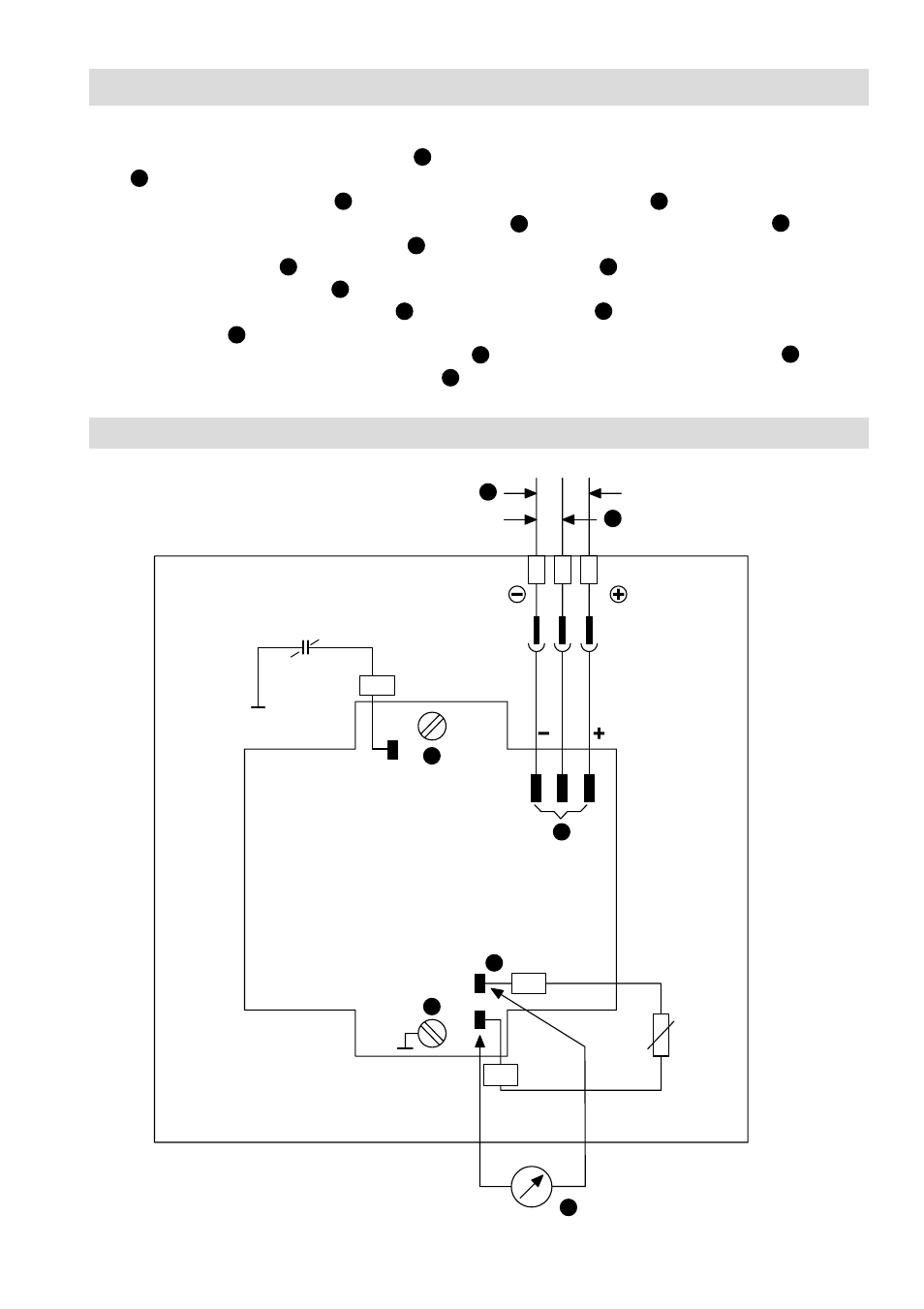

Fig. 4
H
G
R
S
Q
P
P
G
S
R
Q
G
I
2
1
6
3
4
6
5
Esquema de conexiones
NRG 211
NRV 2-30
P
S
H
