Conexiones para montaje entre bridas
Válvulas para montaje universal entre bridas según
Tipo DIN 2501 ANSI Tabla BS 10 Tabla BS 4504
526 520 / 30, 528 520 / 30 PN 10 / 16 / 25 Class 150, DN 300-600 E, F, DN 300-600 10 / 2, 16 / 2, 25 / 2
526 620 / 30, 528 620 / 30 PN 10 / 16 / 25 / 40 Class 150, 300 E, F, H 10 / 2, 16 / 2, 25 / 2, 40 / 2
526 822 / 32 PN 40 / 63 / 100 4 ) Class 300, 400 / 600 H, J, K, R 40 / 2, 63 / 2, 100 / 2 4 )
4 ) DN 400 no para PN 100 (100 /2)
Instalación
La dirección del flujo viene indicada por una flecha en el asa de izado. Instalación en
líneas horizontales (asa de izado hacia arriba) o líneas verticales con flujo
ascendente.

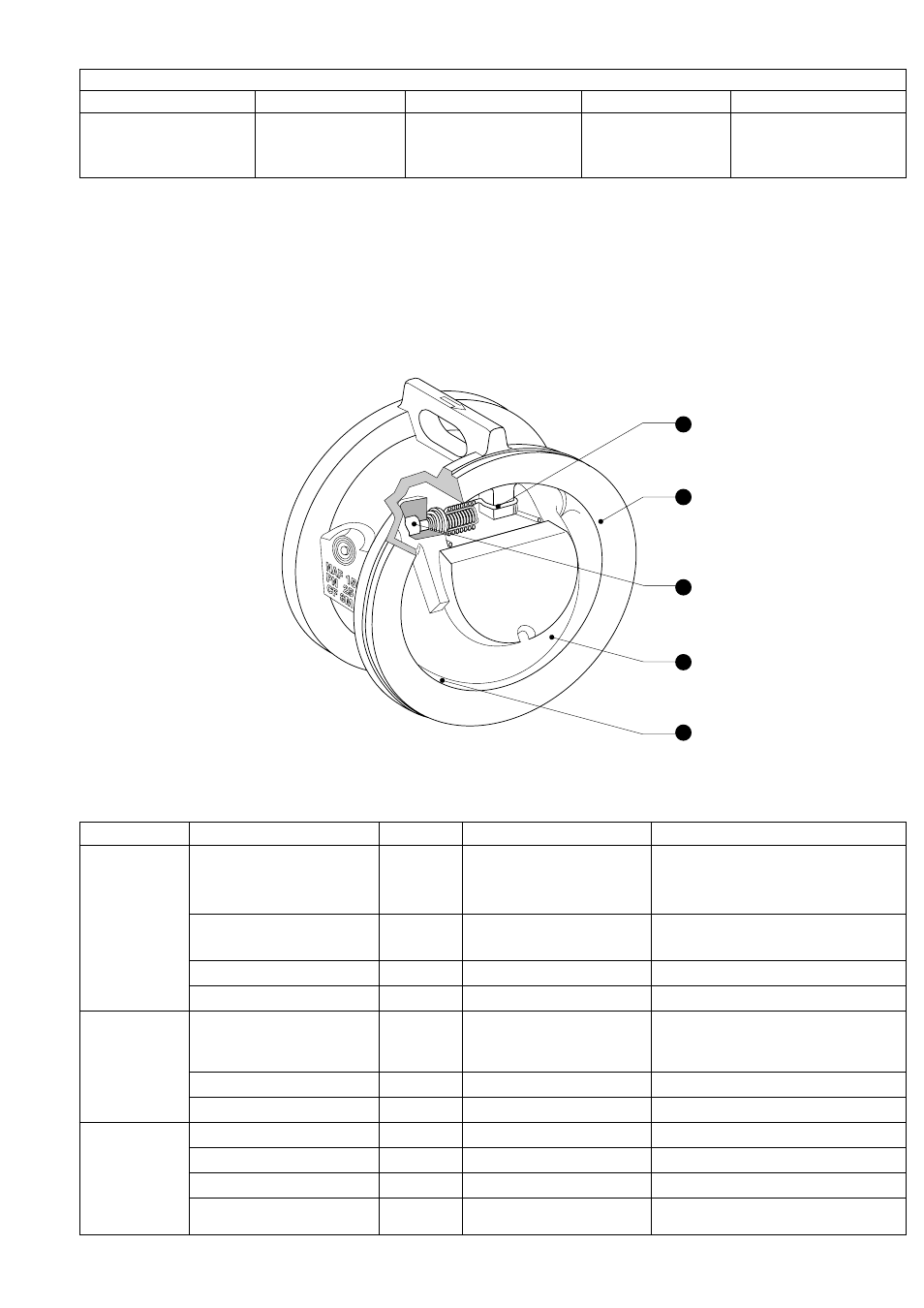

Materiales
Versión Designación Nº de pieza Especificación NAF Equivalente DIN
DN 40 + 50 1 SS 2343 (ASTM A 276 316) X5CrNiNb 18 14 3 1.4436 5 )
Cuerpo DN 65-250 ASTM A 351 CF8M X10CrNiMo 18 10 1.4581
DN 300-1000 ASTM A 216 WCC GP 240 GH (GS-C 25) 1.0619
Acero Clapeta DN 40 + 50 2 SS 2395 X2CrNiMoN 17 13 5 1.4439
DN 65-1000 SS 2387 X4CrNiMo 16 5 1.4418 5 )
Eje 3 SS 2303 (ASTM A 276 316) X20Cr 13 1.4021
Muelle DN 65-1000 4 SS 2388 X7CrNiAl 17 7 1.4568
Cuerpo DN 40 + 50 1 SS 2343 (ASTM A 276 316) X5CrNiNb 18 14 3 1.4436 5 )
DN 65-1000 ASTM A 351 CF8M X10CrNiMo 18 10 1.4581
Acero
Clapeta 2 SS 2324 (AISI 329) X8CrNiMo 25 5 1.4460
inoxidable
Eje 3 SS 2324 (AISI 329) X8CrNiMo 25 5 1.4460
Muelle DN 65-1000 4 SS 2388 X7CrNiAl 17 7 1.4568
Cuerpo 1 ASTM A 217 WC6 GS-17CrMo 5 5 1.7357
Acero alta
Clapeta 2 ASTM A 217 WC6 GS-17CrMo 5 5 1.7357
temperatura
Eje 3 SS 2303 (ASTM A 276 420) X20Cr 13 1.4021
Muelle DN 65-400 4 SS 2388 X7CrNiAl 17 7 1.4568
5 ) acero fundido
4
1
3
2
