LC Quick Start
LC Quick Start
+1.317.845.5710
+44.1438.310163
USA (Sede principal corporativa)
Europa/Medio Oriente /Asia
+1.317.845.5710
+44.1438.310163
USA (Sede principal corporativa)
Europa/Medio Oriente/Asia
1
Conexiones

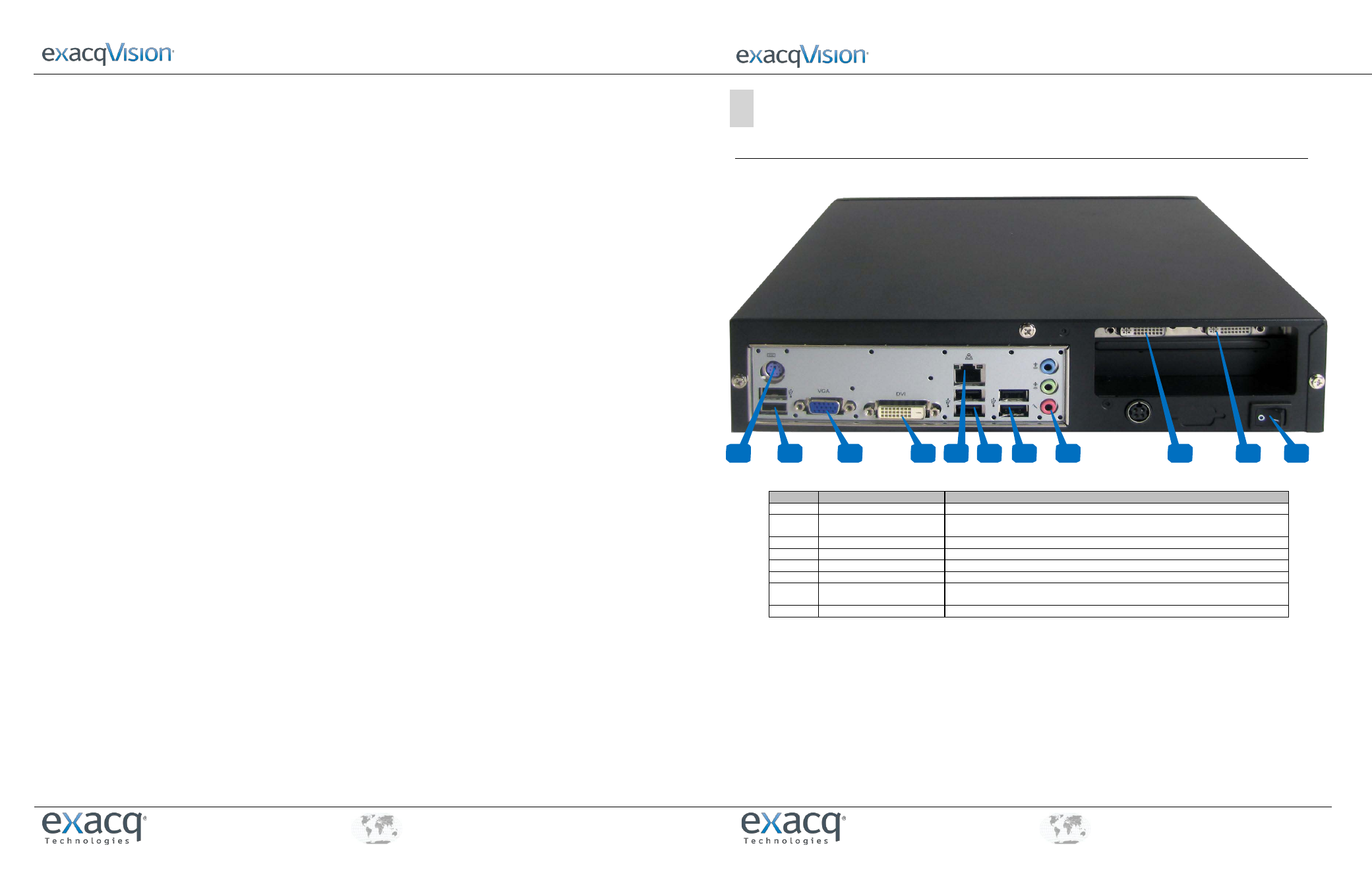

Conexiones Principales del Panel Trasero
1
2a
3
4
5
2b
2c
6
7b
7a
8
Artículo #
Descripción
Notas
1
Puerto PS-2
Teclado y ratón compatible
2
USB (x6)
Teclado compatible, ratón, memoria USB o Quemador de DVD; El ratón está incluido con el
sistema; El botón del medio en el ratón activa el teclado en la pantalla
3
Monitor VGA
4
Monitor DVI
5
10/100/1000 Ethernet
6
Entrada/Salida de Audio
Rosado (sin usar), verde (Salida estéreo de audio), azul (el mismo)
7
Entrada de Video, Salida de
Video * Entrada de Audio
Sistemas de 8 entradas: Entradas 1-8 y una salida*; conector azul sin utilizar (no se muestra)
16 sistemas de entrada: Entradas 1-8 y una salida * (7a); entradas 9-16 (7b)
8
Botón de encendido
*Cuando se usan los cables incluidos con el sistema, el cable con el conector Amarillo es para salida de video.
En los sistemas de 16 entradas, el cable Amarillo de salida de video no funcionará si se conecta en las entradas 9-16 (7b)
©2013 ExacqTechnologies
#
500-00041
