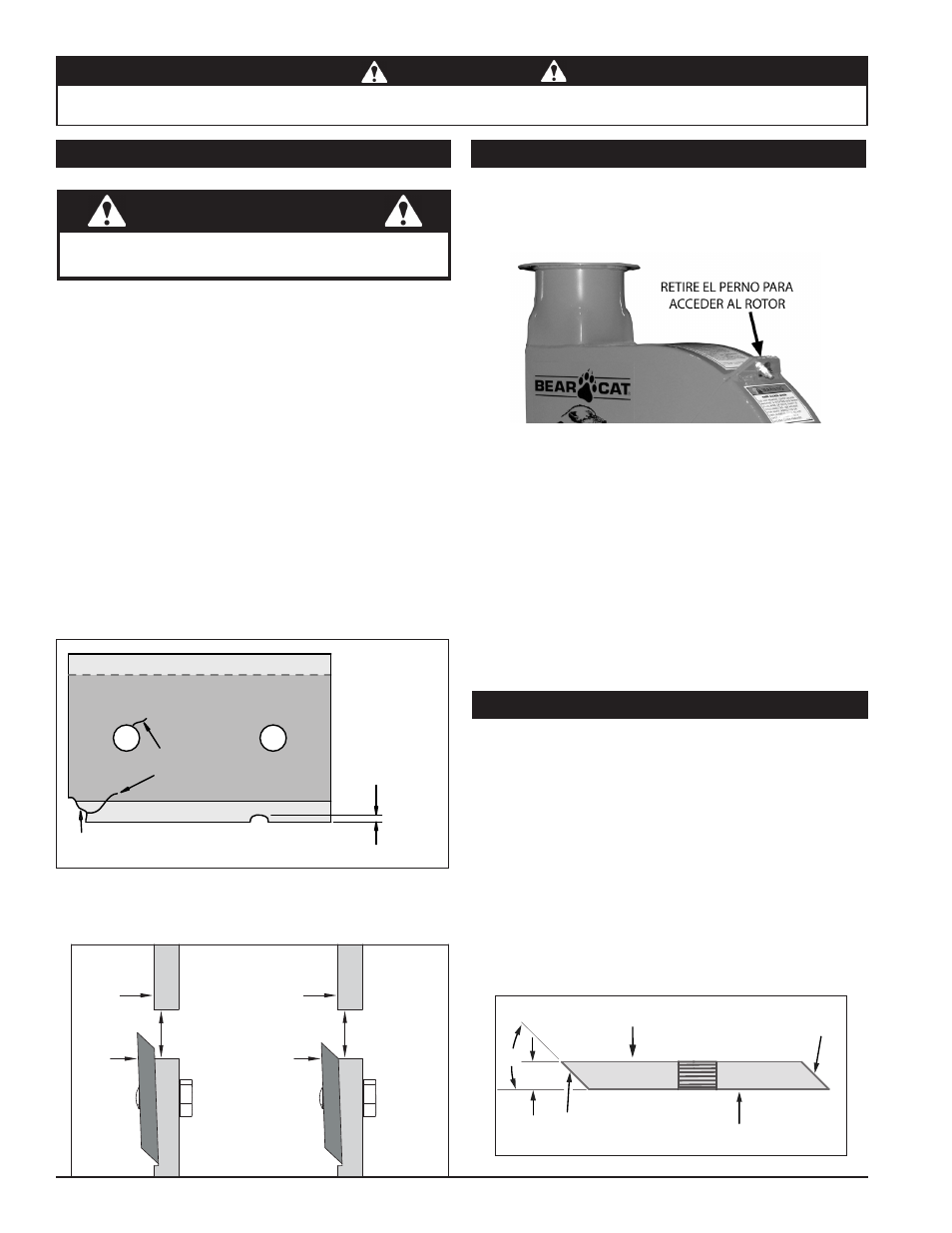

CHIPEADORA DE 5 PULGADAS
12
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
5.2 CUCHILLAS CHIPEADORAS 5.3 RETIRO DE LAS HOJAS
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en una máquina para evitar lesiones.
ADVERTENCIA
Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. VERIFIQUE EL FILO DE LAS CUCHILLAS CADA
5 - 15 HORAS DE OPERACIÓN Y AFÍLELAS SEGÚN SEA
NECESARIO.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al ingresar material en
la chipeadora.
• Las ramas de diámetro pequeño no se introducen
solas.
• Los trozos se descargan de manera despareja o
presentan colas fibrosas, especialmente al trocear
ramas verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que 1/8”
(3 mm) (ver abajo).
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá
de la ranura troceadora (ver abajo).
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
DISCO DE
CHIPEADORA
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
RANURA
DE PICADO
5.4 AFILAMIENTO DE LAS CUCHILLAS
Las cuchillas se pueden amolar en una amoladora de banco o
las puede amolar un profesional.
1. Nunca afile o amole las superficies de montaje de las
cuchillas. Esto hará que gire el borde y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
2. Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados. Asegúrese de usar algún tipo
de accesorio para sostener la cuchilla correctamente en el
ángulo adecuado.
3. Sea cuidadoso en el amolado de modo que la cuchilla no se
recaliente y cambie de color. Esto eliminará las propiedades
del tratamiento térmico.
Para retirar las hojas chipeadoras:
1. Retire el perno de retención que asegura la cubierta de
acceso (ver Figura 5.1) al montaje del bastidor principal.
2. Retire el perno para acceder al rotor. Incline la cubierta de
acceso para permitir el acceso al rotor. Gire el rotor de modo
que los pernos que sujetan una hoja chipeadora estén bien
accesibles.
3. Retire los pernos de 5/16 pulg. (8 mm) que sujetan la hoja
chipeadora. Repita la operación para las otras cuatro hojas.
Las cuatro hojas chipeadoras tienen dos filos por hoja y se
pueden invertir una vez cada una antes de afilarlas. Si no
se han usado ambos lados de la hoja, retírelos e invierta las
hojas chipeadoras.
4. Vuelva a instalar las hojas chipeadoras y continúe con el
picado.
45°
.25
NO AFILAR
SUPERFICIE DE MONTAJE
SUPERFICIE
AFILADA
NO AFILAR
SUPERFICIE DE MONTAJE
SUPERFICIE
AFILADA
Figura 5.1, Cubierta de acceso del rotor
Figura 5.2
