CHIPEADORA DE 9 PULGADAS 6
Sección
MontaJe
2
2.1 fiJaCiÓn de las ruedas del
reMolQue
Retire la chipeadora del cajón de envío. Coloque la 1.
unidad sobre una superficie nivelada antes de intentar
armarla.
Levante el remolque a una distancia de varias pulgadas
2.
del suelo con un aparejo o un gato. Apoye la chipeadora
de manera segura.
Presente una rueda en un cubo y alinee los agujeros de
3.
la rueda con los pernos del cubo. Enrosque los pernos de
la rueda en los pernos y aplíqueles un par de torsión de
75 pie-lb. Siga un patrón en forma de cruz al apretar los
pernos de la rueda. Repita este paso para la otra rueda.
nota
Para algunos modelos, el distribuidor suministra conjuntos
de eje y enganche y éstos pueden diferir de las ilustraciones
que aparecen en este manual.
2.2 fiJaCiÓn del enganChe Con
pasador
Inserte el enganche ajustable en la abertura del enganche 1.
en el remolque de la chipeadora.
Fije el enganche con pasador al enganche ajustable con dos
2.
pernos de 5/8 pulg. (16 mm) x 4-1/2 pulg. (114 mm), arandelas
de 3/8 pulg. (10 mm) y tuercas de 3/8 pulg. (10 mm). Aplique
un par motor de 160 pie-lb en los pernos.
Cruce las cadenas de seguridad con la pieza soldada del
3.
enganche ajustable como se muestra en la Figura 2.1.
Utilice un perno de 3/8 pulg. (10 mm) x 2-1/2 pulg. (64 mm),
2 arandelas y una tuerca con cubierta de nylon para fijar las
cadenas de seguridad.
Empuje el pasador de eslabón superior a través de los
4.
agujeros del enganche y el remolque. Asegure el pasador
de eslabón superior con un pasador.
Ajuste el aro sobre el enganche con pasador para que el
remolque de la chipeadora esté lo más parejo posible cuando
se lo conecte al vehículo de remolque.
CADENA DE
SEGURIDAD
PERNO DE
3/8 PULG.
(10 mm) X
2-1/2 (64 mm)
ARANDELA DE
3/8 PULG. (10 mm)
PERNO DE 5/8 PULG.
(16 mm) X 4-1/4 (108 mm)
ARO DEL ENGANCHE
TUERCAS DE CENTRADO
DE 5/8 pulg. (16 mm)
ARANDELAS DE
5/8 PULG. (16 mm)
ARANDELA
DE 3/8 PULG.
(10 mm)
TUERCA CON
CUBIERTA DE
NYLON DE
3/8 PULG.
(10 mm)
PASADOR
PASADOR DE
ESLABÓN SUPERIOR

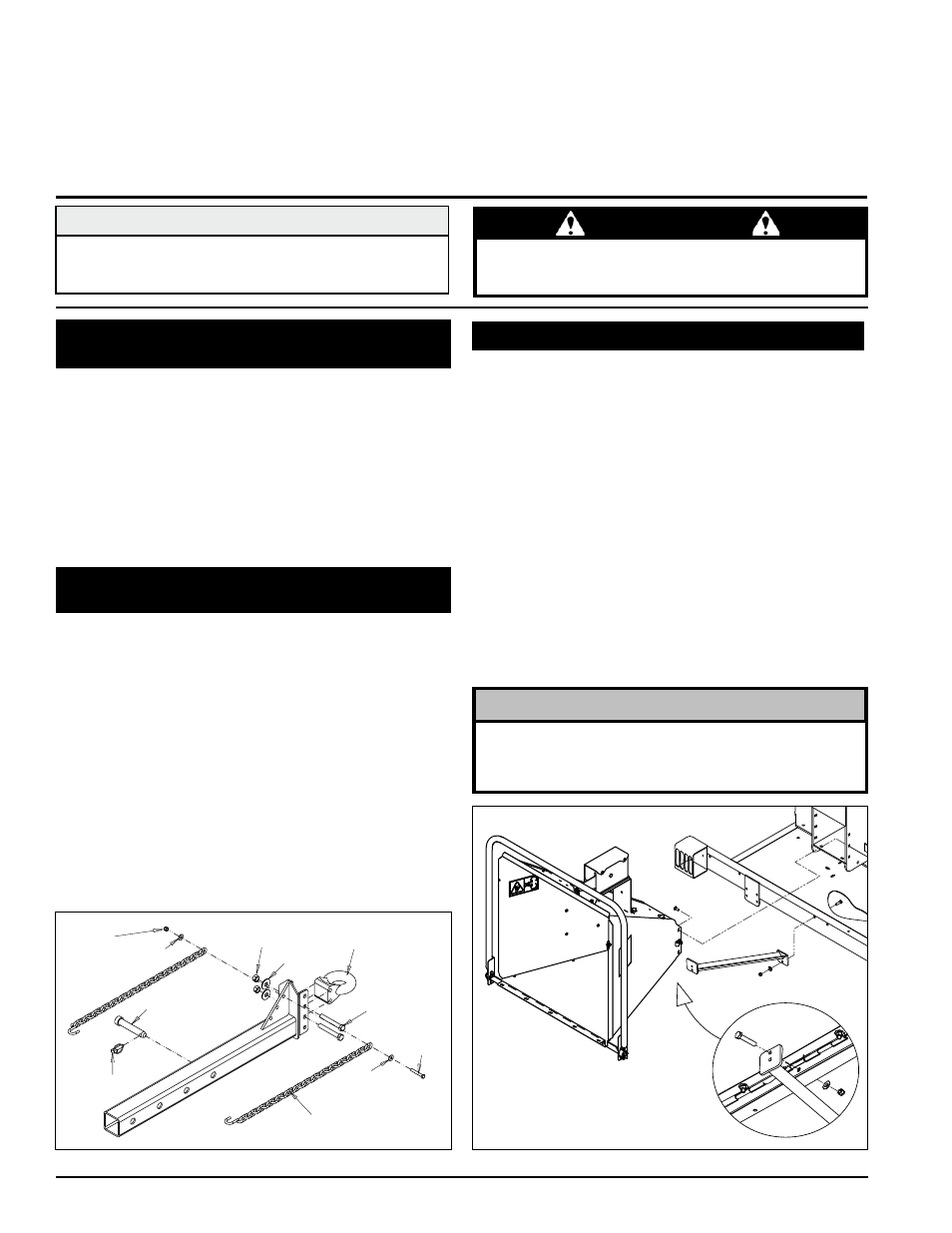

Figura 2.1, Conjunto del enganche del remolque
2.3 fiJaCiÓn del ConduCto Y soporte
Utilice un soporte o aparejo para sostener el conducto de 1.
la chipeadora en su lugar sobre la alimentación hidráulica
(Figura 2.2).
Fije el soporte del conducto al extremo trasero del
2.
remolque con un perno de 3/8 pulg. x 2 pulg. (10 mm x
51 mm), arandela y tuerca de seguridad. Aplique un par de
torsión de 35 pie-lb. Consulte la Figura 2.2 con respecto
al posicionamiento adecuado de la pieza soldada.
Fije el conducto de la chipeadora a la alimentación
3.
hidráulica con ocho pernos con cabeza de hongo de
3/8 pulg. (10 mm) x 1-1/2 pulg. (38 mm) y tuercas con
cubierta de nylon. Use tres pernos en cada lateral y dos
en el fondo. Para insertar los pernos superiores, gire el
rodillo de alimentación hasta que la incisión del lateral del
tambor esté alineada con los agujeros de los pernos.
Conecte los tres cables que vienen del conducto de
4.
alimentación hacia los conectores que están situados
debajo del conducto de alimentación.
Figura 2.2, Fijación del soporte de la chipeadora
iMportante
Si cayeran pernos o tuercas dentro de la máquina,
asegúrese de retirarlos antes de arrancar la misma.
nota
Si las posiciones de alimentación de avance y retroceso
están invertidas cuando enciende la máquina, es posible
que haya enchufado los conectores en el tomacorriente
incorrecto.
