Conexión de Cables

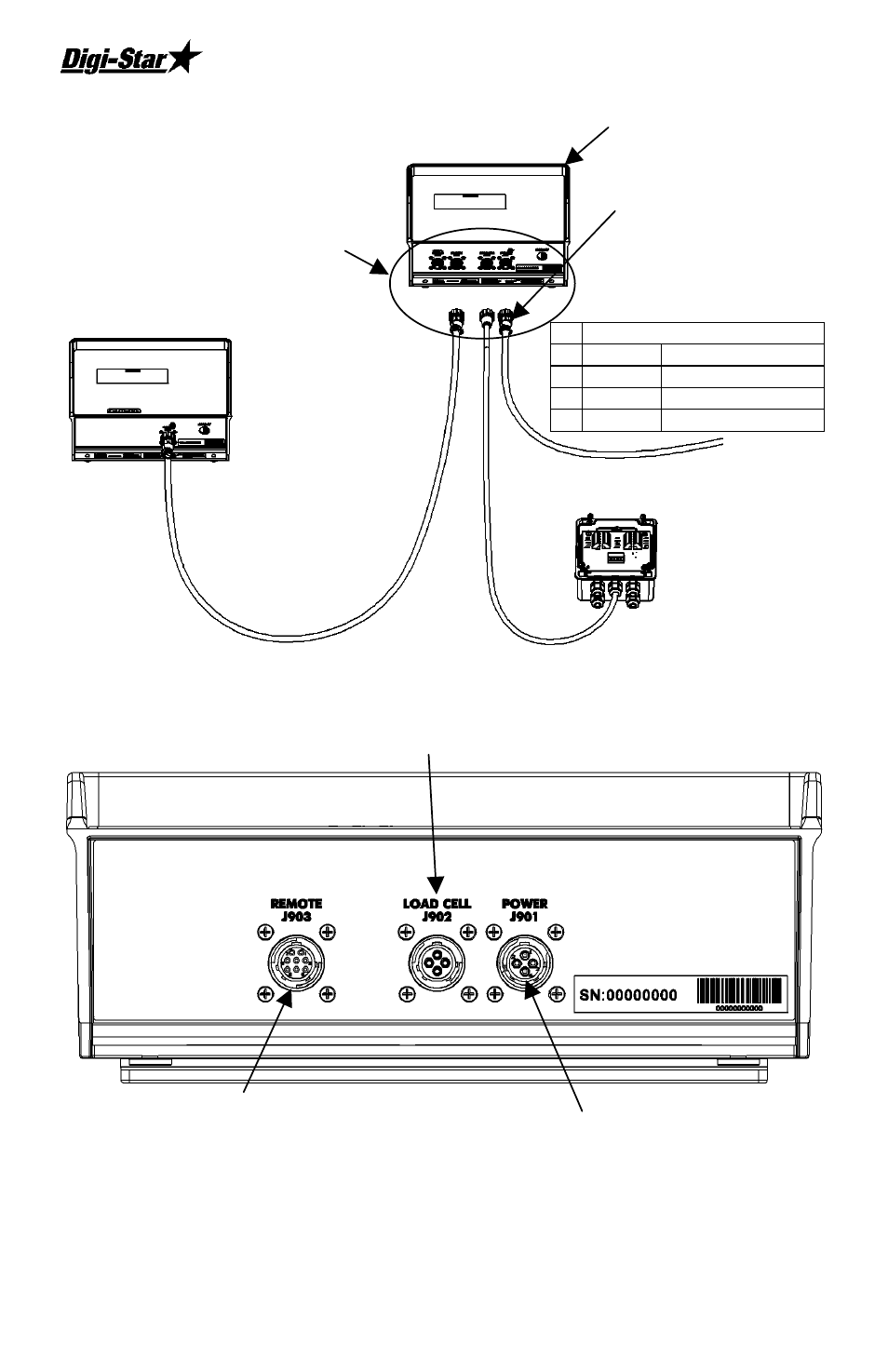

Diagrama de Conexión del Indicador
Figura 1 Conexiones de Cableado del Panel en la Base
Indicador Remoto
(Opcional)
Ver Figura 2
Conexiones
Cable de Energía
Ver Figura 1
Indicador de
Bascula
Conexión de
Indicador Remoto
(Opcional)
Conexión de
Suministro Eléctrico
Conexiones de
caja (J-Box)
Pin A Suministro Eléctrico 12VDC
1 Rojo Terminal +
2 Negro Terminal -
3 Naranja Salida a Alarma
4 Azul Entrada de Remoto
