D3936 Rev A EZ3400VL Manual del Operador 35

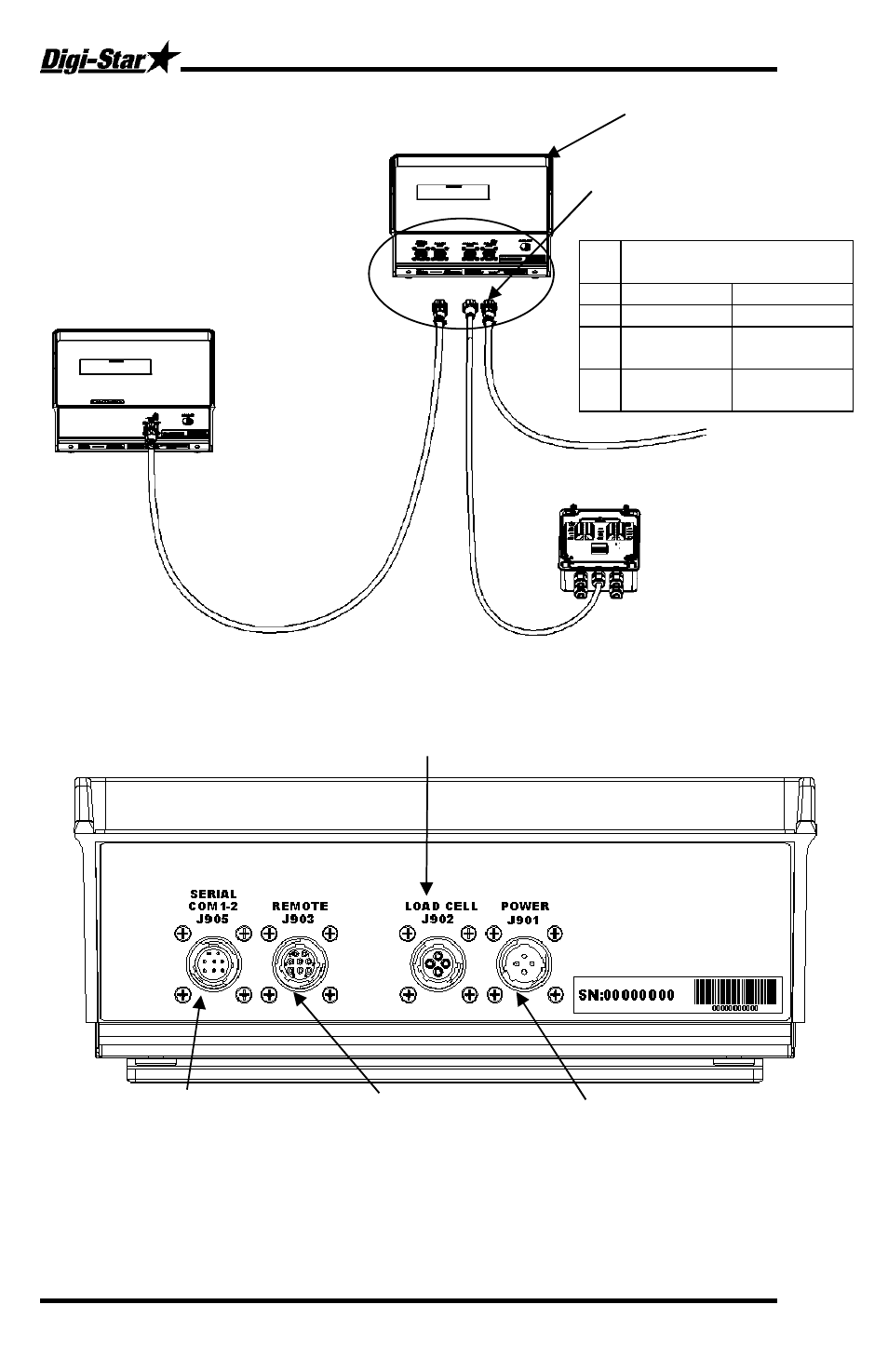

CONEXION DEL CABLE
Diagrama de la Conexión del El indicador
Conexiones del Cable del Panel Inferior
Indicador Remoto
(Opcional)
Conexiones de la Caja
de Conexiones (J-Box)
Cable de Energia
Indicador de la
Báscula
Pin Fuente de Energía de 12V
CD
1 Rojo +Terminal
2 Negro -Terminal
3
Anaranjado
Alarma
Exterior/Salida
4 Azul Entrada
Remota
Conexión Digital de
Entrada/Salida
Conexión del
Indicador Remoto
Optional
Conexión del
Cable de Energía
Conexión de la Caja de
Conexiones (J-Box)
