Cybex 12190 VR3 Torso - Manual (Página 21)

21
Manual del propietario de Cybex
Ajuste del cable
Herramientas necesarias
Llave de 9/16 in (1,4 cm) (2)

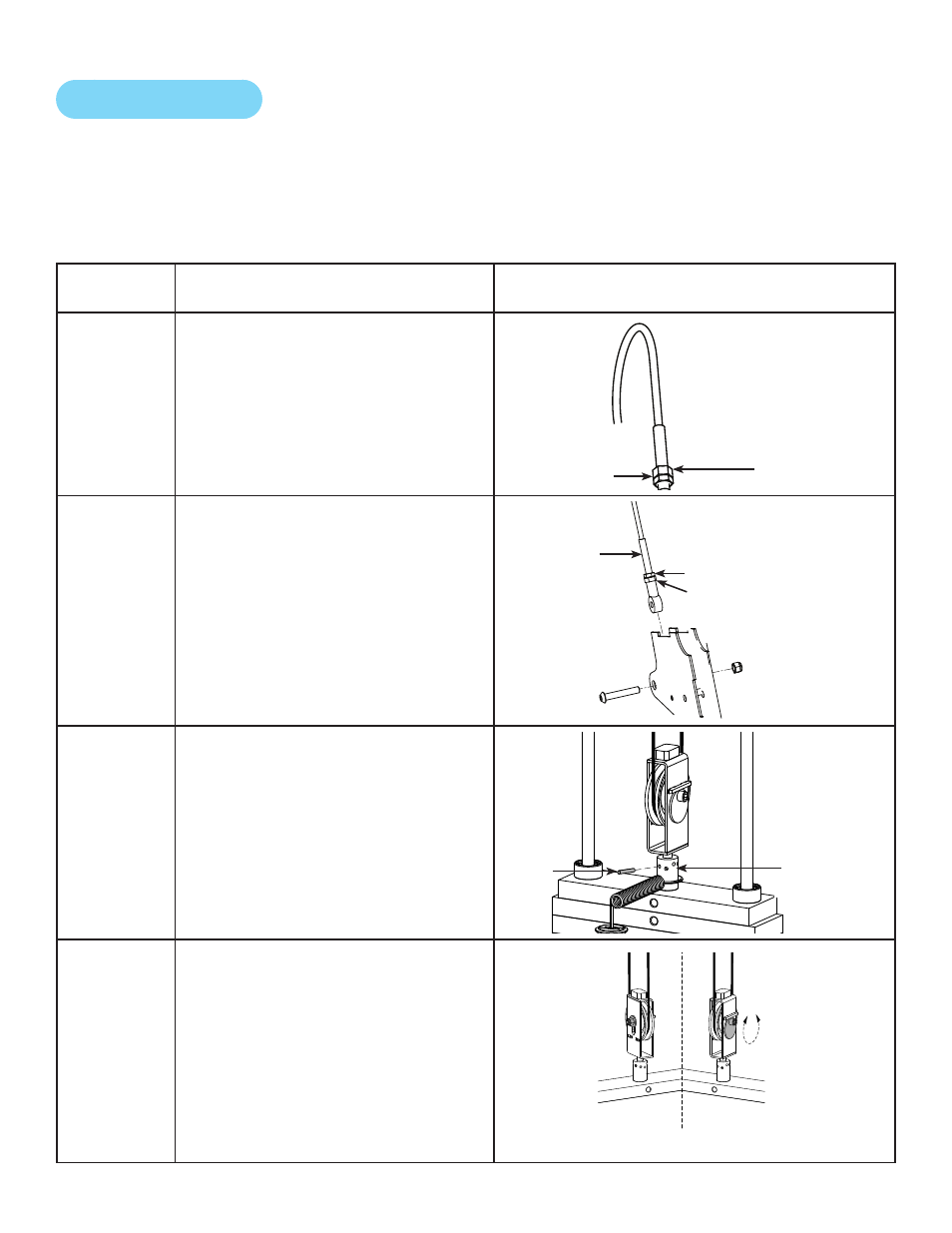

Los sistemas de resistencia de Cybex utilizan cuatro tipos de ajuste de tensión de cables:
Ajuste
del cable
Descripción Diagrama
Ajuste de
contratuerca
Este tipo de ajuste utiliza una
contratuerca y una tuerca de
ajuste de tensión en el extremo
del cable de la leva como ajuste
principal. El otro extremo del cable
normalmente presenta un ajuste
de clavija elástica.
Tuerca
de ajuste
de tensión Contratuerca
Ajuste
de extremo
de barra
Este tipo de ajuste utiliza un tornillo
Allen para asegurar un cojinete
del extremo de la varilla del cable
(SHCS) a la máquina. El ajuste
principal se consigue mediante
el giro del cojinete del extremo
de la varilla. El otro extremo
del cable normalmente contiene
un ajuste de cable con clavija.
Extremo
del cable
Contratuerca
Cojinete del extremo
de la varilla del cable
SHCS
Tuerca
de sujeción
de nailon
Ajuste
de clavija
elástica
Este tipo de ajuste utiliza una
clavija elástica y diversos orificios
del conector de pesas superior
de la pila de pesas.
Conector
de pesas
superior
Ajuste
del extremo
de leva
Este tipo de ajuste utiliza un perno
de ajuste en la agarradera de la
polea. Afloje la tuerca y rote el perno
de la leva para ajustar el cable.
Tuerca
Ajuste
del perno
de la leva
Clavija
