Manual del propietario de Cybex
12
3. Deslice la correa a través de la ranura en la abrazadera de la correa.
4. Compruebe que tanto la correa como la pieza están instaladas correctamente. No instale la
pieza al revés.

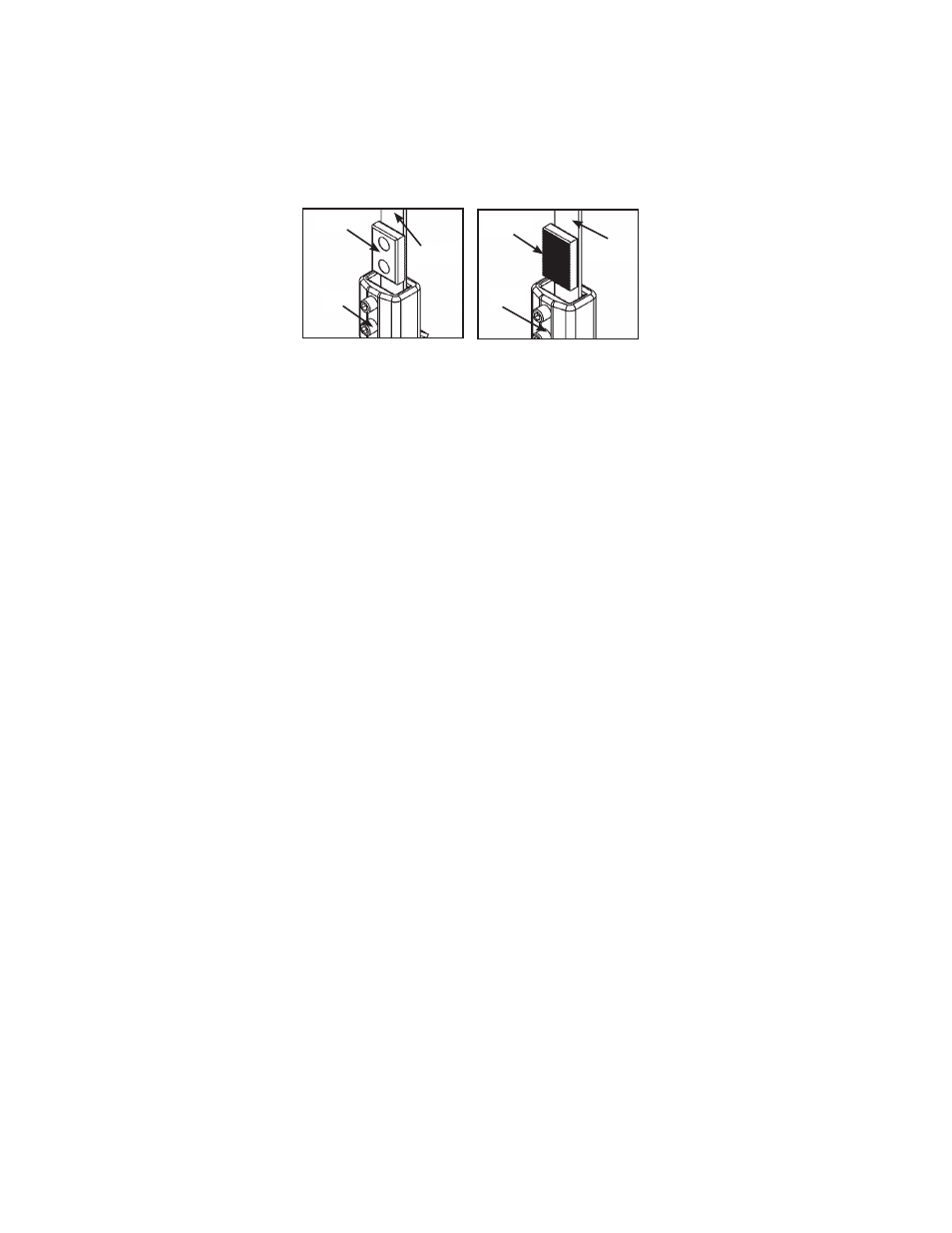

Correcto recorrido de la correa Incorrecto recorrido de la correa
Pie
Pieza
Pie
Correa
Pieza
Correa
5. Tire fuertemente de la correa y sujete la correa a la abrazadera con los dos juegos de
tornillos.
6. Juego de tornillos de torsión 300-350 lb-in.
7. Coloque la clavija de la pila de pesos en cada placa para comprobar la instalación.
8. Simule una operación normal levantando y bajando el peso superior sin seleccionar una
resistencia.
9. Coloque la clavija de la pila de pesos en cada placa para comprobar la instalación.
10. Levante y baje el peso superior simulando una operación normal (sin seleccionar
resistencia).
11. Compruebe que la correa se mueve con suavidad y su recorrido va directamente de la parte
superior del soporte de la polea a la abrazadera de la correa.
12. Gire el pomo de incremento de peso para seleccionar 0 lb o 0 kg.
Instale el protector posterior
1. Sitúe el protector en su lugar.
2. Empezando desde abajo quite los dos tornillos BHSCS para sujetar el soporte inferior al
protector.
3. Instale pero no apriete los tornillos BHSCS restantes que sujetan el protector.
4. Apriete todos los tornillos BHSCS.
