Manual del propietario de Cybex
10

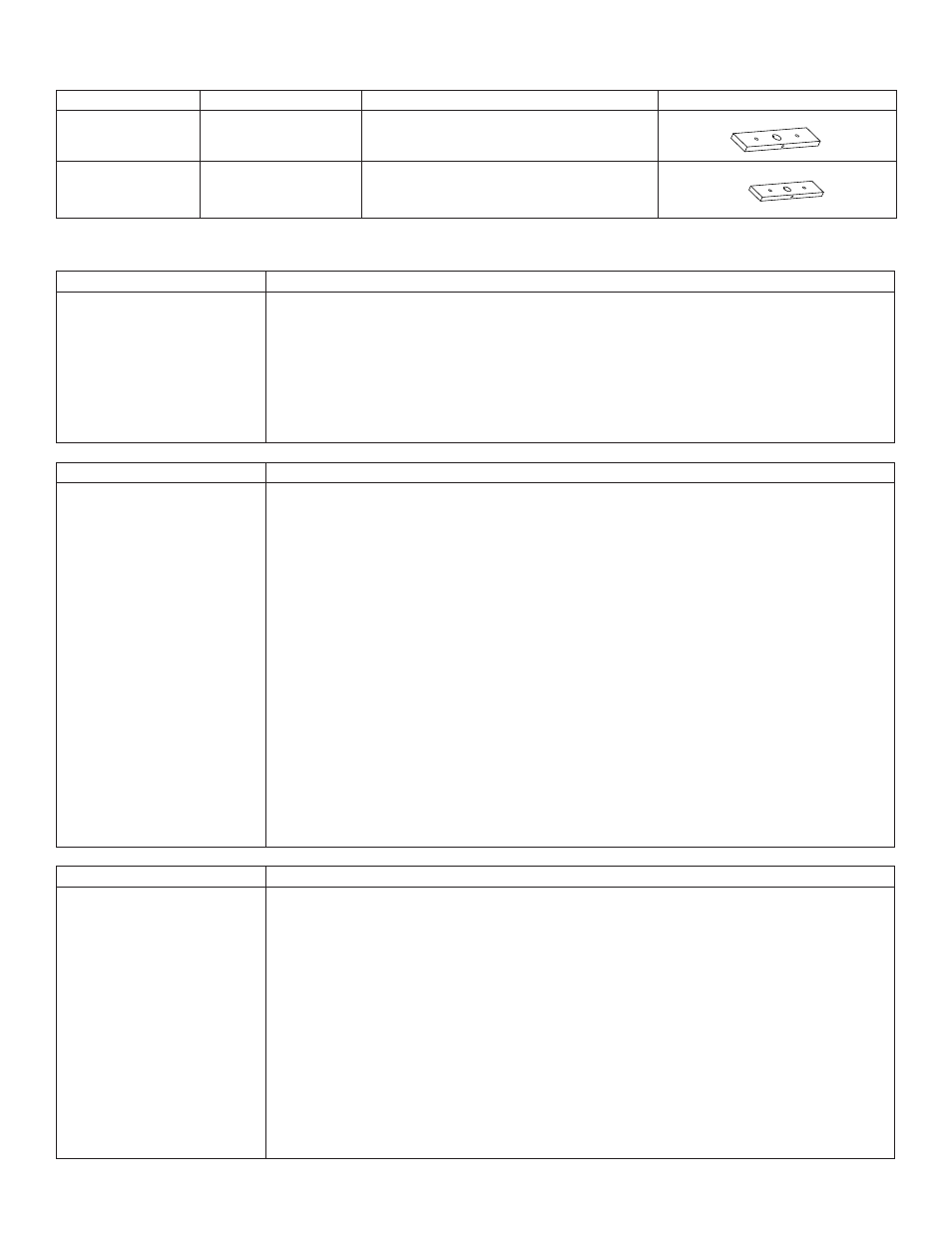

Ctd. Pieza número Descripción Diagrama
11 4000C101 Placa de Pila de Peso (Estándar)
96
38
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
96B
38
100
98 99
97
96A
14 plates 4700c070
?A
?B
?
9 plates 4700c073
LIGHT ST
ACK 13000-030
STANDARD ST
ACK 13000-034
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
STANDARD ST
ACK 13000-035
STANDARD ST
ACK 13000-035
14 4000C101 Placa de Pila de Peso (Pesada)
96
38
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
96B
38
100
98 99
97
96A
14 plates 4700c070
?A
?B
?
9 plates 4700c073
LIGHT ST
ACK 13000-030
STANDARD ST
ACK 13000-034
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
STANDARD ST
ACK 13000-035
STANDARD ST
ACK 13000-035
Mover a la ubicación deseada
Si Entonces
Si la máquina se
puede mover sin quitar
o agregar pilas de
peso.
Se necesitarán dos personas para este procedimiento
1. Coloque en la ubicación deseada.
2. Retire los cuatro conos de transporte mediante una llave inglesa o
conector 3/4”
3. Coloque las almohadillas en cada pie del armazón.
Si Entonces
Si se necesita quitar
las pilas de peso antes
de mover la máquina a
la ubicación deseada.
Se necesitarán dos personas para este procedimiento
1. No quite los tornillos BHSCS de en medio que sujetan el protector
al soporte inferior
2. Quite los dos tornillos de cabeza cilíndrica con hexágono interior
(BHSCS) que sujetan el soporte inferior al armazón con una llave
Allen 1/8”.
3. Quite los tornillos BHSCS restantes que sujetan el protector
trasero a la armazón.
4. Después de quitar el último tornillo BHSCS el protector se
deslizará al suelo junto con el soporte inferior.
5. Deslice el protector para quitarlo de la máquina.
6. Deslice la parte superior de la barra conductora con muelle hasta
que el tapón haya salido del armazón.
Si Entonces
Si se necesita quitar
las pilas de peso antes
de mover la máquina a
la ubicación deseada.
7. Suelte lentamente el tapón de la barra conductora.
8. El tapón de la barra conductora contiene un muelle de compresión
que saltará si no se suelta lentamente.
9. Quite los tapones de la barra conductora y el muelle.
10. Repita los pasos anteriores con la otra barra conductora.
11. Incline ligeramente las barras conductoras hacia afuera, lejos de la
máquina para evitar la polea. NO apliqué presión excesiva sobre
las barras conductoras, ya que eso dañará los tapones
12. Deslice el peso superior hacia arriba para sacarlo de la máquina.
