Manual del propietario de la cinta de correr Cybex 750T
Instalación
y montaje
Página 2-7
9. Acople las cubiertas del soporte
(cuatro piezas).

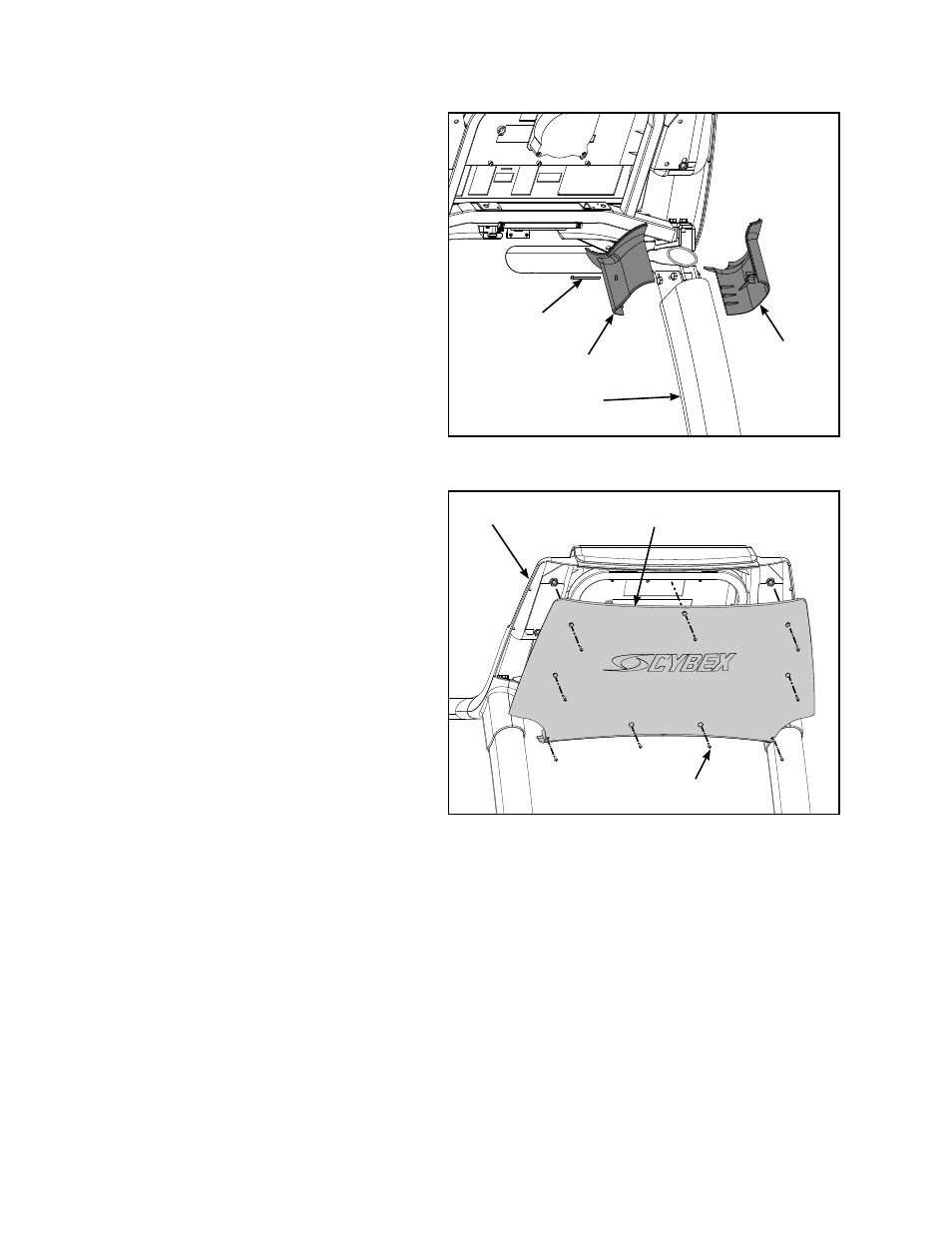

Localice la cubierta del soporte izquierdo A.
exterior (Nº 9), la cubierta del soporte
izquierdo interior (Nº 10) y un tornillo de
8/16 x 2,5” (Nº 23). Observe la Figura 7.
Coloque las dos cubiertas del soporte en B.
su lugar sobre el soporte izquierdo (Nº 3).
Observe la Figura 7.
Inserte el tornillo de 8/16 x 2,5” (Nº 23) C.
en la cubierta del soporte izquierdo
interior (Nº 10) y sujétela utilizando
un destornillador Phillips. Observe la
Figura 7.
Repita los pasos 9A a 9C para el lado D.
derecho.
10. Coloque la cubierta posterior de la consola.
Localice la cubierta posterior de la consola A.
(Nº 13) y nueve tornillos de 8/16 x 0,50”
(Nº 21). Observe la Figura 8.
Con cuidado de no pillar los cables, utilice B.
un destornillador de Philips para fi jar los
nueve tornillos de 8/16 x 0,50” (Nº 21) que
sujetan la cubierta posterior de la consola
(Nº 13) al conjunto de la consola (Nº 2).
Observe la Figura 8.
Figura 8
Nº 13
Nº 21 (9)
Figura 7
Nº 10
Nº 23
Nº 9
Nº 2
Nº 3
