Cybex Plate Loaded 16120 Smith Press Owner’s Manual
Quite todo el material de embalaje que haya cerca del área de instalación.

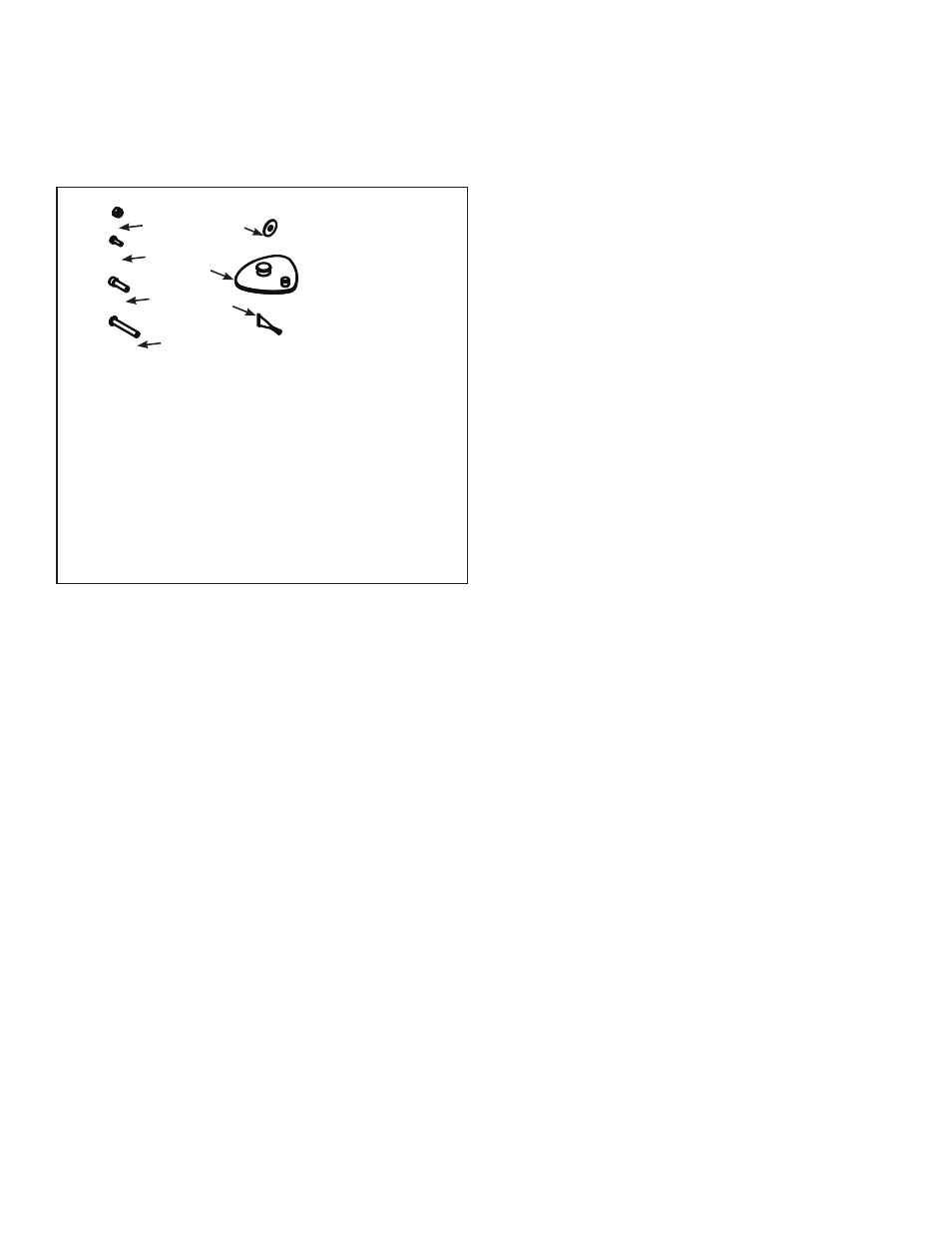

Saque la bolsa de piezas metálicas y compruebe su contenido.
•
Tuerca de bloqueo de 0,375-16 (4),
A.
HN704902
HHCS de 0,250-20 x 2,00 (2), HC621215
B.
SHCS de 0,375-16 X 1,25 (8), JC702821
C.
BHSCS de 0,375-16 X2,50 (4),HC700430
D.
Arandela hendida de 0,375 (8),
E.
HS348300
Soporte (6), 16010-311
F.
Locktite 242 (1) YA000008
G.
A
B
C
D
E
F
G
Quite con cuidado la espuma y la cinta que sujeta las monturas de las estructuras principales;
•
aparte las estructuras principales.
Quite con cuidado la espuma y la cinta que sujeta las monturas de la barra de levantamiento de
•
peso a la estructura; aparte la barra de levantamiento de peso.
Con una llave Allen de 7/32” y una llave de 9/16”, extraiga los cuatro tornillos de cabeza tubular
•
(BHSCS) del soporte de envío que mantiene unidas las dos mitades de la estructura principal.
NOTA: No tire los BHSCS ni las tuercas de bloqueo.
Con la ayuda de una llave de 9/16”, quite los tirafondos que sujetan la estructura principal al pa-
•
let.
•
Manipule con cuidado las mitades de la estructura principal para impedir que se roduzcan daños
en la pintura o en la estructura principal.
