• La zona no debe encontrarse cerca de lugares con una humedad alta, como una sala de vapor,
sauna, piscina cubierta o en el exterior. La unidad está diseñada para funcionar normalmente en un
entorno con una humedad relativa del 30% al 75%.
La exposición a una gran cantidad de vapor de agua, cloro y/o bromo podría afectar de manera
adversa a los componentes electrónicos, así como a las demás piezas de la unidad.
• La zona debe mantener una temperatura ambiente de 10º C (50º F) a 40º C (104º F) grados.
Herramientas necesarias
• Llave de 9/16”
• Llave Allen de 7/32”
• Llave tubular de 3/4”
• Martillo
• Punzón de 3/16”
• Loctite® n.º 242
Procedimiento de montaje
Para realizar esta operación se necesitarán dos personas.
Lea detenidamente y comprenda todas las instrucciones antes de montar la unidad. Compruebe
minuciosamente todos los elementos. Si existen daños, consulte la sección Atención al cliente de
este manual para obtener información sobre el procedimiento de devolución adecuado o para volver
a solicitar piezas.
Verifique la lista de piezas que aparece a continuación.

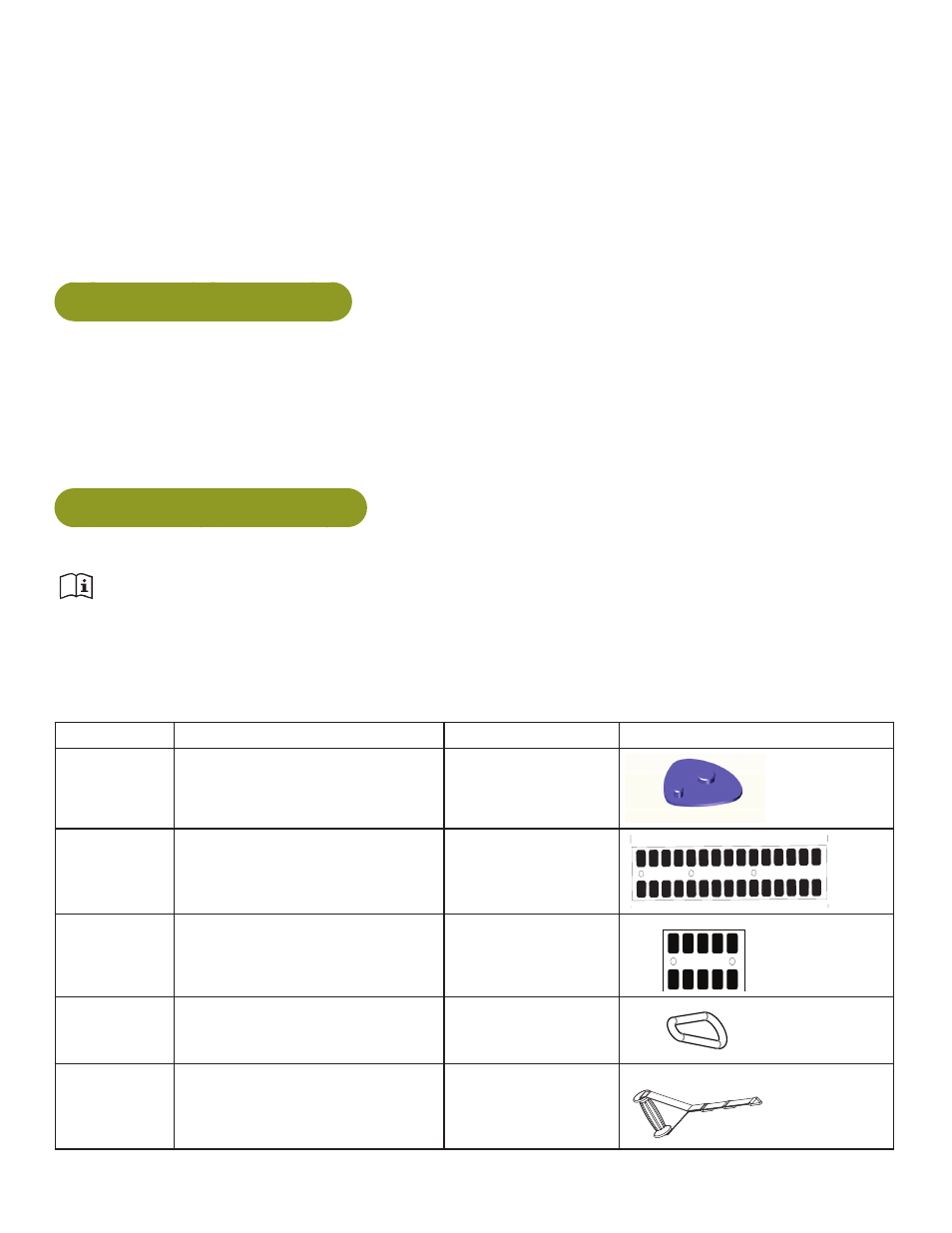

Cantidad Número de referencia Descripción Diagrama
4 16010-311 Soporte para pie
1 DE000006 Etiqueta (5-75)
2 2 DE000006
DECAL, WT PLATE (5 - 75) 2:1
6-5-13 REL
125 1:1
OWATONNA
MFG. APPR.
TECH. PUBS. APPR. DATE DATE
REV. DWG. NO. SCALE SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
B SHEET
OF
EXCEPT AS NOTED
GENERAL TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015 ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR PARALLEL SHALL BE SO WITHIN ± 1°
REMOVE ALL BURRS BREAK SHARP EDGES .005/.010 R
SURFACE FINISH
INDICATED PER ANSI B46.1-1985
GENERAL MACHINING
DIMENSIONS IN INCHES
DATE DATE REMOVE CARBURIZATION AND SCALE FROM LASER AND PLASMA CUT EDGES
ALL MATERIAL MUST COMPLY TO EUROPEAN UNION DIRECTIVE 2002/95/EC RoHS (RESTRICTION OF HAZARDOUS SUBSTANCES)
_
NOTES:
1. FONT - 40 POINT ARIAL BOLD. HORIZONTAL SCALE 80%.
TRACKING -50.
50
22.7 34.0 31.8
55
27.2 25.0
75 70 65 60 10
4.5 20.4 11.3 15.9 13.6 18.1
20
9.1 6.8
40 35 30 25 5 45 15
2.3 29.5
1 DE000007 Etiqueta (80-100)
125 1:1
OWATONNA
MFG. APPR.
TECH. PUBS. APPR. DATE DATE
REV. DWG. NO. SCALE SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
B SHEET
OF 2 2
EXCEPT AS NOTED
GENERAL TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015 ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR PARALLEL SHALL BE SO WITHIN ± 1°
REMOVE ALL BURRS BREAK SHARP EDGES .005/.010 R
SURFACE FINISH
INDICATED PER ANSI B46.1-1985
GENERAL MACHINING
DIMENSIONS IN INCHES
DATE DATE
REMOVE CARBURIZATION AND SCALE FROM LASER AND PLASMA CUT EDGES
ALL MATERIAL MUST COMPLY TO EUROPEAN UNION DIRECTIVE 2002/95/EC RoHS (RESTRICTION OF HAZARDOUS SUBSTANCES)
DE-000007
6-5-13 REL
_
DECAL, WT PLATE (80-100) 2:1
NOTES:
1. FONT - 40 POINT ARIAL BOLD.
HORIZONTAL SCALE 80%. TRACKING -50.
36.3 45.4 43.1 38.6 40.8
80
100
95 85 90
2 GQ000206 Conexión
2 18010-007
Conjunto de la
agarradera
