Manual del usuario de Cybex
12

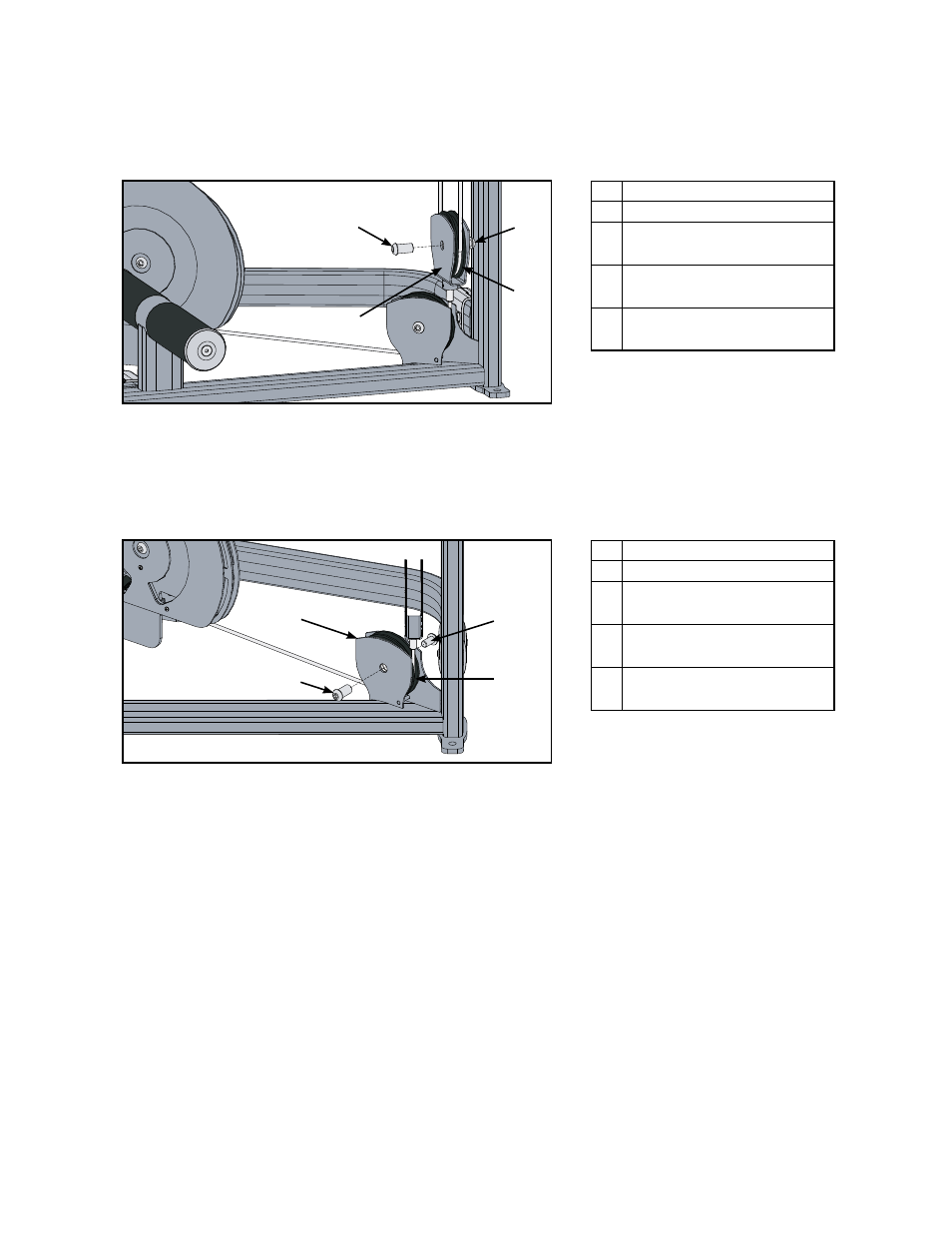

Retire los ensamblajes de la polea
1. Retire los tornillos de cabeza hueca y cabezal esférico y el perno del eje de la polea que fijan
el ensamblaje de la polea posterior al soporte de la misma usando dos llaves Allen de 5/16”.
2
3
4
1
Descripción
1 Perno del eje de la polea
2 Tornillos de cabeza
hueca y cabezal esférico
3 Ensamblaje de la polea
posterior
4 Soporte de la polea
posterior
2. Retire el ensamblaje de la polea del soporte de la misma.
3. Retire los tornillos de cabeza hueca y cabezal esférico y el perno del eje de la polea que
fijan el ensamblaje de la polea inferior al soporte de la misma usando dos llaves Allen de
5/16”.
2
3
4
1
Descripción
1 Perno del eje de la polea
2 Tornillos de cabeza
hueca y cabezal esférico
3 Ensamblaje de la polea
inferior
4 Soporte de la polea
inferior
4. Retire el ensamblaje de la polea del soporte de la misma.
5. Deje el cable a un lado para reposicionarlo más tarde.
Retire las placas de peso
1. Gire la perilla de incremento de peso seleccionando 0 lb (0 kg).
2. Retire los cuatros tornillos de cabeza Phillips y el soporte de plástico para tener acceso a la
barra guía.
