10

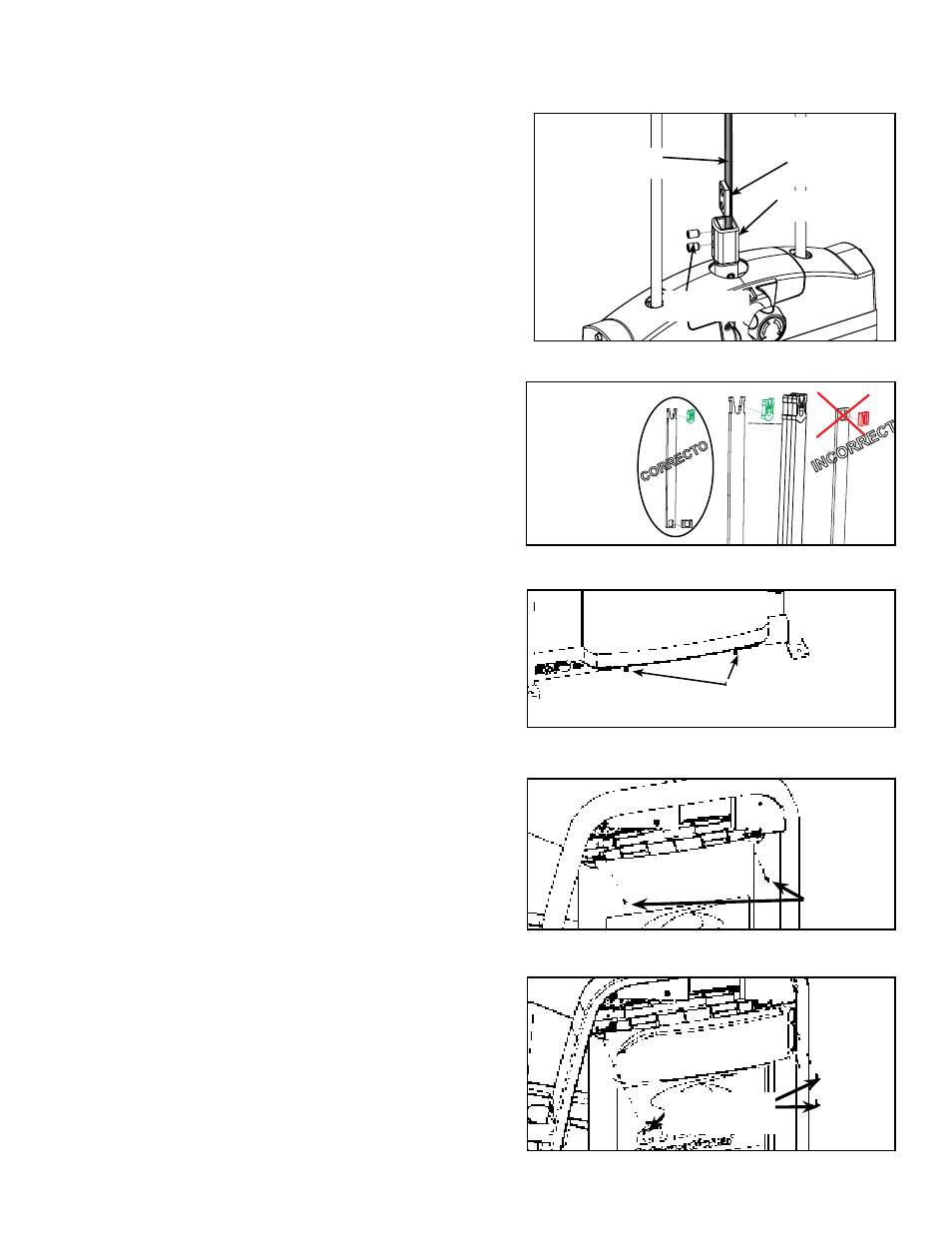

E. Tense la cinta y asegúrela con los dos tornillos de fijación.
NOTA: Tornillos de fijación por torsión de 300-350 pulg./lbs
(7,6-8,9 m/kgs). Observe la Figura 9.
F. Colocar el perno del apilado del peso en cada placa para
verificar la instalación apropiada.
G. Sin seleccionar ninguna resistencia, levantar el peso superior
hacia arriba y hacia abajo (simulando la operación normal).
H. Hacer que una ayudante verifique que la correa se está moviendo
suavemente y está encaminada derecho del soporte de polea
superior a la abrazadera superior de la correa del peso.
I. Reinstalar los seis pesos del incremento que fueron quitados
en el paso 6B. Véase El Figura 10.
J. Dar vuelta al peso del incremento que ajusta la perilla a
seleccionar las 15 libras.
8. Instalar detrás las cubiertas.
A. Poner cuidadosamente el montaje de la cubierta nuevamente
dentro de la posición respecto a los dos tornillos inferiores.
Véase El Figura 11.
B. Instalar los dos tornillos superiores que aseguran el montaje
trasero de la cubierta. Véase El Figura 12.
C. Instalar los tres tornillos principales Phillips que aseguran
la cubierta (trasera) superior. Véase El Figura 13.
Tornillo
Figura 11
Figura 13
Figura 12
Tornillo
Cabeza Phillips
Tornillo (3)
Figura 9
Tornillo
de presión
Correa
Abrazadera
de la
correa
relleno
Abrazadera
De la Correa
Figura 10
INCORRECT
O
CORRECT
O
Pesos Del
Incremento
