Manual de Usuario Cybex
7

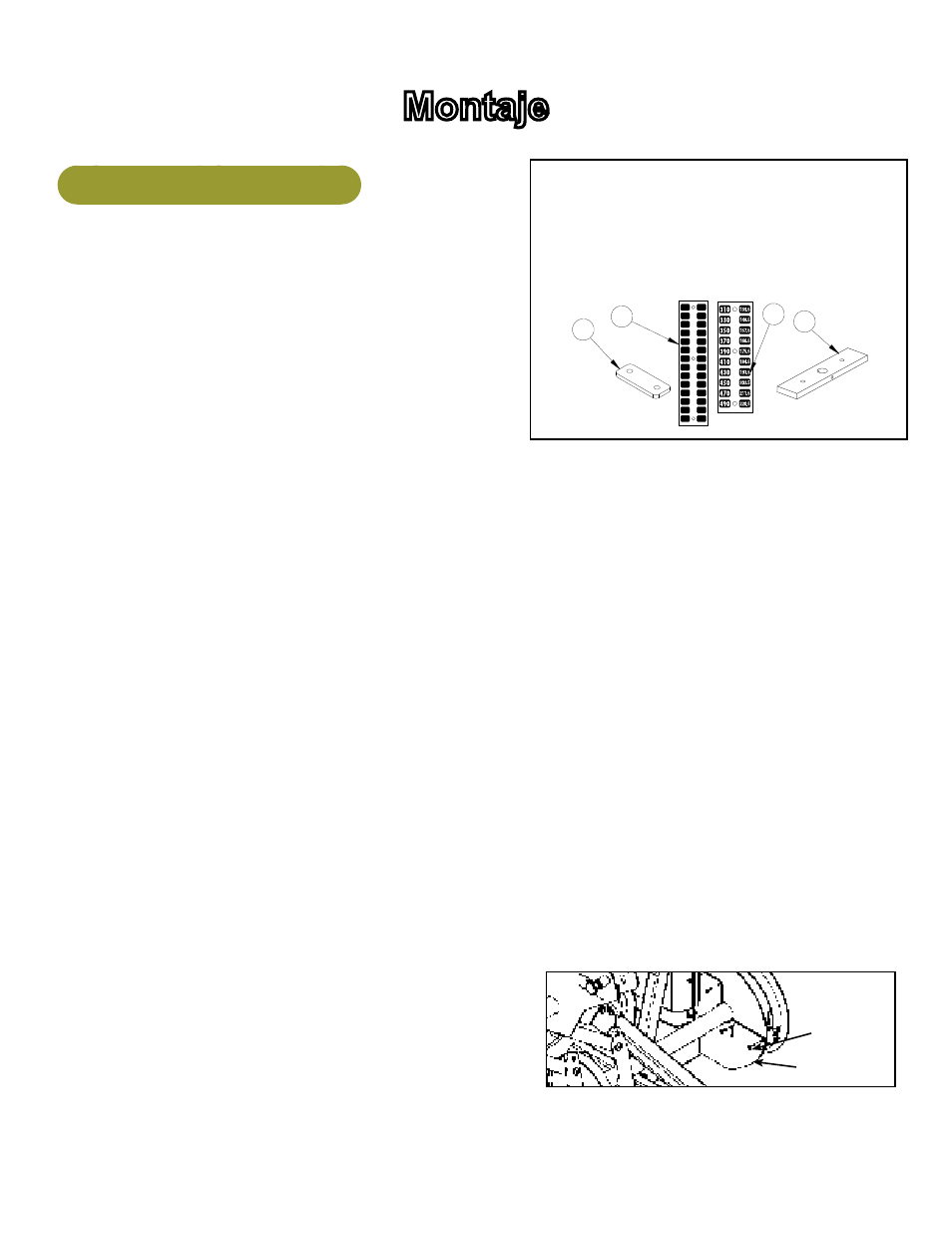

Montaje
Herramientas Requeridas
• llave Allen del 7/32"
• llave del 9/16"
• Alicates de anillo rápido externos
• Destornillador Phillips
• Aceite de motor automotor medio del peso
• Llave de torsión
NOTA: Requerirán a dos personas para este procedimiento.
NOTA: Es la responsabilidad de la facilidad owner/owner del equipo
asegurarse de que hay separación apropiada alrededor de cada
máquina a tener en cuenta uso seguro y paso.
1. Leer y entender todas las instrucciones a fondo antes de
comenzar cualesquiera de los procedimientos enumerados en
esta hoja de instrucción.
2. Verificar que usted haya recibido la configuración apropiada.
A. Verificar que usted recibiera la máquina correcta del color que usted pidió.
B. Compruebe que recibió 24 pesas y etiquetas para las mismas.
C. Verificar que usted recibiera el manual de Cybex del águila de la pierna del dueño de la prensa.
D. Verificar que usted recibiera la hoja de la garantía.
3. Moverse a la localización deseada.
A. Observar las dimensiones de la máquina:
Marcha lenta - 68 L x 42 W x 75 H (pulgadas)
172.72 L x 106.68 W x 190.5 H (cm)
En el uso - 95 L x 42 W x 75 H (pulgadas)
241.3 L x 106.68 W x 190.5 H (cm)
Peso de la máquina (con el apilado del peso) - 1031 libras. (467.65 kilogramos)
B. Determinarse si usted puede mover su máquina a través del doorway(s) requerido.
C. Si los ajustes de la máquina a través del doorway(s), mueven la máquina a la localización
deseada y saltan al paso 5.
D. Si las pilas de pesas necesitan instalarse, diríjase al paso 6.
E. Si la máquina no cabe a través del doorway(s) después ve el paso 4.
4. Instrucciones Del Umbral.
NOTA: Si sus ajustes de la máquina a través del umbral entonces saltan el
paso 4. Si usted
trabaja a máquina no cabe a través del umbral después realiza el
paso 4.
A. Quitar cuidadosamente cada (estándar) ayuda cónica del envío
usando zócalo o llave de un 3/4".
B. Anotar las encaminamientos y las conexiones actuales de la correa.
Esto le asistirá en la reinstalación de ellas correctamente.
C. Cortar el lazo del envío que asegura el peso superior.
Figura 1A
Tuerca
hexagonal
De Phil
Arandela (5)
Protector
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
4
1
5 11090-392 PIES DE GOMA
2 1 12000-560 La CALCOMANIA, CARGA
(30- 290)
3 1 12000-561 La CALCOMANIA, CARGA
(310-490)
4 23 4000C101 WEIGHT STACK PLATE
iTEM QTY pArT nO. DEsCripTiOn
