Manual de Usuario Cybex
11
7. Encaminamiento De la Correa.
A. Verificar que la correa esté encaminada a través de la tapa
del soporte de polea y después que encamine el extremo
de la correa abajo al peso superior.
B. Levantar cuidadosamente el peso superior y verificar que la
posición de la abrazadera de la correa (en el peso superior)
está alineada correctamente con el soporte de polea superior
(en la máquina). Véase El Figura 12.
C. Resbalar la correa a través de ranura en abrazadera de
la correa.
D. Verificar que la correa y el relleno estén instalados
correctamente, según lo demostrado en la figura 13A.
NOTA: No instalar el relleno al revés según lo demostrado
en la figura 13B.
E. Tense la cinta y asegúrela con los dos tornillos de fijación.
NOTA: Tornillos de fijación por torsión de 300-350 pulg./lbs
(7,6-8,9 m/kgs). Observe la Figura 14.
F. Colocar el perno del apilado del peso en cada placa para
verificar la instalación apropiada.
G. Sin seleccionar ninguna resistencia, levantar el peso superior
hacia arriba y hacia abajo (simulando la operación normal).
H. Hacer que una ayudante verifique que la correa se está
moviendo suavemente y está encaminada derecho del soporte de
polea superior a la abrazadera superior de la correa del peso.
I. Reinstalar los seis pesos del incremento que fueron quitados
en el paso 6B. Véase El Figura 15.
J. Dar vuelta al peso del incremento que ajusta la perilla a
seleccionar las 15 libras.
8. Instalar detrás las cubiertas.
A. Poner cuidadosamente el montaje de la cubierta nuevamente
dentro de la posición respecto a los dos tornillos inferiores.
Véase El Figura 16.
B. Instalar los dos tornillos superiores que aseguran el montaje
trasero de la cubierta. Véase El Figura 17.
C. Instalar los tres tornillos principales Phillips que aseguran la
cubierta (trasera) superior. Véase El Figura 18
Polea Superior

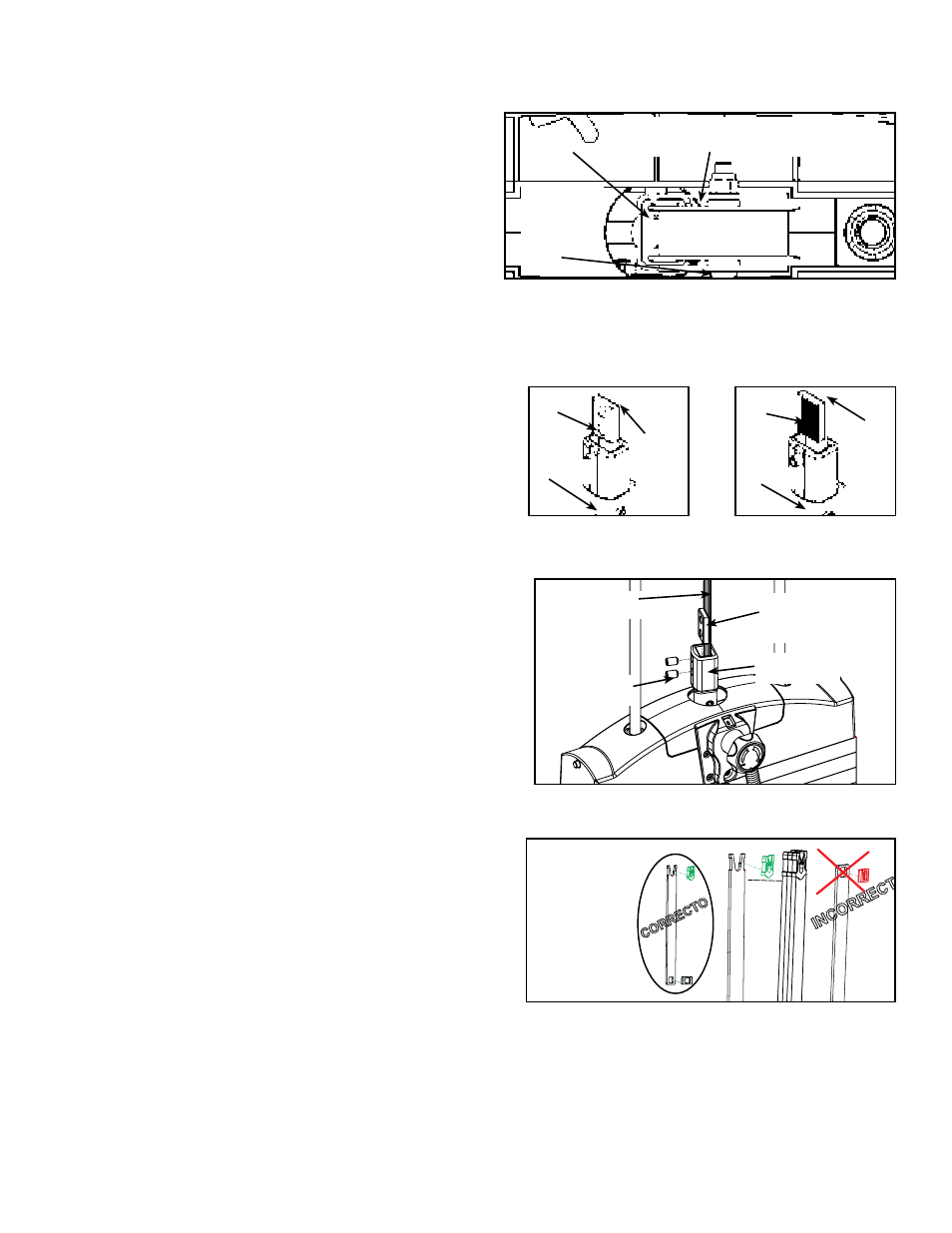

Figura 12 (visión superior desde la polea abajo para ceñir la
abrazadera)
Correa
El relleno y los tornillos de presión
(no demostrados) están en este lado.
Incremento
Peso
Ajuste
Perilla
Encaminamiento
correcta de la correa
Encaminamiento
incorrecta de la correa
Figura 13A Figura 13B
Vástago
Correa
Relleno
Vástago
Correa
Relleno
Figura 14
Tornillo de
presión
Correa Abrazadera
de la correa
relleno
Abrazadera
De la Correa
Figura 15
INCORRECT
O
CORRECT
O
Pesos Del
Incremento
