Manual del Propietario Cybex
9
C. Rotar la leva y desconectar el apilado del peso correa
de la leva (aflojando el sistema dos tornillos en la abrazadera
de la correa con un 7/32" Allen llave). Véase El Cuadro 1.
D. Situar la polea acorchetar que es localizado cerca de leva. Véase El Figura 2.
E. Quitar el perno, tuerca de la arandela y de tuerca hexagonal asegurar la polea
a la polea soporte.
F. Quitar la polea del soporte de polea.
G. Quitar uno de los dos BHSCS (botón Dirigir los tornillos de casquillo del zócalo)
que aseguran el pivote eje. Véase El Figura 3.
H. Quitar cuidadosamente el eje de pivote y eje de la polea. Véase El
Figura 3. NOTA: Ser extremadamente cuidadoso al quitar el eje así
que le no arruinar rosca en el eje.
I. Con una ayudante, quitar cuidadosamente los seises BHSCS
que asegura las dos mitades del marco. Véase El Figura 4.
J. Mover cuidadosamente cada mitad a través de la puerta manera
a la localización deseada.
K. Con una ayudante, unir cuidadosamente cada mitad juntos con
los seis BHSCS quitados adentro paso 4I. Véase El Figura 4.
L. Unir cuidadosamente el eje de la polea usando el pivote eje y
BHSCS quitados en los pasos 4G y 4H. Véase El Figura 3.
M. Volver a conectar pulley/cable al soporte de polea (quitado en
los pasos 4E y 4F).
N. Verificar que las dos correas estén encaminadas correctamente
(una correa de la leva al soporte de polea y la otra correa que
conecta con los brazos).
O. Conectar la correa del apilado del peso con la correa
abrazadera de la leva (quitada en el paso 4C). Ver Figura 1.
P. Continuar encendido, comenzando con el paso 5B.
5. Instalar los pies de goma y quitar la parte posteriora cubiertas.
A. Quitar cuidadosamente cada cono (del estándar) ayuda
formada del envío usando un zócalo del 3/4" o llave.
B. Ser seguro que la máquina está en la localización deseada.
C. Poner cuidadosamente los pies de goma (provistos de
máquina) en cada pie del bastidor.
D. Cortar el lazo del envío que asegura el peso superior.
E. Levantar el peso superior y dar vuelta al incremento Cargar
el ajuste de la perilla para seleccionar las 15 libras. (tres
incrementan pesos cada lado).
F. Quitar los tres tornillos principales Phillips asegurar el superior cubierta (trasera) y
cuidadosamente quitar la cubierta. Véase
El Figura 5.
G. Aflojar el fondo dos tornillos demostrado en Figura 6.
NOTA: No quitar fondo dos tornillos.

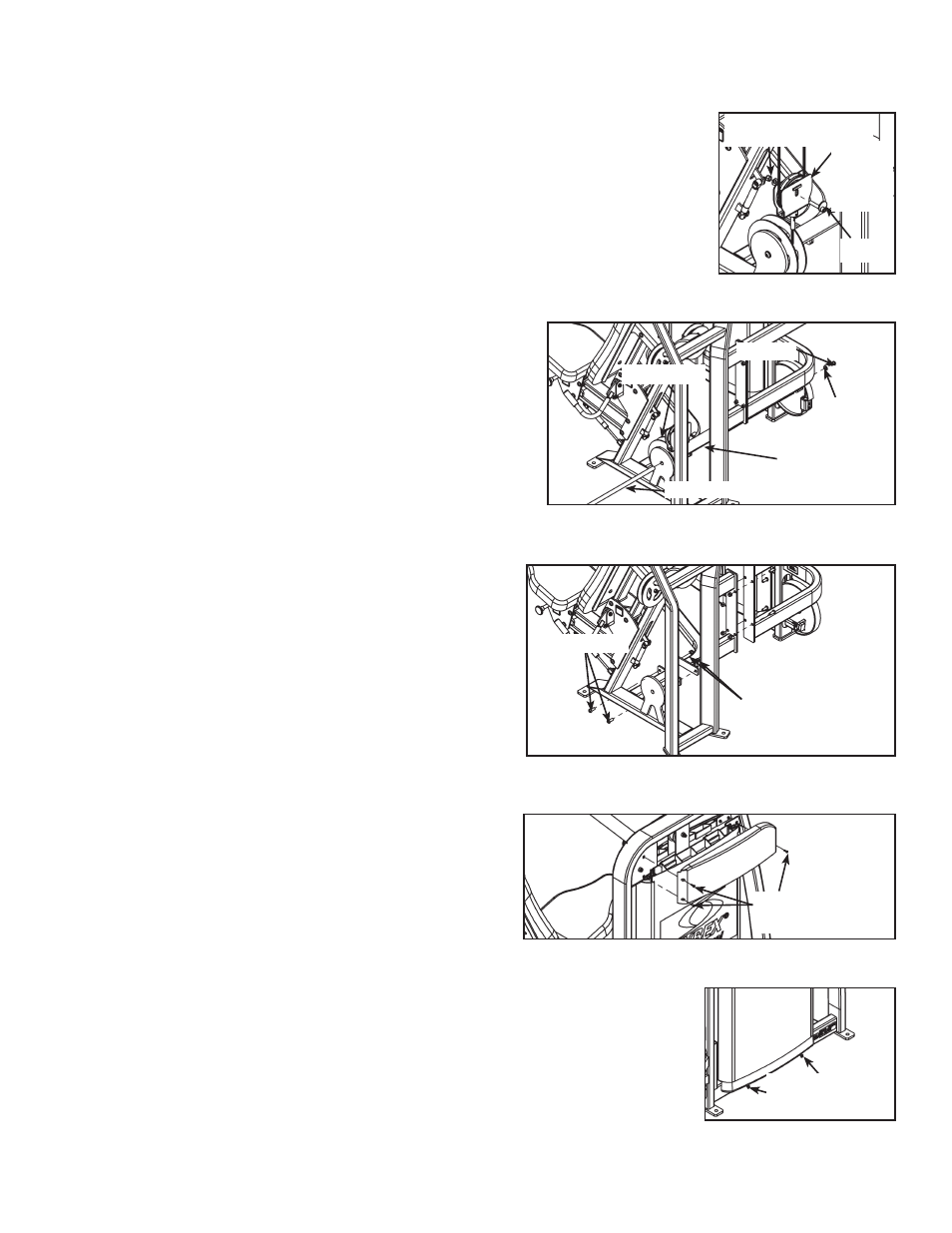

Figura 2
Perno
Arandela/Tuerca
hexagonal
Figura 3
BHSCS
Eje De Pivote
Arandela
Eje De la Polea
Polea/Cable
Figura 4
BHSCS (6)
Tuerca de fijación
De nylon (6)
Figura 5
Cabeza Phillips
Tornillo (3)
Figura 6
Tornillo (aflojar -
no quitar)
Soporte
de la
polea
