Instalación y montaje
Página 2-4
Manual del propietario del Arc Trainer 750A/750AT de Cybex
Paquete que contiene las piezas metálicas del 750A
Elemento Cantidad
Número de pieza Descripción
11
4
HT592526
Tornillo SC 10-12 x 2,00 Tipo A PN HD PHIL
12
4
HN704901
Tuerca de sujeción, 0,375-16 de nylon
13
5
HC700428
Tornillos de cabeza tubular de 0,375-16 x 2,25
14a
2
HT552512
Tornillo Phillips de cabeza plana autorroscante de 8-16 x 0,50 tipo WB
14b
1
750A-403
Arandela de seguridad 0,390 ID x 0,750 OD x 6
14c
1
HX700428
Tornillos de cabeza tubular de 0,375-16 x 2,25 SS
14d
4
HX700412
Tornillos de cabeza tubular de 0,375-16 x 0,50 SS
15
1
BK030204
Llave Allen de 7/32”
16
1 YA000201
Loctite
Piezas
metálicas
del 750A
11
12
13
14a
14b
14c
14d
15
16
12
11
14c
13
14a
14b
14d
1
2a
2b
3
4
5

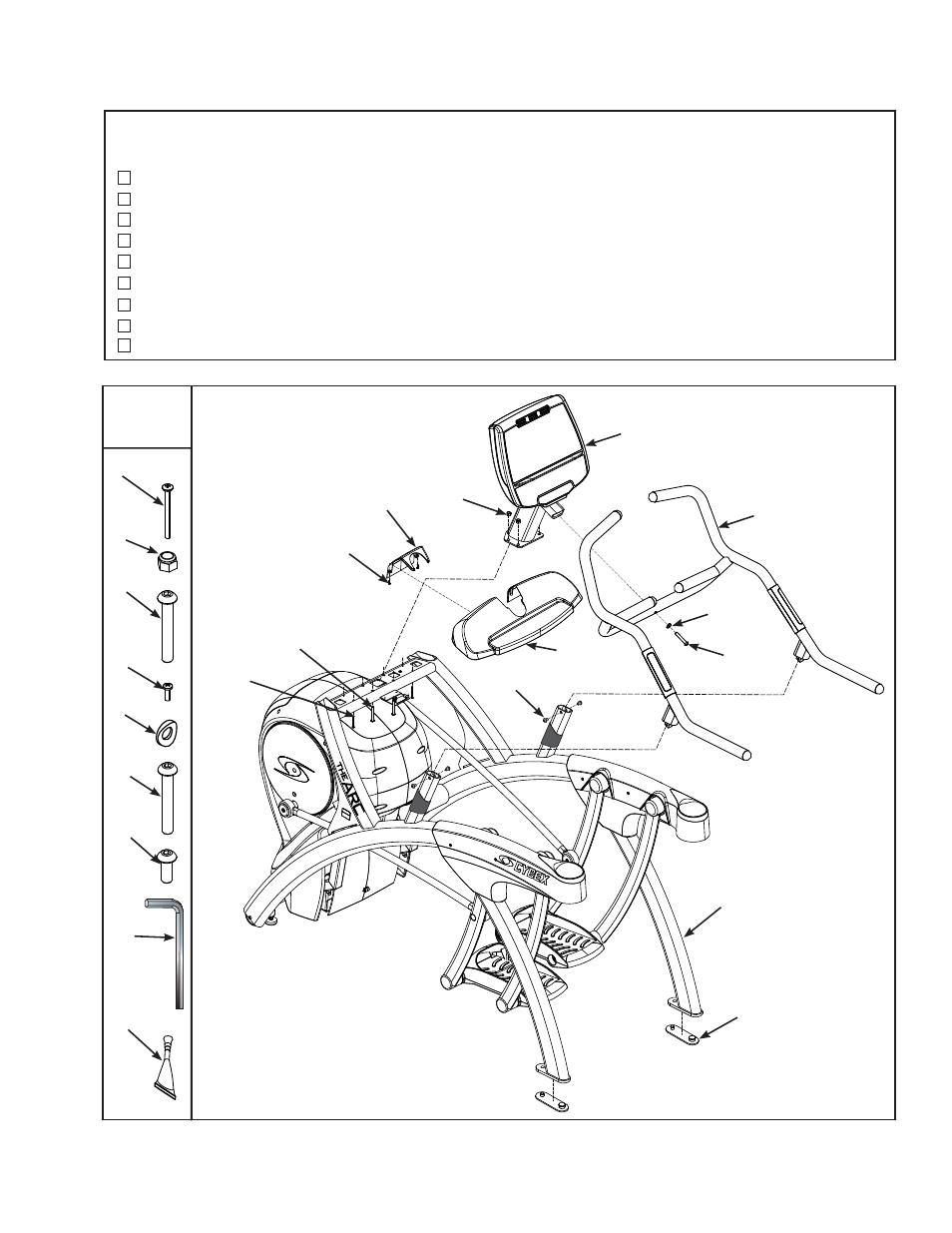

Figura 1b (750A)
