2. Para desatornillar los dos tornillos y extraer la placa metálica de la parte
posterior de la impresora, emplee el destornillador que se suministró con
la caja de la tarjeta controladora.
Nota: Guarde los dos tornillos y la placa metálica para volver a utilizarla
en el caso de que se extraiga la tarjeta controladora.
3. Tenga en cuenta la información de “Manejo de la tarjeta controladora” en
la página 9 cuando saque la tarjeta controladora de su caja de transporte y
de la bolsa protectora.
4. Alinee los lados izquierdo y derecho de la tarjeta controladora con las
guías de la impresora y deslícela en la ranura.

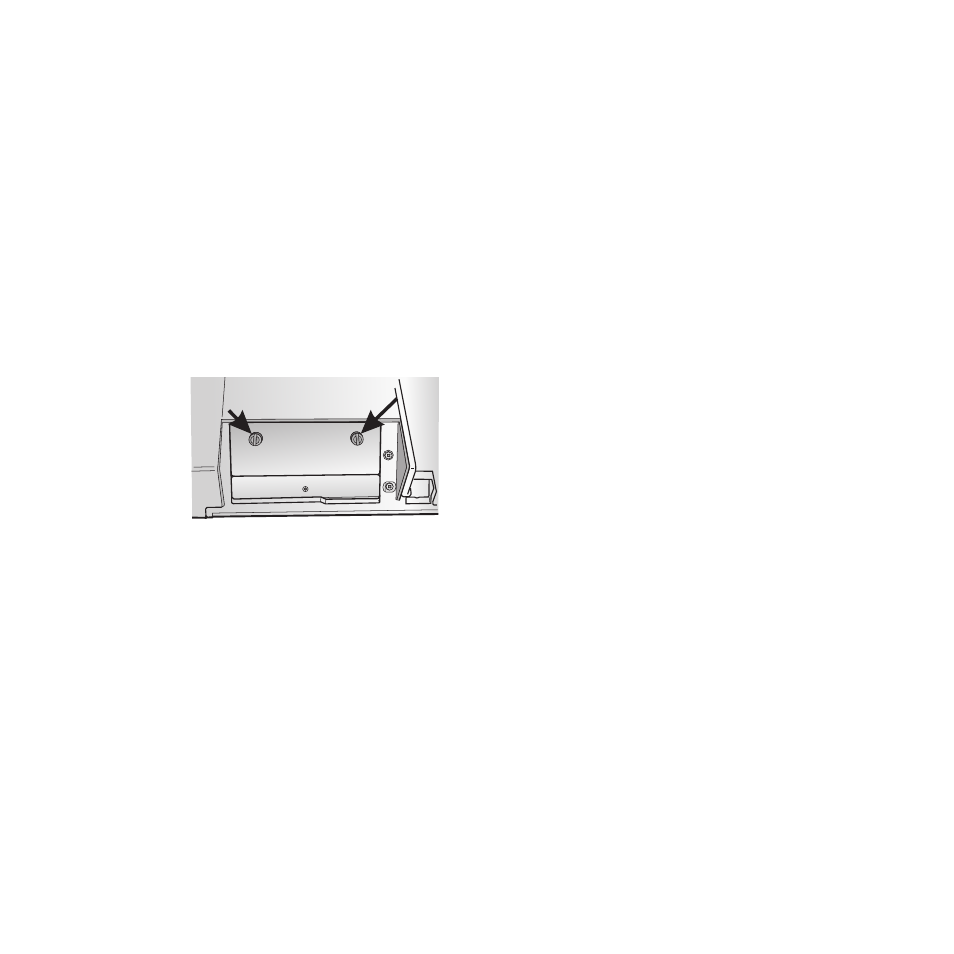

Figura 9. Extracción de los dos tornillos de la placa metálica.
10 Gu¡a de configuraci¢n rápida
