10
POR FAVOR GUARDE LAS CAJAS EN CASO QUE USTED NECESITE REGRESAR SU PRODUCTO POR CUALQUIER RAZON

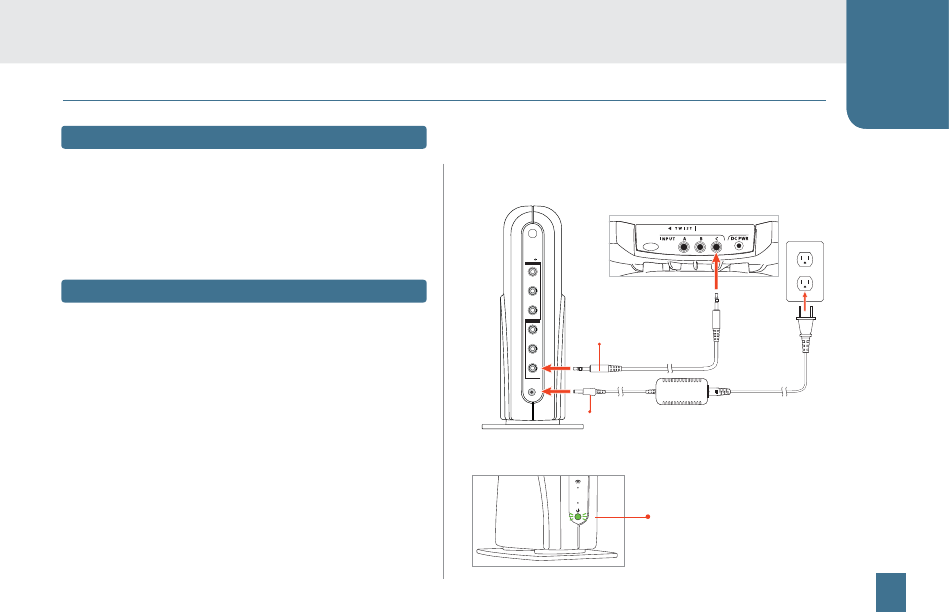

Instalación
RECEPTOR DE ESCRITORIO
1. Coloque el receptor en una superfi cie plana cerca de una
fuente de poder AC.
2. Asegúrese que todos los conectores en la parte posterior
estén libres de obstrucción.
1. Conecte el cable de 3.5 mm del parlante a la salida del
Orbiter.
2. Conecte el cable de 3.5 mm del parlante al amplifi cador /
parlante.
3. Conecte la fuente de poder de escritorio.
4. La luz verde se iluminará indicando que el receptor de
escritorio esta encendido.
Ubicación del Receptor
Conectores del Receptor
Diagramas
15V DC PWR
VAR
LINE
1
2
3
ORBITER
EXT. ANT.
INPUTS
OUTPUTS
PARLANTE ASTRONAUT
(opcional)
PARTE POSTERIOR DE RECEPTOR
CABLE 3.5mm
Estéreo o mono
FUENTE DE PODER
PARTE FRONTAL DEL RECEPTOR
R/C
LUZ DE ENCENDIDO DEL RECEPTOR
Verde
C
C
