Herramientas requeridas para el armado:
* Llave de tuercas de 1.3 cm (1/2 in) (2)
* Par de pinzas de junta deslizante
* Nivelador
* Cinta métrica
IMPORTANTE!
Esta unidad se monta a su barredora de césped STS-422 LX o
LPSTS-42JD de 1 m (42 in). Asegúrese de que el montaje de la
clavija de enganche de su barredora esté montado según se
indica en el manual del propietario (página 7, figuras 4 y 5).
IMPORTANTE: Para asegurar el ajuste adecuado del kit de
aireadora, el montaje de bastidor superior de la barredora
debe estar paralelo al suelo.
Con la podadora tipo tractor ubicada en una superficie plana y
nivelada, conecte la barredora y ajuste la manija de izaje de la
barredora para que los cepillos queden aproximadamente a 2.5
cm (1 in) del suelo. Con un nivelador, verifique el montaje de
bastidor superior para nivelarlo DE ADELANTE HACIA ATRÁS.
Ajuste el montaje de la clavija de enganche de la barredora
hacia ARRIBA o ABAJO para mantener el bastidor en una
posición nivelada. (Consulte la página 6, figura 6 del manual de
la barredora).

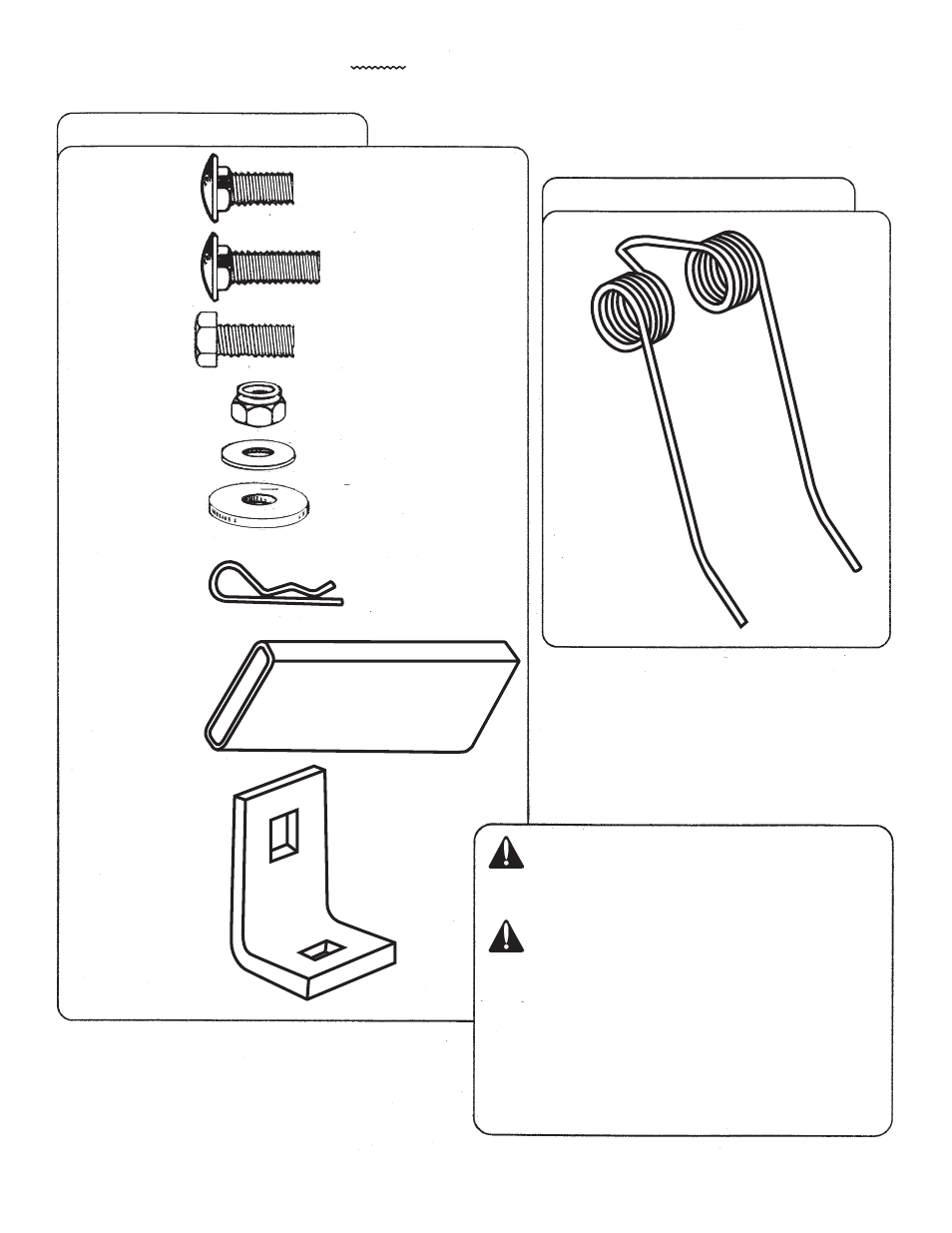

REFERENCIA DE HERRAJE
Paquete de herrajes “A” (Pieza N.º Z1689)
10
(1) Perno de cabeza de hongo
de 5/16 in x 1 in
9
(13) Perno de cabeza de hongo
de 5/16 in x 3/4 in
11
(2) Perno hexagonal de 5/16 in
x 3/4 in
7
(12) Púa de alambre
no está en escala
13
(16) Tuerca de seguridad de
nylon de 5/16 in
12
(3) Arandela plana de 8 mm
(5/16 in)
16
(12) Arandela especial (0.390
de diámetro interior)
14
(2) Pasador de chaveta
15
(1) Empuñadura plana (0.8 cm x
10 cm [5/16 in x 4 in])
no está en escala
8
(1) Soporte de pivote
no está en escala
Paquete de herrajes “B” (Pieza N.º Z1688)
Esta página sirve únicamente como refere
Todos los artículos se muestran en tamañ
a menos que se especifique lo contrario.
