Brinly PCT-101 BH Cu. Ft. Utility Cart - Manual (Página 4)

1008577SP-B 4.

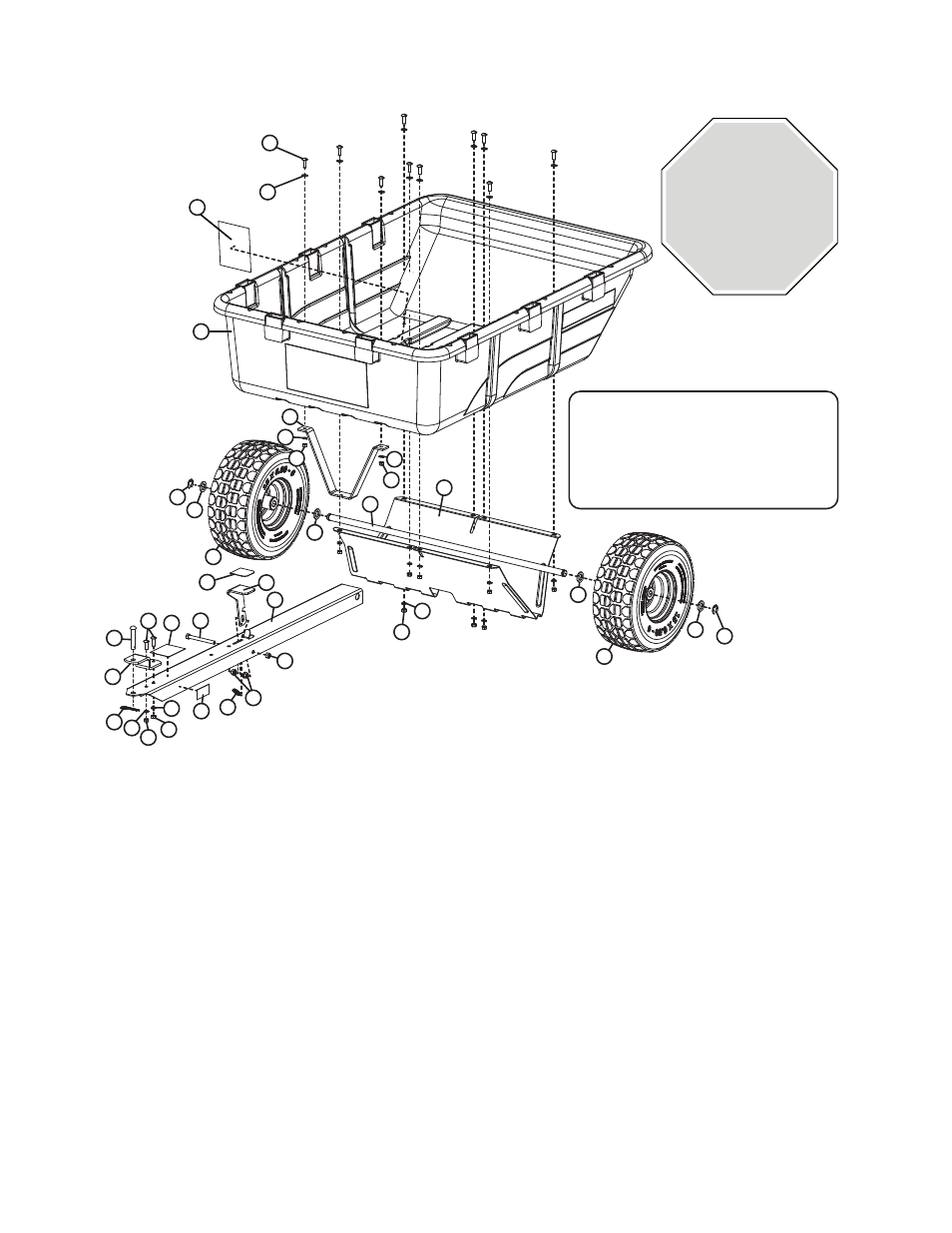

VISTA DE LOS COMPONENTES Y LISTA DE REFERENCIA
================================================================================================
REF. NRO. DE
PARTE DESCRIPCIÓN CANT.
1 1008574 Plataforma multiuso 1
2 B-7084 Etiqueta de advertencia 1
3 1008575 Rueda 2
4 1008604 Pedal 1
5 B-3034-10 Grillete 1
6 B-3520-10 Soporte de seguridad 1
7 20M1016P Tornillo de cabeza redonda de
5/16” x 1” 12
8 30M1000P Tuerca hexagonal de 5/16” 12
9 40M1000P Arandela de seguridad de 5/16” 12
10 45M1111P Arandela plana de, 5/16” 10
11 B-1675P Tuerca hexagonal de seguridad
de 3/8” 1
12 B-3861 Pasador de enganche de 1/2” x
2-1/2” 1
REF. NRO. DE
PARTE DESCRIPCIÓN CANT.
13 B-4305 Anillo E de 3/4” 2
14 B-5606 Buje de la máquina 4
15 B-6298 Perno de cabeza hexagonal de
3/8” x 3-3/4” 1
16 B-6299 Perno de agarre hexagonal de
3/8” 2
17 B-6300 Resorte del pestillo 1
18 D-146P Chaveta de horquilla de 1/8” 1
19 B-4261 Eje de 3/4” x 34-3/4” 1
20 B-4599-10 Soporte del eje 1
21 B-6296-2 Barra de tracción 1
22 L-1744 Etiqueta con número de serie 1
23 B-5482 Calcomanía de advertencia 1
24 1008603 Cinta de agarre 1
7
10
2
1
6
9
8 9
8
13
14
3
14
3
14
13
14
4 24
21
11
16
17
15
22 9
9
8
7 23
12
5
18
8
9
8
19
20
X 10
X 10
X 8
X 8
Herramientas necesarias:
