15.2.1 Conexión a un evento

Para conectar una Entrada de desencadenadores a un evento, selecciónela en la
ventana Desencadenador y haga clic en el botón Conectar a un evento (Figura 196).

Aparecerá la siguiente pantalla:

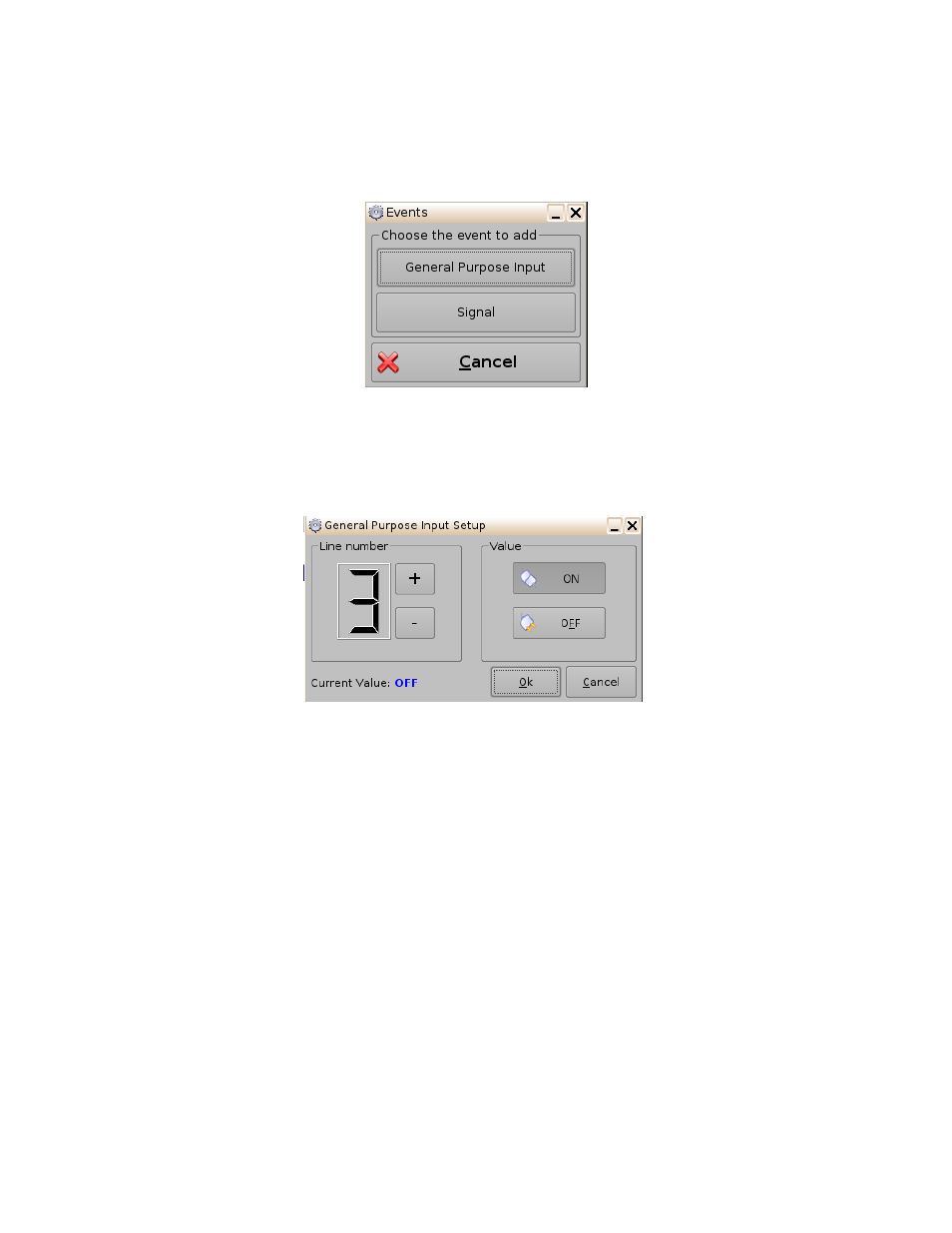

Figura 197: Ventana Eventos

Para conecta la Entrada de desencadenadores seleccionada a un evento de GPI, haga
clic en el botón Entrada para propósitos generales de la ventana Eventos (Figura 197).

Aparecerá la siguiente pantalla:
Figura 198: Ventana Configuración de entrada para propósitos generales

Defina el número de línea de GPI y el valor para conectar a la Entrada de
desencadenadores y haga clic en el botón Aceptar.

El evento de GPI conectado aparecerá en el costado derecho de la GUI.

Para conectar la Entrada de desencadenadores a otra señal, haga clic en el botón
Señal de la ventana Eventos (Figura 197).

Aparecerá la siguiente pantalla:
