2.3.1. Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT,
HFC, y CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja fre‐
cuencia de las cajas. El arreglo V8/V12 ya estará configurado
para utilizarlo con los subwoofers V-SUB o J-SUB de d&b.
Circuito HFC
La selección del circuito HFC (siglas en inglés de Compensación
de altas frecuencias) compensa la pérdida de energía de altas fre‐
cuencias debida a la absorción en aire cuando los altavoces se
utilizan para cubrir las posiciones de escucha en campo lejano.
El circuito HFC tiene dos ajustes (HFC1, HFC2) para las diferentes
distancias que las cajas tienen que cubrir. Los ajustes deben utili‐
zarse de manera selectiva, sólo para aquellas cajas que cubran
las distancias respectivas, HF1 para distancias superiores a 30 m
(100 ft), HF2 para distancias superiores a 60 m (200 ft).
La compensación se ha ajustado para una humedad relativa
normal del 40 %. Con una humedad inferior se incrementa la
absorción por el aire, por lo tanto las distancias en las que la con‐
figuración respectiva de HFC ofrecerá una ecualización correcta
serán más cortas que lo que se ha indicado más arriba.
La función HFC ofrece el balance de sonido correcto entre las
zonas de público cercanas y alejadas, al tiempo que todos los
amplificadores del arreglo se pueden alimentar con la misma
señal.
Circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los
efectos de acoplamiento o suma positiva de graves entre las cajas.
CPL empieza gradualmente a 2 kHz, con la atenuación máxima
por debajo de 100 Hz. Como los efectos del acoplamiento se
incrementan con la longitud del arreglo lineal, el circuito CPL se
puede configurar hasta valores de atenuación en dB entre 0 y –9.
Con valores de atenuación superiores la frecuencia de ángulo del
filtro cambiará hacia valores inferiores.
Los valores CPL positivos crean un refuerzo de baja frecuencia
ajustable (de 0 a +5 dB) y pueden seleccionarse cuando el sis‐
tema trabaje en modo de rango completo sin subwoofers.
Nota: Tenga en cuenta que todas las cajas dentro del
arreglo lineal deberán funcionar con la misma configuración
de CPL.

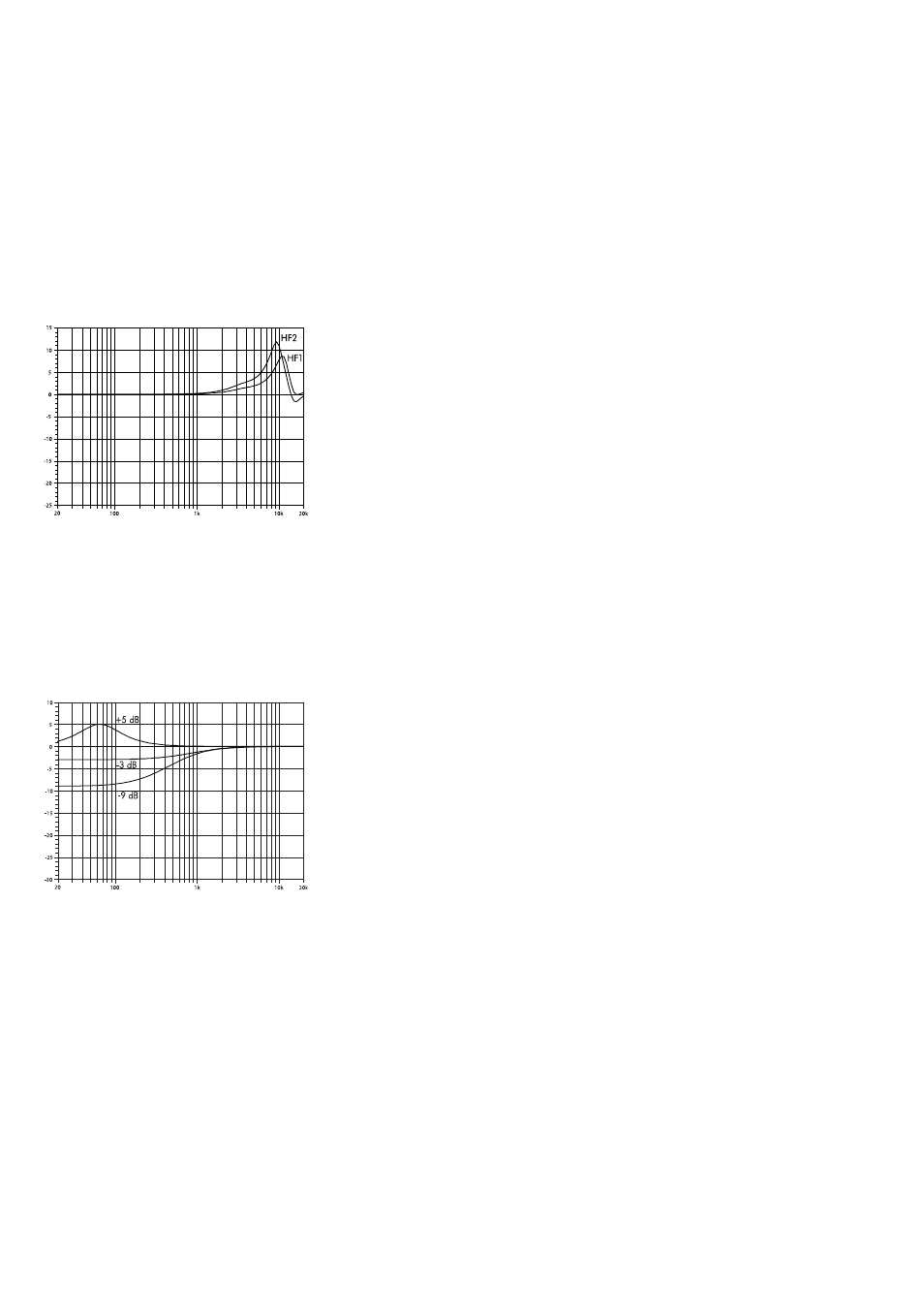

Fig. 3: Corrección de la respuesta de frecuencia del circuito HFC
Fig. 4: Corrección de la respuesta de frecuencia del circuito CPL
