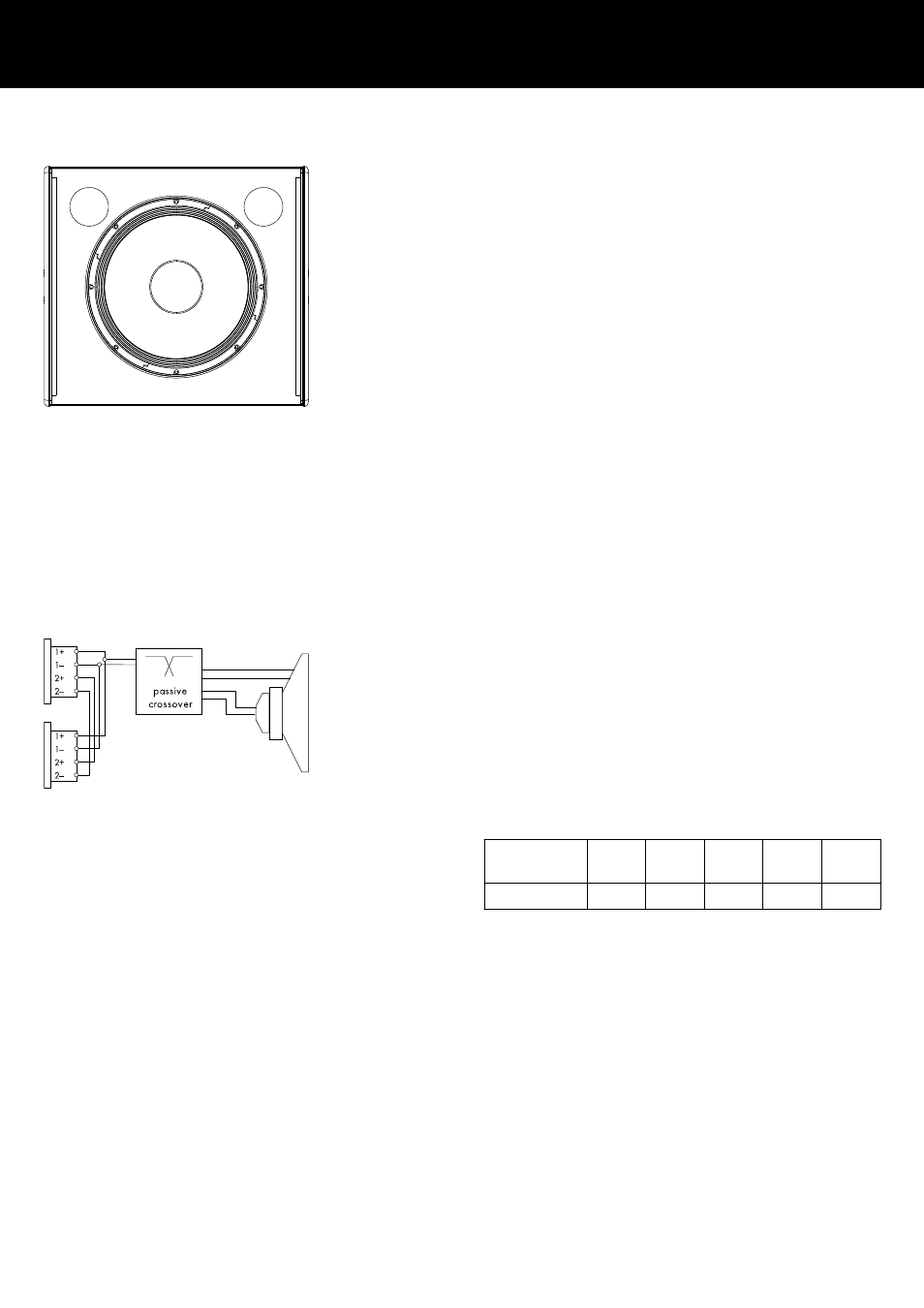

2.1. Descripción del producto
MAX2 es un monitor de escenario de 2 vías que utiliza una combi‐
nación de motores coaxiales de 15"/1.4" con crossover pasivo. El
diseño del motor permite utilizar una caja compacta y de poca
altura.
El montaje coaxial del motor de compresión de altas frecuencias
(HF) de 1.4" y del motor de bajas frecuencias (LF) de 15", con un
único conjunto de imanes, crea un motor muy compacto con dis‐
persión de HF en directividad constante de 75°.
El MAX2 tiene una respuesta de frecuencia que se extiende de
55 Hz a 20 kHz y puede utilizarse individualmente como sistema
de rango completo, o bien puede complementarse con diferentes
sistemas de subwoofer de d&b, como Y-SUB, V-SUB o B6-SUB.
La caja está hecha de contrachapado con un acabado de pintura
resistente a los impactos. La parte frontal de la caja del altavoz
está protegida por una rejilla metálica rígida delante de una
espuma transparente acústicamente. Cada panel lateral incluye un
asa y, además, cuatro M10 inserciones roscadas permiten la
conexión con diferentes dispositivos y soportes de rigging. Uno de
los paneles laterales incluye una ranura para aceptar un trípode
de altavoz. Dos patines ranurados en el panel inferior impiden el
movimiento de la caja y lo protegen contra arañazos.
2.2. Conexiones
La caja está provista con conectores NLT4 F/M. Los cuatro pines
de ambos conectores están cableados en paralelo. La caja utiliza
las asignaciones de pines 1+/1–. Los pines 2+/2– se designan a
los subwoofers activos. Usando el conector macho como entrada,
el conector hembra permite la conexión directa a un segundo
altavoz.
La caja se puede suministrar con conectores NL4 o EP5 como
opción.
Los equivalentes de los pines de los conectores aplicables se enu‐
meran en la tabla siguiente.
NLT4 F/M
NL4
1+ 1– 2+ 2– n.d.
EP5 1 2 3 4 5
Cables del conector
