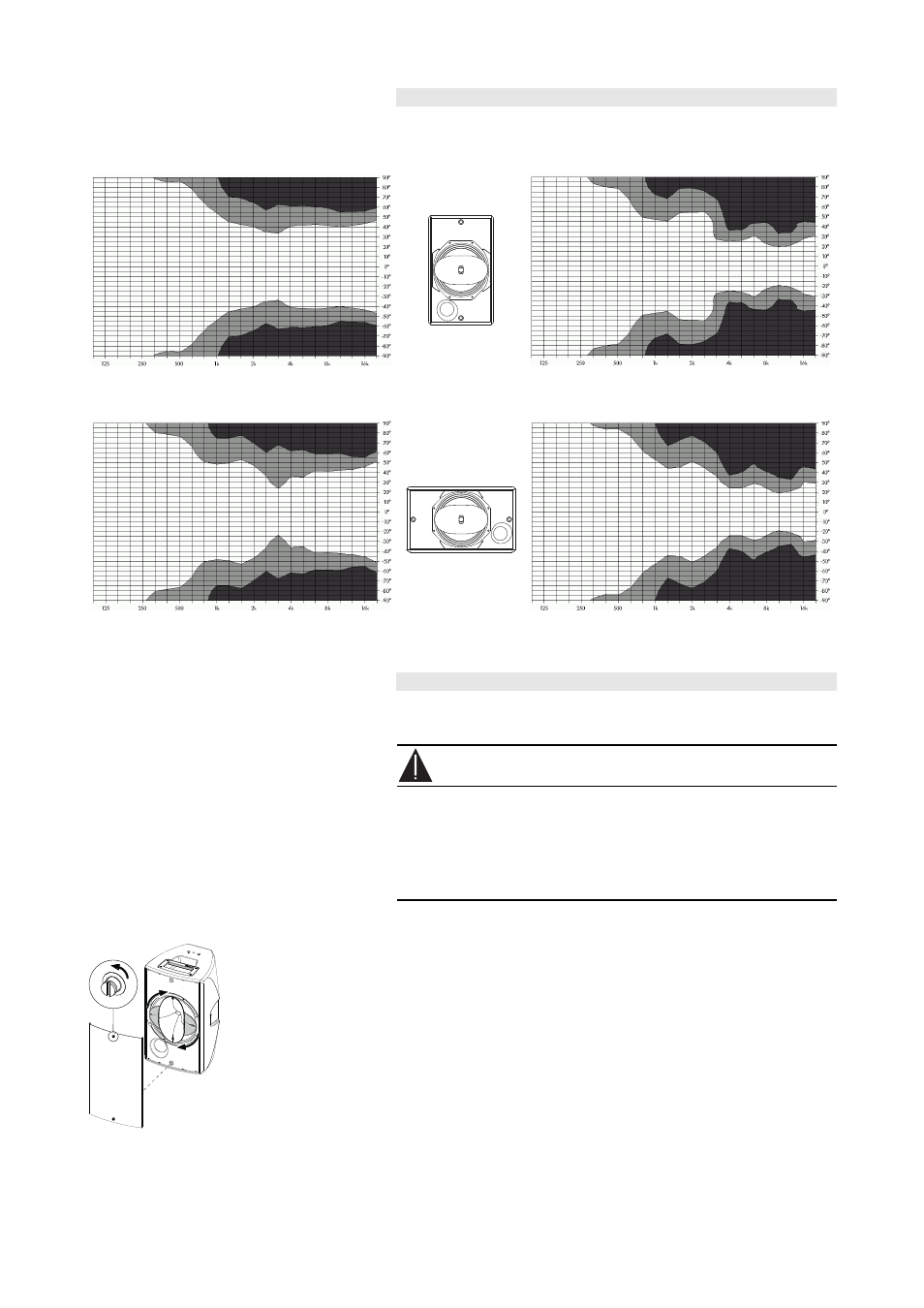

Características de la dispersión
Los gráficos siguientes muestran la sobrefrecuencia del ángulo de
dispersión de una sola caja E8, trazada con líneas de presión acústica
uniforme (isóbaras) de –6 dB y –12 dB.
Fig. 7: Diagrama de isóbaras E8 horizontal,
configuración estándar Fig. 8: Diagrama de isóbaras E8 vertical,
configuración estándar
Fig. 9: Diagrama de isóbaras E8 horizontal,
configuración horizontal con la bocina girada Fig. 10: Diagrama de isóbaras E8 vertical,
configuración horizontal con la bocina girada
Alteración de la dispersión de la bocina de HF
La bocina de HF (altas frecuencias) se puede girar 90° en el conjunto
del motor coaxial.
¡PRECAUCIÓN!
Riesgo potencial de daños personales por caída de objetos.
- Establezca la orientación correcta de la trompeta antes de
alzar la caja.
- No quite la rejilla frontal mientras la caja esté montada o
colgada por encima del suelo.
Herramientas necesarias: destornillador o una moneda que encaje.
- Abra los cierres rápidos en la parte superior e inferior de la rejilla
frontal y saque la rejilla.
- Sostenga la trompeta por sus bordes externos y gírela hasta que
esté en la orientación deseada.
- Vuelva a colocar y a fijar la rejilla frontal.
PRECAUCIÓN: Compruebe que los dos cierres rápidos de la rejilla
frontal están bloqueados correctamente antes de
usar el altavoz.
