Manual de Instrucciones, Microdust pro y Software Windust
1.4 Salida analógica / Salida RS232
Se dispone de una señal de salida analógica para la interconexión (Interfase)
del Microdust pro a un registrador gráfico o a una unidad de control externa.
Los detalles del cableado de la salida analógica/salida RS232 se muestran en
la Figura 5 y Tabla 1.

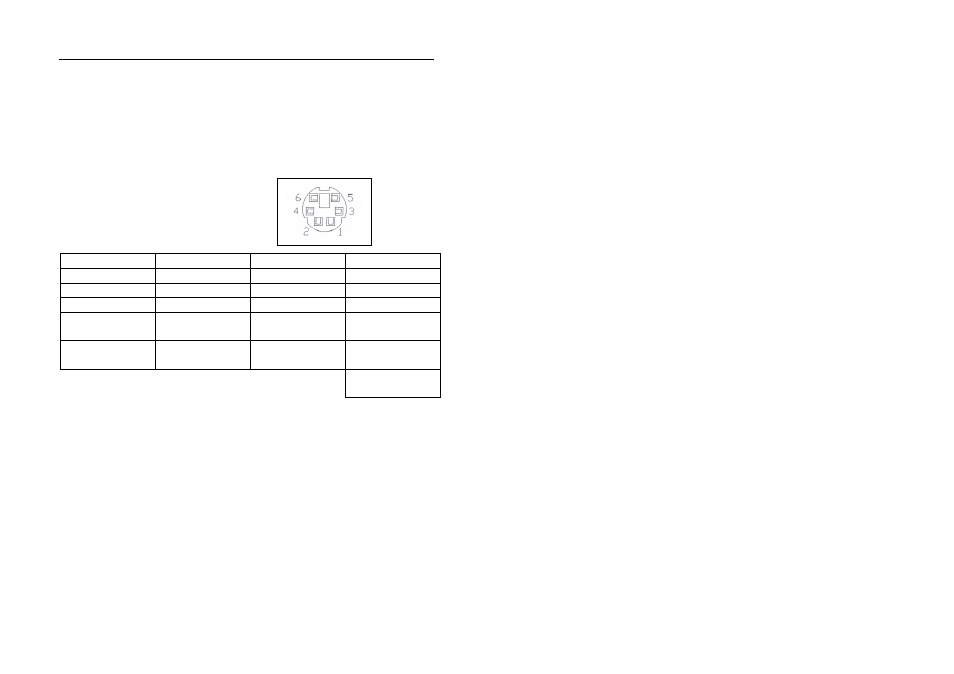

Esquema de conexión.
( Conector mini de 6 entradas)
Tabla de los conectores
Función Nº de Pin Color del cable Tipo D-9 pines
Tierra 1 (C) Amarillo N.A.
Salida 2 (B) Rojo N.A.
RS232 Receptor 3 (D) Blanco 3
( TX Salida)
RS232
Transmisor 4 (A) Negro 2
(RX Entrada)
Tierra
Comunicaciones 5 (H) Azul 5
(Tierra)
4
(DTR)
, 8
(CTS)
,
6
(DSR)
Unidos
La señal de salida analógica tiene un rango de escala de 0-2.5 voltios y una
impedancia de aproximadamente de 500 kΩ.
El voltaje de salida de la escala es equivalente a la indicación de la escala del
rango activo, (por ejemplo, si el rango activo es 0-25 mg/m
3 , entonces la
señal exterior de 2.5 voltios corresponderá a una concentración de polvo de
25 mg/m
3 , es decir 1mV por 0.01 mg/m 3 ).
La salida analógica es disponible solo cuando es seleccionado un rango de
medición fijo (por ejemplo: no un Auto rango).
