Casella España S.A. Manual de instrucciones Microtherm WBGT
9
1.5 Salida de la alarma / Conexión RS 232
Una alarma de salida está disponible la cual conecta de un circuito de 0 a 5V DC
siempre que la alarma en la pantalla esté activa.
La Figura 3 muestra la línea utilizada en el conector, mientras la Tabla 2 identifica
las funciones.

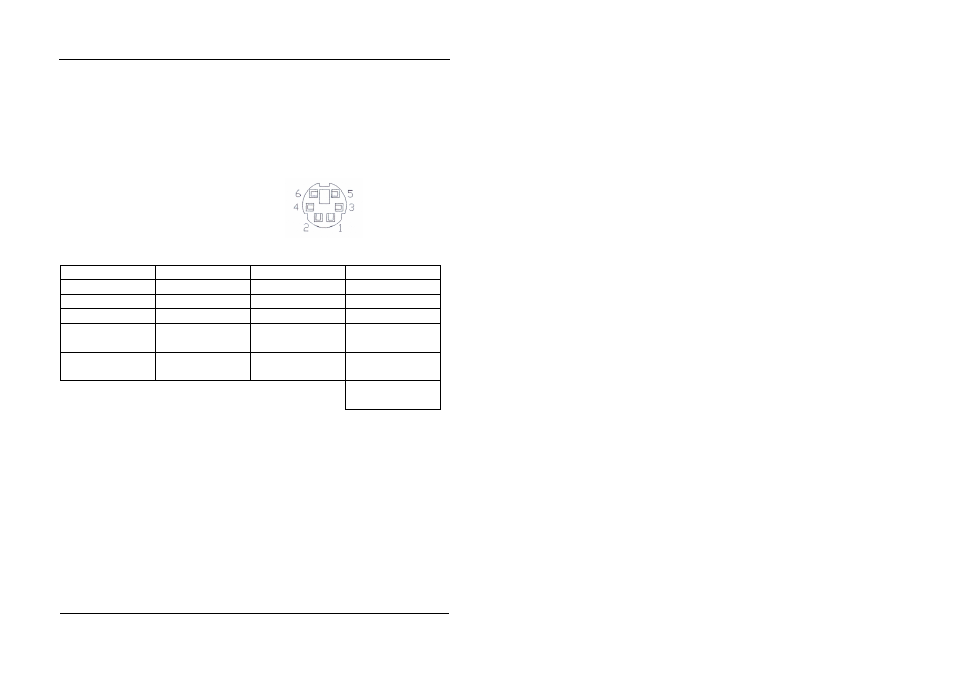

Figura 3 Esquema de conexión.
Tabla 2 Funciones conexión RS232
Función Nº de Pin Color del cable Tipo D-9 pines
Tierra 1 (C) Amarillo N.A.
Salida 2 (B) Rojo N.A.
RS232 Receptor 3 (D) Blanco 3
( TX Salida)
RS232
Transmisor 4 (A) Negro 2
(RX Entrada)
Tierra
Comunicaciones 5 (H) Azul 5
(Tierra)
4
(DTR)
, 8
(CTS)
,
6
(DSR)
Unidos
