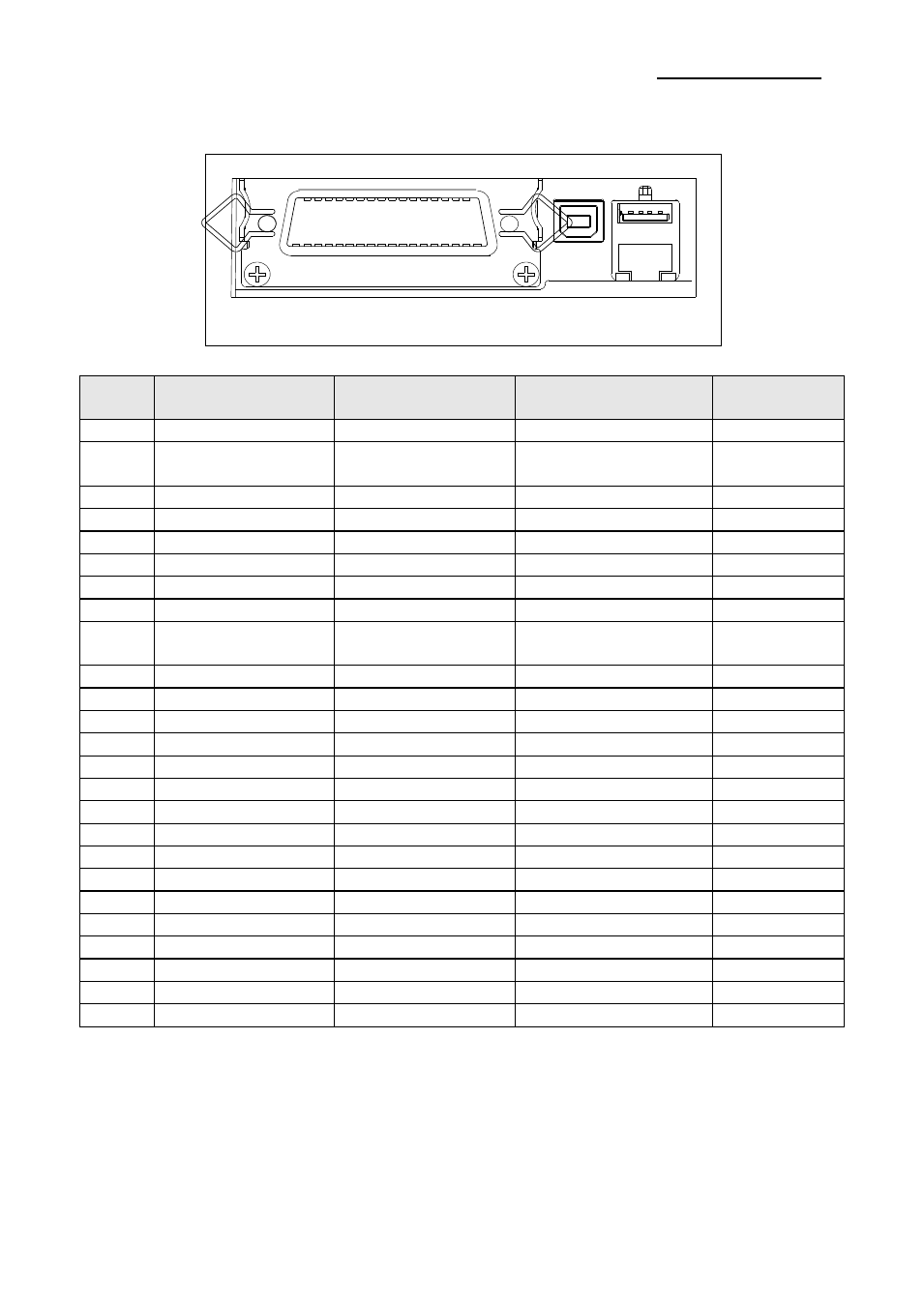

1-2-2 Interfaz paralela (IEEE1284)
Clavija
Nº.
Fuente
Modo
compatibilidad
Modo nibble Modo byte
1 Servidor nStrobe HostClk HostClk
2 Servidor/impresora Datos 0 (LSB) -
Datos 0
(LSB)
3 Servidor/impresora Datos 1 - Datos 1
4 Servidor/impresora Datos 2 - Datos 2
5 Servidor/impresora Datos 3 - Datos 3
6 Servidor/impresora Datos 4 - Datos 4
7 Servidor/impresora Datos 5 - Datos 5
8 Servidor/impresora Datos 6 - Datos 6
9 Servidor/impresora Datos 7 (MSB) -
Datos 7
(MSB)
10 Impresora nAck PtrClk PtrClk
11 Impresora Busy PtrBusy /Datas3,7 PtrBusy
12 Impresora Perror AckDataReq/Data2,6 AckDataReq
13 Impresora Selecc Xflag /Data1,5 Xflag
14 Servidor nAutoFd HostBusy HostBusy
15 NC NC NC
16 GND GND GND
17 FG FG FG
18 Impresora Logic-H Logic-H Logic-H
19~30 GND GND GND
31 Servidor nInit nInit nInit
32 Impresora nFault nDataAvail /Data0,4 nDataAvail
33 GND ND ND
34 Impresora DK_Status ND ND
35 Impresora +5V ND ND
36 Servidor nSelectIn 1284-Active 1284-Active
TIPO IFE-P
Conector
USB Conector
ETHERNET
Conector de interfaz
