BIXOLON SRP-270 - Manual (Página 12)

Rev. 1.07 - 12 -
SRP-270

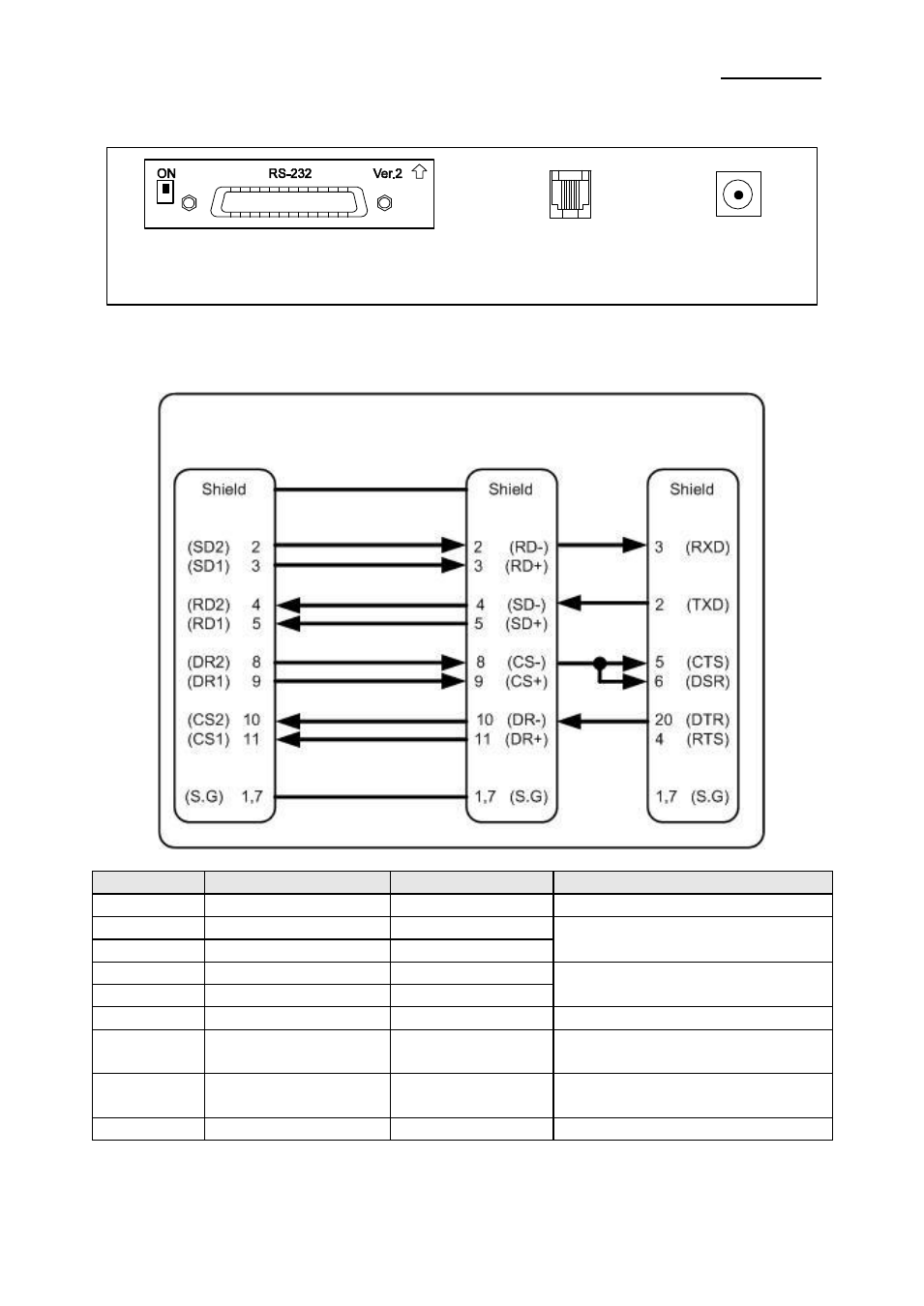

2-2-2 Interfaz Serie (RS-485)
※ Cuando el Dip Switch está en posición ON en la placa de interface serie,
DTR y RTS están conectados el uno con el otro.
Pin No. Nombre Señal Dirección Función
1 FGND - Toma de Tierra
2 SD2 Salida
Envía Datos
3 SD1 Salida
4 RD2 Entrada
Recibe Datos.
5 RD1 Entrada
7 SGND - Señal de Tierra
8
9 DR2
DR1
Salida
Igual que DTR
(RS-232)
10
11 CS2
CS1
Entrada
Igual que DSR
(RS-232)
Shield FGND - Toma de Tierra
Lado
Impresora
Lado
PC
Conector
Cajón
Conector Fuente
Alimentactión
Conector Interfaz
