ES13
NAC 282, NAC 202 y NAC 152 XS
Nota: Las clavijas de conexión solo deben insertarse en las tomas
de las cuales se han retirado y las tomas de fuente de alimentación
no utilizadas no deben utilizarse para ningún otro propósito. El uso
incorrecto de clavijas de conexión y de tomas de alimentación es
un riesgo de daños significativos en la fuente de alimentación o en
el preamplificador.
12 NAC 282, NAC 202 y NAC 152 XS Conexiones de la fuente
de alimentación

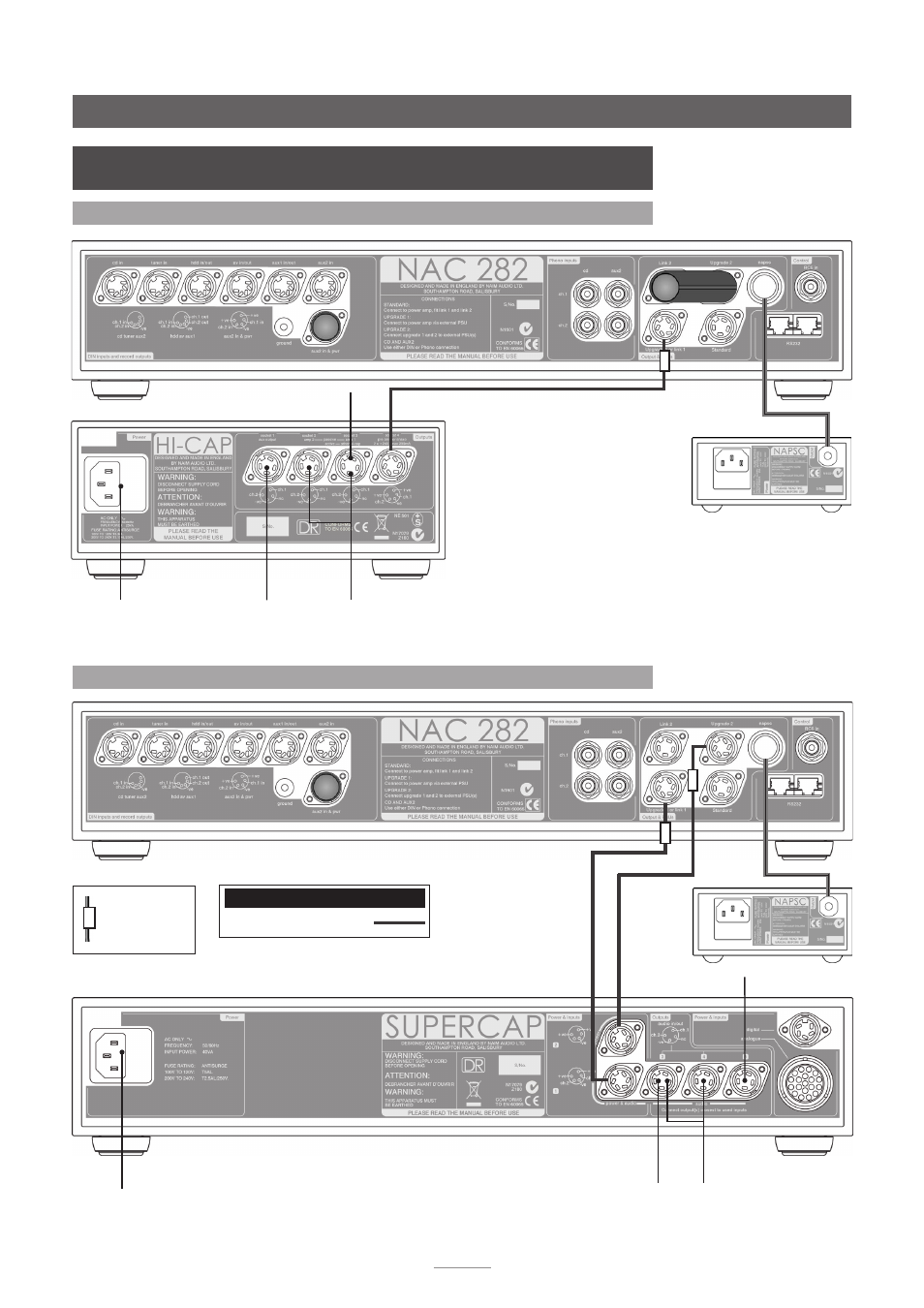

12.1 NAC 282 Conectado a Hi-Cap y NAPSC
entrada de
red y fusible
para amplificador de
señal estéreo
para amplificadores de
potencia mono o mono
doble
señal de salida
adicional
marcador de la
dirección del
cable
Cables de interconexión
240° 5 hasta DIN 5 púas
12.2 NAC 282 Conectado a SuperCap y NAPSC
entrada de red
y fusible
para amplificadores
de potencia mono o
mono doble
señal de
salida
adicional
para amplificador de señal estéreo
