Instalación y conexión del NDS
2.6 Conexión de la fuente de
alimentación
El NDS necesita una fuente de alimentación externa XP5
XS, XPS o 555PS conectada a una (XP5 XP, XPS) o ambas
(555PS) tomas de entrada de fuente de alimentación.
Utilizar solo el cable o cables Burndy previsto para la
fuente de alimentación específica. Su vendedor o
distribuidor local puede suministrarle el cable o cables
Burndy apropiados.
IMPORTANTE: LAS FUENTES DE ALIMENTACIÓN XPS
CON NÚMERO DE SERIE INFERIOR A 188015 NO SON
COMPATIBLES CON EL NDS Y NO DEBEN USARSE. PÓNGASE
EN CONTACTO CON SU PROVEEDOR O DISTRIBUIDOR DE
NAIM PARA OBTENER MÁS INFORMACIÓN.
Si se utiliza una fuente de alimentación XP5 XS o XPS, debe
conectarse a la entrada 1 de la fuente de alimentación
NDS. Si se utiliza una fuente de alimentación 555PS, debe
conectarse tanto a la entrada 1 como la 2 de la fuente
de alimentación de NDS. La clavija de conexión debe
permanecer instalada en la entrada 2 de la fuente
de alimentación a no ser que se utilice una fuente de
alimentación 555PS. No encienda la fuente de alimentación
externa hasta que se hayan hecho todas las conexiones de
señal y de red del NDS necesarias.
Nota: es posible alimentar el NDS utilizando una disposición
de alimentación múltiple que incluya dos unidades 555PS,
o una 555PS y otra alimentación compatible. Póngase en
contacto con su proveedor o distribuidor de Naim para
obtener más información.
2.7 Entradas y salidas de audio
2.7.1 Entradas de señales de audio
NDS ofrece tres entradas digitales S/PDIF. La conexión a las
entradas se realiza mediante múltiples tipos de tomas. La
tabla siguiente relaciona las entradas y sus tipos de tomas:
Entrada Toma
dig. 1 Coaxial (BNC)
dig. 2 Coaxial (RCA phono)
dig. 3 Óptica (TosLink)
Utilice siempre cables de interconexión de alta calidad
para conectar fuentes a las entradas NDS.
Las entradas digitales se configuran mediante el menú de
configuración
Digital Inputs (Entradas digitales) del NDS.
Vea la sección 4.3.6
2.7.2 Salidas de señales de audio
El NDS ofrece salidas de señales de audio analógicas
y digitales diseñadas para la conexión a una entrada
apropiada de preamplificador o convertidor digital -
analógico. Las conexiones de salida del NDS se realizan
mediante los tipos de toma que se relacionan a continuación:
Salida Toma
Estéreo analógico 5 patas DIN
Estéreo analógico RCA phono
Estéreo digital S/PDIF BNC coaxial
Nota: las tomas de entrada se seleccionan y configuran
mediante los menús de configuración de salidas analógicas
y salidas digitales del NDS. Vea las secciones 4.4 y 4.6.

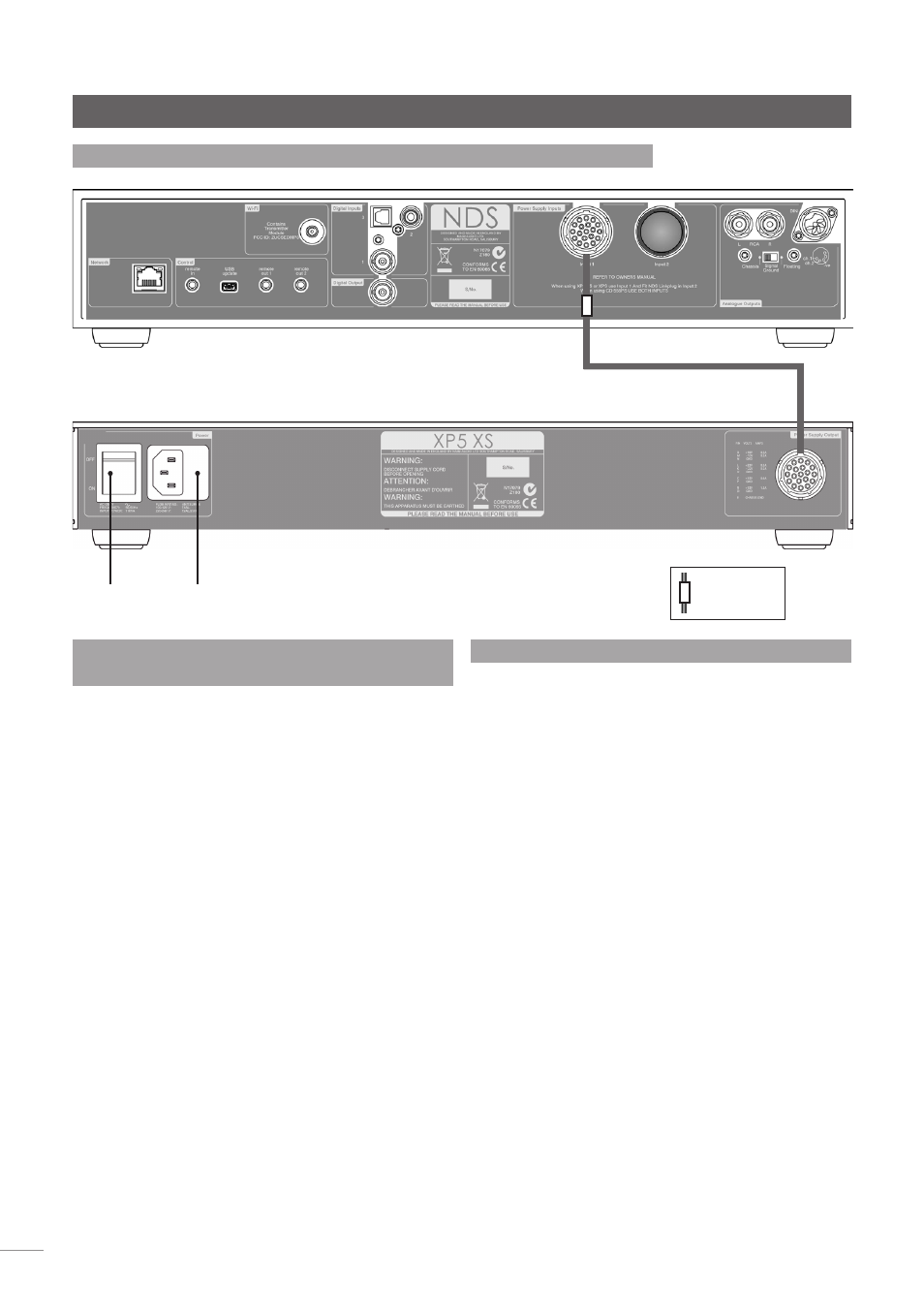

2.5 NDS conectado a fuente de alimentación XP5 XS
entrada de red y
fusible
Cable SXPS
Burndy
interruptor de
aliment ación
Marcador de
la dirección
del cable
