2
Instalación y conexión del UnitiQute 2
2.2 Conexión de la alimentación de red
Conecte el UnitiQute 2 a la toma de alimentación de red
mediante el cable de red suministrado o la línea Power-Line
de Naim.
2.3 Conexión de la antena FM/DAB
Para obtener una calidad superior de radio FM y DAB, el
UnitiQute 2 precisa una señal de radio sólida y sin interferen-
cias. La toma de antena FM/DAB en el panel trasero debe
estar conectada a una antena adecuada mediante un
cable coaxial de pequeñas pérdidas de 75 ohmios. La ante-
na se debe montar en un lugar sin obstrucciones considera-
bles y tan alta como sea posible, idealmente en un tejado.
Nota: Póngase en contacto con su proveedor local para
obtener consejo sobre la antena que resulta adecuada y
quién debe instalarla.
2.4 Conexiones de señal de audio
2.4.1 Entradas de señal de audio
El UnitiQute 2 dispone de una toma de entrada USB, dos
entradas analógicas estéreo y cinco entradas digitales S/
PDIF, incluida una toma de entrada analógica/digiral com-
binada. La conexión a las entradas se realiza mediante
varios tipos de tomas. La tabla siguiente detalla las entradas
y los tipos de toma:
Entrada Tipo Toma
panel trasero Analógica Fono RCA
panel frontal Analógica Toma de corriente de
3,5 mm
Digital Toma de corriente mini-
TosLink de 3,5 mm
dig. 1 Digital Coaxial (fono RCA)
dig. 2 Digital Óptica (TosLink)
dig. 3 Digital Coaxial (fono RCA)
dig. 4 Digital Óptica (TosLink)
USB Digital USB Tipo A
Nota: La toma de corriente analógica/digital del panel
frontal admite clavijas de conexión analógicas convencio-
nales de 3,5 mm y clavijas de conexión digitales ópticas
mini-TosLink. Identificará automáticamente el tipo de clavi-
ja de conexión introducida y dará la respuesta adecuada
a la señal.
Para conectar las fuentes a las entradas del UnitiQute 2 utili-
ce siempre cable de interconexión de calidad superior.
2 Instalación y conexión del UnitiQute 2
El UnitiQute 2 se debe instalar en un soporte de equipo destinado para este fin. No lo
coloque directamente encima de otro elemento del equipo y asegúrese de que está
bien ventilado. Debe asegurarse de que está bien nivelado. Antes de conectar los
cables o encenderlo se debería instalar en su emplazamiento definitivo. El UnitiQute 2 no
dispone de modo en espera y está pensado para dejarse encendido.
En los párrafos siguientes se describe la conexión del UnitiQute 2 a la alimentación de
red y a varias fuentes y dispositivos periféricos de audio. El diagrama 2.1 ilustra las tomas
de conexión en el panel trasero del UnitiQute 2.

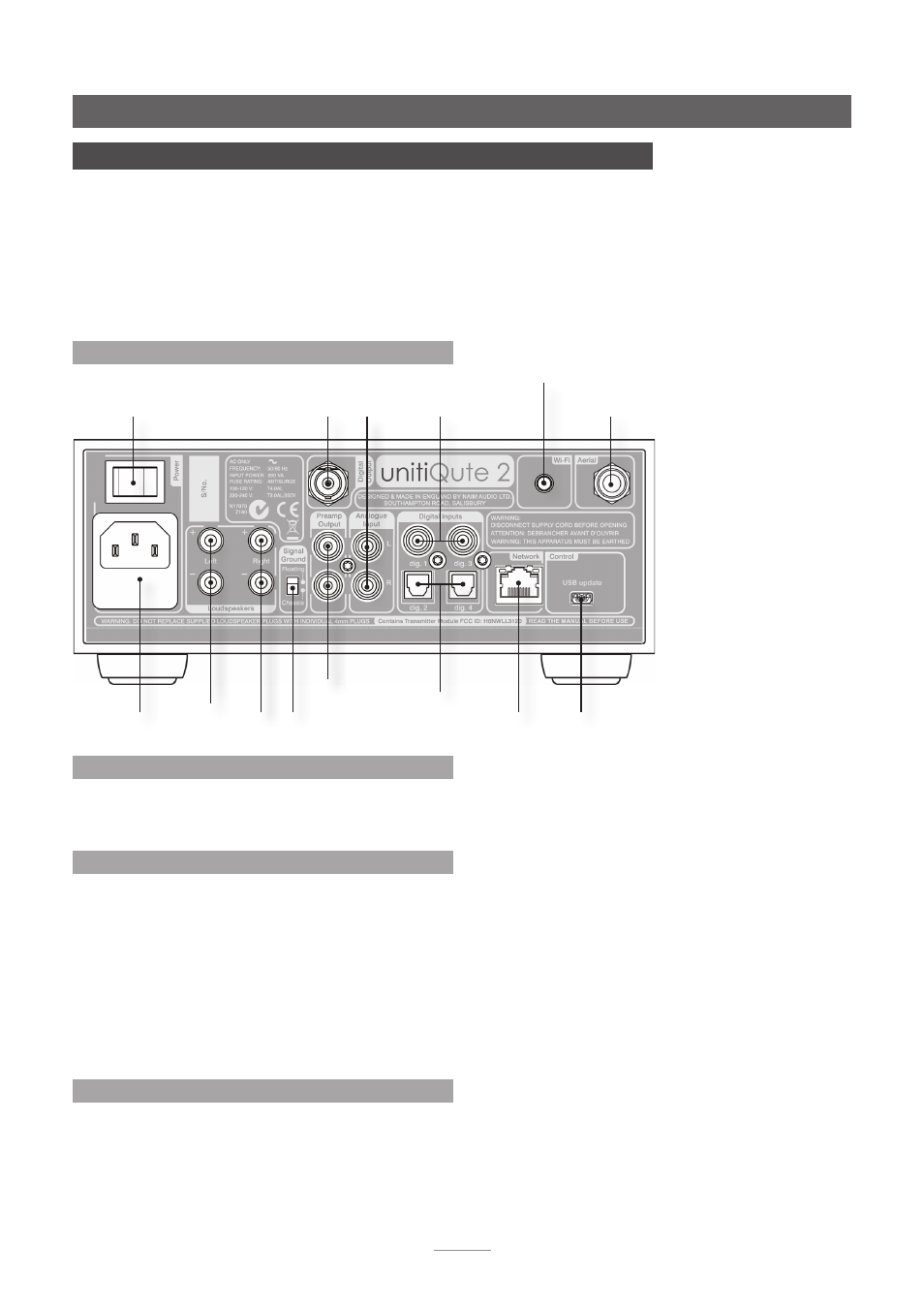

2.1 Panel trasero del UnitiQute 2
entrada
eléctrica y
fusible
interruptor
de aliment-
ación
interruptor de
puesta a tierra
de señal
salida
preamplificador
toma de
red
USB actuali-
zación de la
interfaz
altavoz
izquierdo altavoz
derecho
salida digitale
entradas
analógicas
entradas digitales
1 y 3 (coaxial)
entradas
digitales
2 y 4
(óptica)
toma de
antena
FM/DAB
toma de antena de red
inalámbrica (Wi-Fi)
