36
AJUSTES

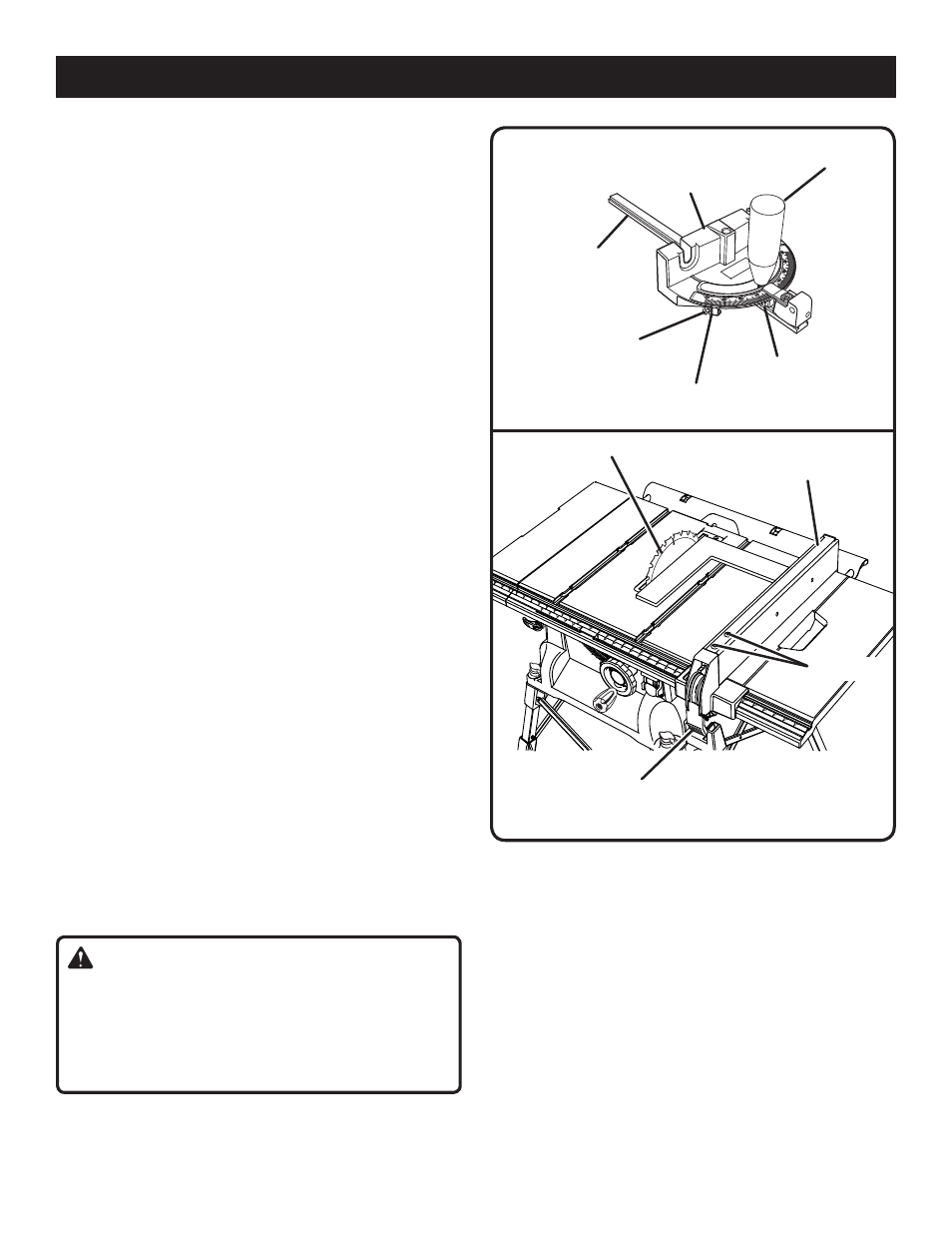

Fig. 49
HoJa
maniJa
de BLoQueo
Guia de corte
aL HiLo
11
12
13
14
15
16
30
29
torniLLos
Fig. 48
contratuerca
PeriLLa
variLLa deL
caLiBrador
de inGLete
Base deL
caLiBrador de
inGLete
torniLLo
de Parada
aJustaBLe a 45° torniLLo de
Parada aJustaBLe
a 0°
AJUSTE DEL CALiBRADOR DE iNGLETE
Vea la Figura 48.
Puede fijar el calibrador de inglete a 0° y a más o menos
45° con la clavija de parada del calibrador de inglete y los
tornillos de parada ajustable.
NOTA: El calibrador de inglete provee una buena precisión
en los cortes en ángulo. Si las tolerancias son muy pequeñas,
se recomienda hacer cortes de prueba.
 Afloje la perilla y tire hacia afuera de la clavija de parada
para hacer girar la base del calibrador de inglete hasta
pasar los tornillos de parada.
 Afloje la contratuerca del tornillo de parada a 0° en la
clavija de parada con una llave de 8 mm.
 Coloque una escuadra a 90° contra la varilla del calibrador
de inglete y la base del calibrador de inglete.
 Si la varilla no está a escuadra, afloje la perilla, ajuste la
varilla, y apriete la perilla.
 Ajuste el tornillo de parada a 0° hasta que descanse
contra la clavija de parada.
 Ajuste los tornillos de parada a más y menos 45° utilizando
un triángulo de 45° y los pasos anteriores.
VERiFiCACiON DEL ALiNEAMiENTO DE LA
GUiA DE CORTE AL HiLO EN RELACiON A LA
HOJA
Ver Figura 49.
 Desconecte la sierra.
 Levante la manija de bloqueo para poder mover la guía
de corte al hilo.
 Coloque una escuadra de carpintero junto a la hoja y
mueva la guía de corte al hilo hacia la escuadra. Observe
la dimensión en la escala de corte al hilo.
 Mueva hacia atrás la guía y gire la escuadra de carpintero
180° para verificar el otro lado.
 Si las dos dimensiones no son iguales, afloje los dos
tornillos situados en la guía y alinéela.
 Vuelva a apretar los dos tornillos.
 Haga dos o tres cortes de prueba en restos de madera.
Si los cortes no están a escuadra, repita el proceso.
ADVERTENCiA:
Antes de enchufar la sierra nuevamente para hacer cor-
tes de prueba, asegúrese de que el interruptor esté en
la posición
OFF (apagado) y que el protector de la hoja
esté en su lugar. De lo contrario puede producirse una
lesión grave.
