Página 29
AJUSTES
PArA SAcAr lA HoJA

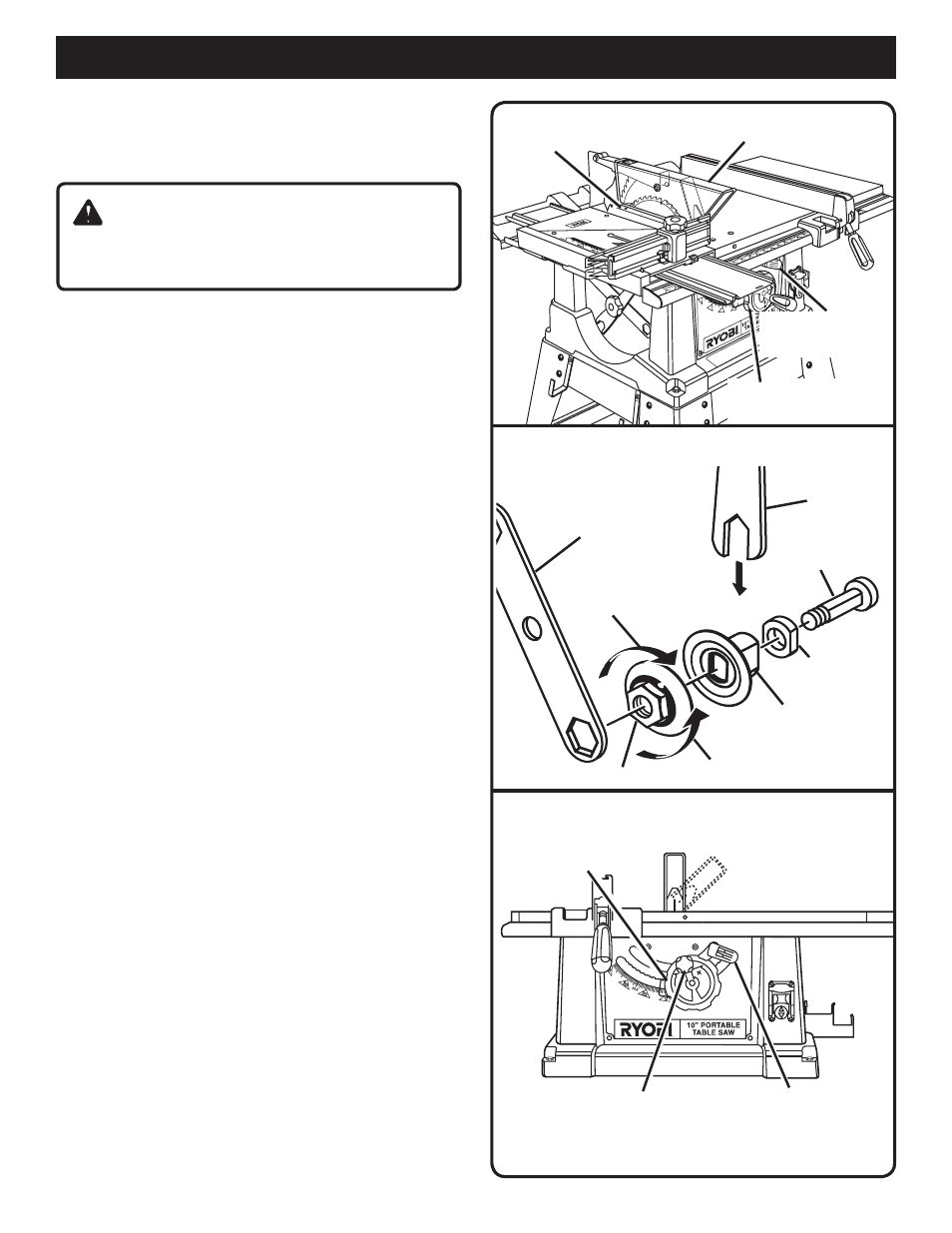

Ver las Figuras 35 - 37.
Use las dos llaves que se suministran con la sierra para
reemplazar la hoja.
ADVErTENcIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y funcionando
correctamente para evitar lesiones personales graves.
 Baje la hoja de corte y levante el protector de la hoja.
 Quite el tornillo de la placa de la garganta, después
quite la placa.
 Levante la hoja a su altura máxima girando la manija de
ajuste de la hoja a la derecha.
 Coloque el extremo abierto de la llave hexagonal pequeña
en la ranura junto a la hoja. La llave calzará sobre los
dos lados planos del brida/espaciador. Ver la Figura 36.
 Coloque la llave hexagonal grande en la tuerca del brida.
Gire a la izquierdo y saque la tuerca del brida, teniendo
cuidado de no pasar sus nudillos por la hoja.
Nota: El tuerca del brida tiene rosca derecha.
 Saque el tuerca del brida por eje y luego saque la hoja.
Asegúrese de que el brida/espaciador y espaciador/
arandela están bien apretados contra el resalto del eje.
 Coloque la hoja nueva. Asegúrese de que los dientes de
la hoja están dirigidos hacia adelante, hacia el trabajo
entrante.
 Ponga en su lugar el tuerca del brida alineando con las
partes planas del árbol. Apriete la tuerca con una vuelta
a la derecha.
Nota: Tenga cuidado de no dañar las roscas de la tuerca
del brida. No la apriete demasiado.
 Gire la hoja a mano para asegurarse de que está girando
libremente.
 Revise la cuchilla separadora y ajústela si es necesario
(Ver el siguiente procedimiento).
 Baje la hoja de corte, inserte la placa de la garganta,
después apriete firmemente el tornillo de la placa de la
garganta.
PARA INCLINAR LA HOJA,
EMPUJE LA PALANCA DE
BLOQUEO DE BISEL A LA IZ-
QUIERDA Y MANIJA DEL BISEL
A LA IZQUIERDA
PARA BLOQUEAR LA HOJA
EN ÁNGULO EMPUJE LA
PALANCA DE BLOQUEO DE
BISEL A LA IZQUIERDA
PLACA DE LA
GARGANTA
Fig. 36
Fig. 37
PARA BAJAR LA HOJA, EMPUJE LA
PALANCA DE BLOQUEO DE BISEL A
LA DERECHA Y LA MANIJA DE
AJUSTE DE LA HOJA A LA DERECHA
PARA LEVANTAR LA HOJA EMPUJE LA
PALANCA DE BLOQUEO DE BISEL A LA
IZQUIERDA Y LA MANIJA DE AJUSTE
DE LA HOJA A LA IZQUIERDA
PROTECTOR
DE LA HOJA
MANIJA
DEL BISEL
PALANCA DE
BLOQUEO DE BISEL
45º Adjustment 0º Adjustment
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
LLAVE HEX.
PEQUEÑA
EJE
LLAVE HEX.
GRANDE
PARA AFLOJAR
TUERCA DEL BRIDA
PARA APRETAR
BRIDA/ESPACIADOR
ESPACIADOR/
ARANDELA
Fig. 35
