EST0002

StudTech

TM

EST0002

StudTech

TM

El detector de entramado
StudTech

TM

de Ryobi encuentra

elementos estructurales de
madera y metal en el interior
de las paredes. Viene con un
elegante estuche de alto impacto
y un clip integrado.

El detector de entramado
StudTech

TM

sirve para una

profundidad hasta de 3/4 pulg.
(19 mm), con una precisión en el
centro de 1/4 pulg. (6 mm).

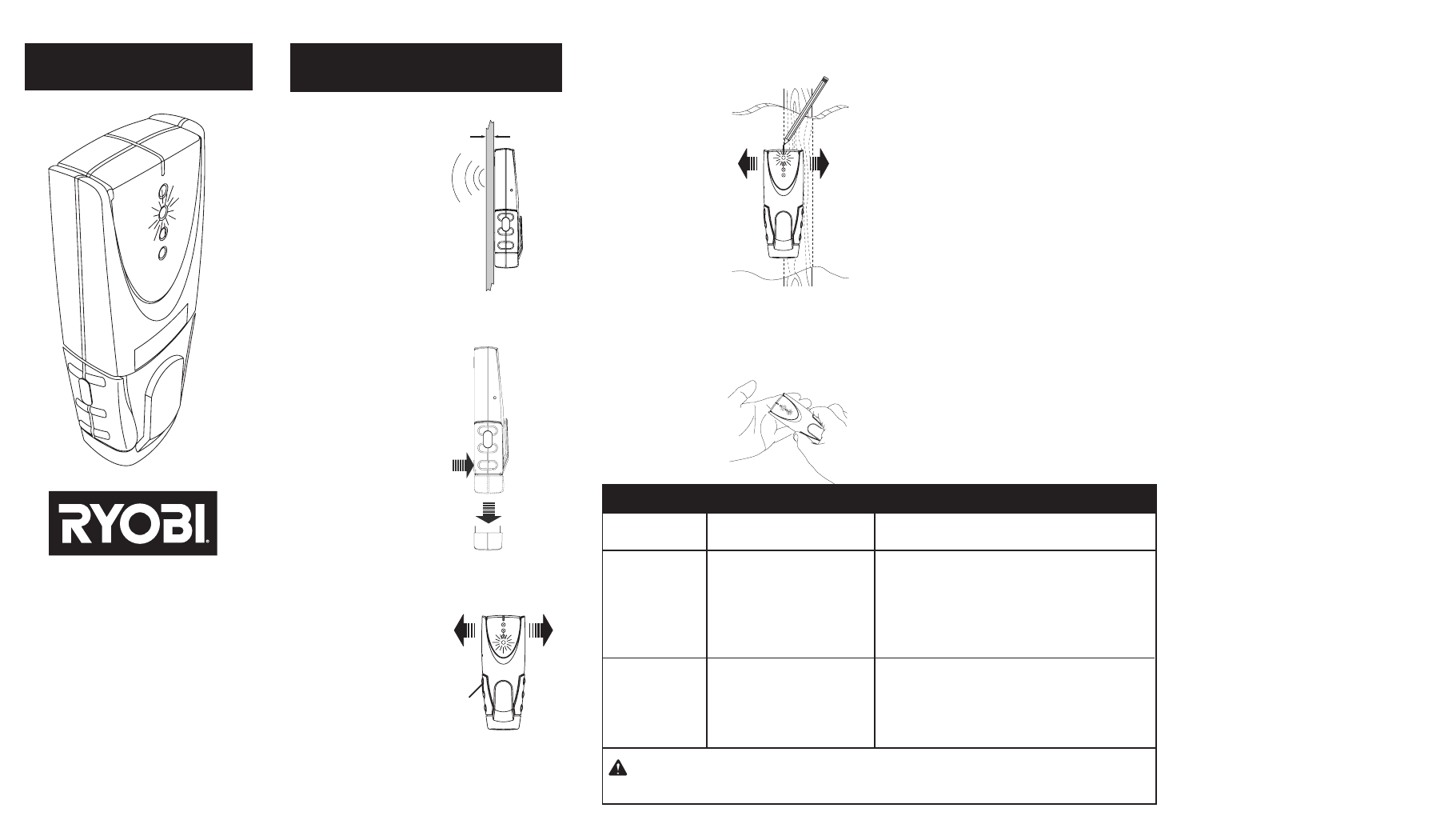

INSTALACIÓN DE LA PILA

• Teniendo el detector de

entramado StudTechTM
apagado, colóquelo
completamente abatido
contra la pared.

• Oprima el botón de

encendido (“On/Off”)
y no lo suelte. El diodo
luminiscente verde se
enciende, para indicar
que la unidad está
encendida y calibrada.

• Mientras mantiene oprimido el botón de encendido,

lentamente deslice la unidad horizontalmente por
la pared, hacia la izquierda o derecha. El diodo
luminiscente rojo y el pitido indican el borde de
un elemento estructural.

• Cuando se enciende el diodo

luminiscente rojo superior

suena un pitido, para indicar

la localización del borde

del elemento estructural.

Marque este punto.

• Continúe recorriendo el área

situada más allá del punto

marcado hasta que se

apague el diodo luminiscente

rojo superior. Deslice la unidad

en la dirección inversa para

localizar el otro borde del

elemento estructural.

• Marque este segundo punto.

El centro del elemento estruc-

tural está situado a la mitad

entre las dos marcas.

• Encienda el detector de

entramado StudTech

TM

en el aire. Si se encienden

los diodos luminiscentes al

acercar la mano a la parte

posterior, significa que la

unidad está funcionando

correctamente.

Según la proximidad de los cables eléctricos o de los

tubos hidráulicos con respecto a la pared, el detector

de entramado StudTech

TM

puede detectarlos de la misma

manera que detecta elementos estructurales. Siempre

debe tenerse precaución al clavar, cortar o taladrar en

las paredes, pisos y cielos rasos donde pueda haber

tales elementos estructurales. Para lastimar tuberia,

cables eléctricos, etc., recuerde que normalmente los

pies derechos y viguetas están espaciados a 16 pulg.

(406 mm) o a 24 pulg. (610 mm), y tienen una anchura de

1-1/2 pulg. (38 mm). Un objeto que esté más cercano o

tenga una anchura diferente puede no ser un pie derecho,

vigueta o cortafuegos. Siempre apague la corriente al

trabajar cerca de cables eléctricos.

El detector de entramado StudTech

TM

está diseñado para

utilizarse únicamente en paredes interiores secas. Hay

tres factores principales que afectan la profundidad de

detección: Espesor, densidad y contenido de humedad.

El detector de entramado StudTech

TM

no es para utilizarse

en materiales de densidad no uniforme, como:

Baldosa de cerámica para pisos

Alfombras y acolchados

Papel tapiz y fibras metálicas

Paredes recién pintadas, no completamente secas

Cartón de fibra y yeso

CALIBRACIÓN Y UTILIZACIÓN

NOTAS SOBRE EL FUNCIONAMIENTO

VERIFICACIÓN DEL FUNCIONAMIENTO

DE LA UNIDAD

TRABAJO CON MATERIALES DIFEREN-

TES

• Para soltar el compartimiento

de la pila, tire de la parte poste-
rior de la unidad hacia atrás.

• Deslice una pila de 9 voltios en

el compartimiento, con el lado
de las terminales por delante,
haciendo corresponder
as terminales (+) y (-)
de la pila con las del compar-
timiento.

• Vuelva a colocar la tapa

del extremo. La pila alkalina dura
aproximadamente 30 horas.

CALIBRACIÓN Y UTILIZACIÓN

MANTENGA

OPRIMIDO

EL BOTÓN

DESLICE LA

UNIDAD

OPRIMA

AQUÍ

TIRE HACIA

ABAJO

3/4 PULG.

(19 MM)

983000-283

1-04

GARANTÍA

Este producto es un artículo sujeto a desgaste.
Por lo tanto sólo está garantizado contra defectos
en las piezas y en la mano de obra, no contra
el maltrato o el deterioro del producto debido
al desgaste normal, por un período de 2 años a
partir de la fecha de compra.

RYOBI TECHNOLOGIES INC.

1428 Pearman Dairy Road

Anderson, SC 29625

www.ryobitools.com

1-800-525-2579

ADVERTENCIA: Para evitar el riesgo de una descarga eléctrica, SIEMPRE apague la corriente al trabajar cerca de

cables eléctricos. Evite clavar, cortar o taladrar en paredes donde haya presentes cables eléctricos o tubería. No

permita a los niños utilizar este dispositivo. No es un juguete.

No hay indicación.

La luz comienza a

destellar y la unidad

pita repetidamente.

Hay indicación en

demasiados lugares.

• Error por calibrar la unidad encima

de un elemento estructural.

• Comenzó el recorrido en la parte

densa de la pared o encima de un

elemento estructural.

• La unidad no está completamente

abatida contra la pared.

• Inclinó o levantó la unidad durante

el recorrido.

• Se detectaron otros objetos

además de elementos estructura-

les.

• Puede haber cables eléctricos

y tubos de metal o plástico cerca

o tocando la superficie interior de

la pared.

• Mueva la unidad varias pulgadas hacia la izquierda o derecha

y comience de nuevo.

• Suelte el botón de encendido, desplace la unidad unas pocas

pulgadas, oprima dicho botón y comience de nuevo.

• En superficies ásperas, coloque una pieza de cartón en la

pared, con lo cual la unidad se desliza con mayor suavidad.

• Siempre sostenga el detector de entramado StudTech

TM

paralelo al elemento estructural (pie derecho o vigueta) y

desplácelo a través de éste.

• Debido a que los pies derechos están espaciados a 16 pulg.

(406 mm) o a 24 pulg. (610 mm) y tienen una anchura de

1-1/2 pulg. (38 mm), esté pendiente de cualquier objeto que

esté más cerca o tenga una anchura diferente.

• No hay elementos estructurales

en esa área.

Situación Causa posible Solución

• Los diodos luminiscentes se encienden en

secuencia a medida que la unidad se aproxima al

borde del elemento estructural
