INSTALACIÓN DEL CABEZAL MOTOR EN EL
ADITAMENTO
Vea la figura 2.
ADVERTENCIA:
Nunca una ni ajuste ningún aditamento, desmontar o
mientras esté funcionando el cabezal motor. Si no apaga
el motor puede causarse lesiones serias a sí mismo y a
otras personas.
El aditamento se conecta al cabezal motor mediante un
dispositivo acoplador.

Afloje la perilla en el acoplador del eje del cabezal de
potencia y retire la tapa extrema del accesorio.
 Oprima el botón situado en el eje del aditamento. Alinee
el botón con el hueco guía situado en el acoplador del
cabezal motor, y con un movimiento de deslizamiento una
los dos ejes. Gire el eje del aditamento hasta que el botón
quede asegurado en el orificio de posicionamiento.
NOTA: Si el botón no brota completamente en el orificio
de posicionamiento, significa que los ejes no están bien
asegurados en su lugar. Gire levemente los ejes de un
lado a otro hasta que el botón quede asegurado en su
lugar.
 Apriete firmemente la perilla.
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla antes de
utilizar el equipo; verifique periódicamente el apriete de
la misma durante el uso para evitar lesiones corporales
graves.
DESMONTAJE DEL ADITAMENTO DEL
CABEZAL MOTOR
Para desmontar o cambiar el aditamento:

Afloje la perilla.
 Oprima el botón y gire los ejes para separar los extremos
de los mismos.
MONTAJE DE LA ASA DE ALMACENAMIENTO
Vea la figura 3.
Hay dos formas de colgar el aditamento para guardarlo.

Para usar la tapa de suspensión, oprima el botón y
coloque la tapa en el extremo del eje del aditamento.
Gire levemente la tapa de un lado a otro hasta que quede
asegurado en su lugar el botón.
 El orificio secundario del eje del aditamento puede
emplearse también para colgar éste.
ARMADO

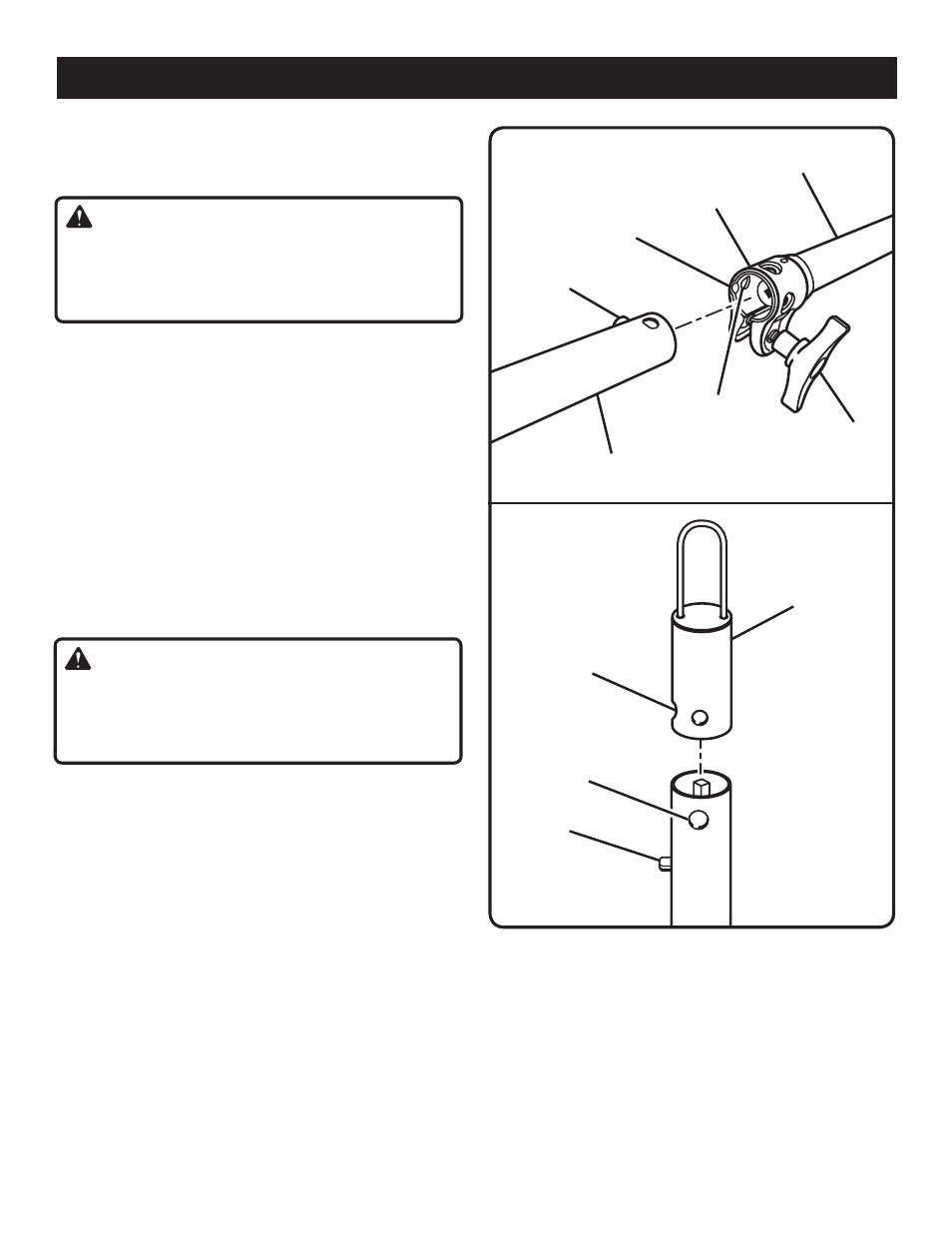

Fig. 2
ACOPLADOR
PERILLA
ADITAMENTO PARA RECORTAR
EJE DEL
CABEZAL MOTOR
ORIFICIO DE
POSICIONAMIENTO
HUECO
GUÍA
Fig. 3
BOTÓN
ORIFICIO
TAPA DE
SUSPENSIÓN
ORIFICIO
SECUNDARIO
BOTÓN
