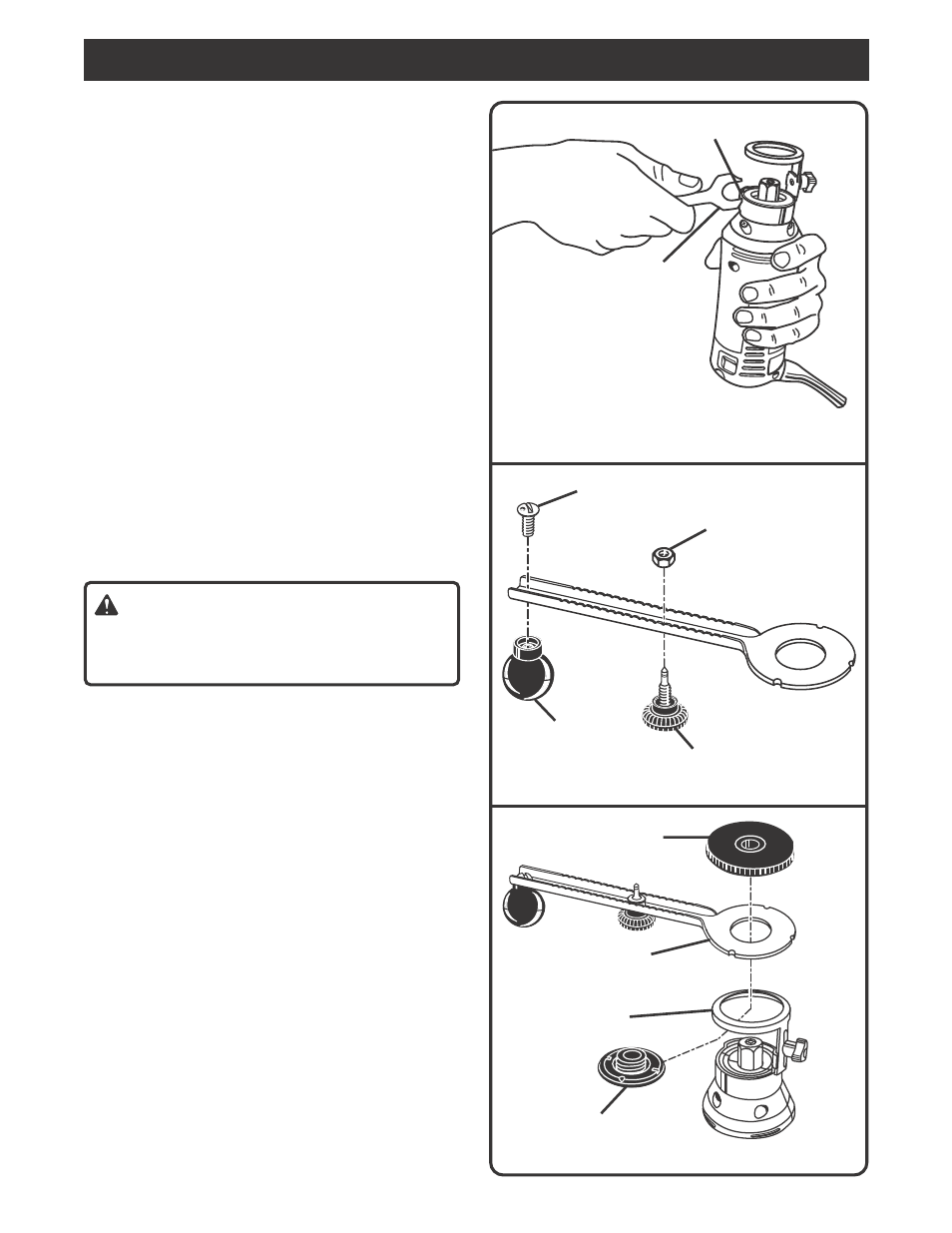

10
DESMONTAJE DEL ANILLO DE AJUSTE
DE PROFUNDIDAD
Ver Figura 4.
Siga estas instrucciones para desmontar el anillo de ajuste
de profundidad.
■ Coloque la llave en la lengüeta del anillo de ajuste de
profundidad.
■ Oprima la lengüeta a resorte.
■ Levante el anillo de ajuste de profundidad para retirarlo
de la herramienta.
ENSAMBLAJE DEL CORTADOR DE
DISCOS
Ver Figura 5.
Siga estas instrucciones para ensamblar el cortador de
discos.
■ Instale la manija con el tornillo provisto.
■ Instale la perilla de punto de giro con la tuerca provista.
INSTALACION DEL CORTADOR DE
DISCOS
Ver Figura 6.
Siga estas instrucciones para instalar el cortador de discos.
■ DESENCHUFE SU CORTADORA SPEED SAW.
ADVERTENCIA:
Si no desenchufa su cortadora Speed Saw, se puede
producir la puesta en marcha accidental causando una
lesión grave.
■ Ensamble el cortador de discos si es necesario. Vea la
sección anterior "ENSAMBLAJE DEL CORTADOR DE
DISCOS".
■ Retire la broca si es necesario. Vea en este manual la
sección anterior "INSTALACION/CAMBIO DE
BROCAS".
■ Coloque el adaptador debajo del anillo de ajuste de
profundidad.
NOTA: Asegúrese de que el adaptador queda bien
ajustado.
■ Coloque el brazo del cortador de discos sobre el anillo
de ajuste de profundidad.
■ Atornille el anillo roscado en el adaptador, asegurando
el brazo del cortador de discos.
■ Inserte la broca. Vea en este manual la sección anterior
"INSTALACION/CAMBIO DE BROCAS".
AJUSTES
Fig. 4
Fig. 5
Fig. 6
MANIJA
PERILLA DE
PUNTO DE GIRO
ADAPTADOR
ANILLO DE
AJUSTE DE PROFUNDIDAD
BRAZO DEL
CORTADOR DE DISCOS
ANILLO
ROSCADO
LLAVE
LENGÜETA
TORNILLO
TUERCA
