FUNCIONAMIENTO
ADVERTENCIA:
Nunca conecte la fresadora a una fuente de voltaje
al montarle piezas, hacerle ajustes, instalarle o
quitarle fresas, o tenerla desocupada..
Desconectándose la fresadora se evita un arranque
accidental de la misma que pueda causar lesiones
serias.
DESMONTAJE Y MONTAJE DE LA BASE
PARA DESMONTAR LA BASE DE LA FRESADORA
Vea la figura 4.
1. Desconecte la fresadora.
ADVERTENCIA:
Si no se desconecta la herramienta puede ponerse
en marcha accidentalmente, con el consiguiente
riesgo de lesiones serias.
2. Coloque la fresadora en posición invertida, con la etiqueta
Ryobi en el lado lejos de usted.
3. Afloje el brazo de fijación de la base.
4. Oprima y sujete el botón del seguro del husillo del motor.
5. Gire la tuerca del portaherramientas hasta que el orificio
en éste quede alineado con el botón de inmovilización
del husillo.
6. Gire hacia la izquierda el anillo de ajuste de profundidad
hasta que el motor quede en su más elevada posición.
7. Alinee la flecha del anillo de ajuste de profundidad con el
punto indicador de la base.
8. Tire de la base hasta que se desenganche del alojamiento
del motor.
PARA INSTALAR LA BASE DE LA FRESADORA
1. Desconecte la fresadora.
2. Coloque la base fija sobre una superficie plana.
3. Afloje el brazo de fijación.
4. Alinee la flecha del anillo de ajuste de profundidad con el
punto indicador de la base.
5. Alinee el botón del seguro del husillo con la ranura de
la base.
6. Oprima y sujete el botón del seguro del husillo del motor.
7. Deslice el alojamiento del motor hacia el interior de la base.
8. Gire hacia la izquierda el anillo de ajuste de profundidad
hasta que el botón del seguro del husillo se suelte en la
ventanilla trasera, abajo del brazo de fijación.
9. Apriete el brazo de fijación.

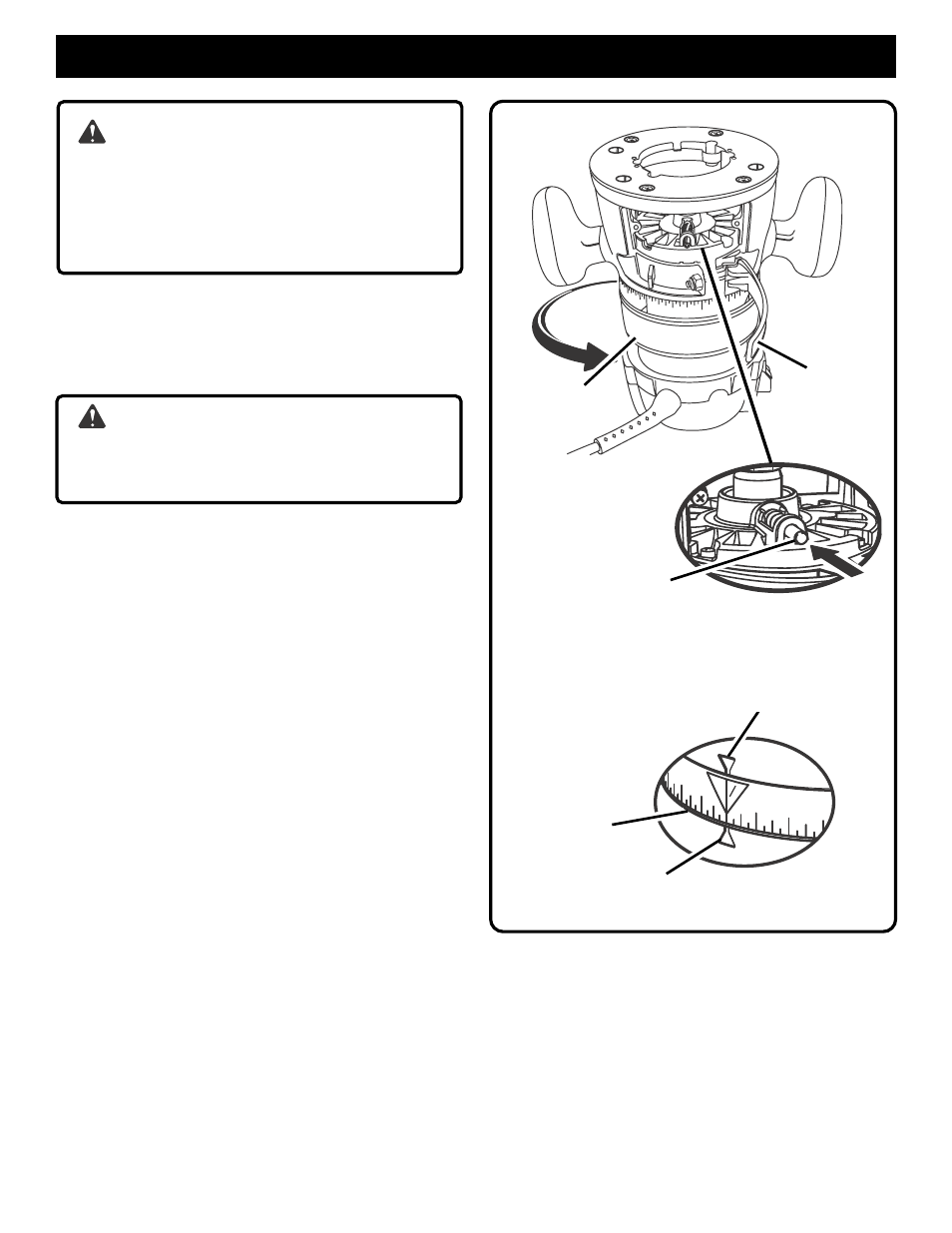

Fig. 4
BRAZO DE
FIJACIÓN
ANILLO DE
AJUSTE DE
PROFUNDIDAD
BOTÓN DEL
SEGURO DEL
HUSILLO
12 0
15/32
1/32
ANILLO
INDICADOR DE
PROFUNDIDAD
PUNTO INDICADOR
FLECHA
INDICADORA
