■ Alinee el agujero del vástago de la hoja y de la grampa de la
hoja con el pasador de la barra de la sierra, luego asiente
ambos en el pasador de la barra de la sierra.
■ Apriete firmemente el tornillo de la grampa de la hoja. No
apriete demasiado el tornillo ni use ninguna ayuda con la
llave hex.
■ Saque la llave hex y guárdela en el guardallave.
Nota: Puede que a veces la grampa de la hoja se atasque en la
barra de la sierra y no se soltará lo suficiente como para que se
puedan insertar o sacar las hojas. Si ésto sucede, afloje el tornillo
de la grampa de la hoja con la llave hex, luego golpee suavemente
en el extremo de la llave hex con un mazo de goma.
Ver Figura 4.
CONJUNTO DE LA BASE
Ver Figura 5.
La base de la sierra laternativa pivotea hacia arriaba y hacia
abajo en ambas direcciones.
La base es ajustable permitiendo
que los dientes de la hoja puedan ser usados en diferentes
posiciones en la hoja.
COMO CAMBIAR LA POSICION DE LA BASE:
Ver Figura 6.
■ DESENCHUFE SU SIERRA.
ADVERTENCIA:
Si no se desenchufa la sierra, se puede producir la puesta
en marcha accidental causando una lesión personal grave.
■ Afloje el tornillo de cabeza de botón del soporte de la base
con la llave hex de 3 mm mencionada anteriormente.
■ Cambie la posición de la base.
■ Vuelva a apretar el tornillo de cabeza de botón firmemente.
No apriete demasiado los tornillos ni use ninguna ayuda con
la llave hex.
■ Saque la llave hex y guárdela en el guardallave.
FUNCIONAMIENTO
LLAVE HEX

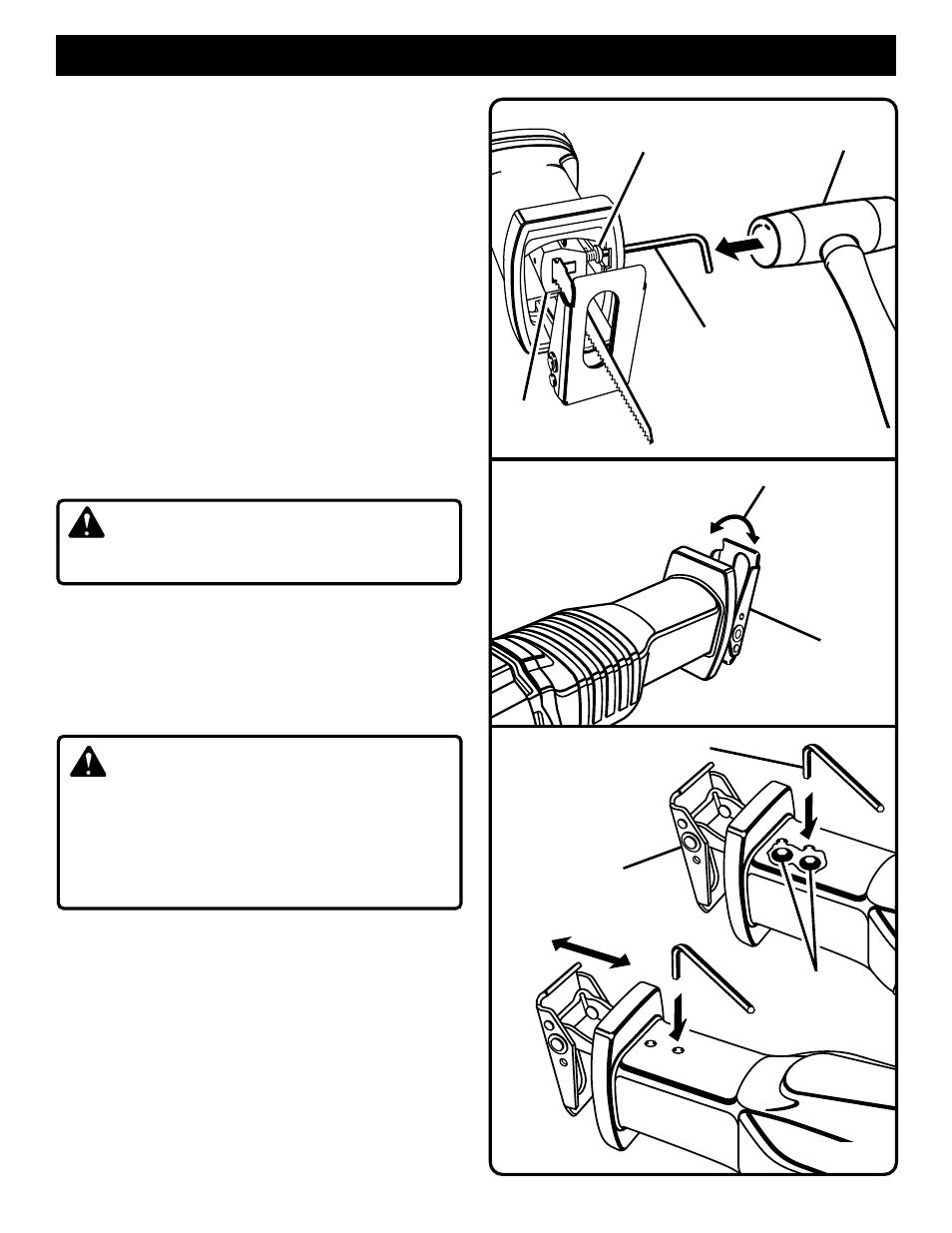

Fig. 5
MAZO
LLAVE HEX
Fig. 4
Fig. 6
GRAMPA
DE LA
HOJA
TORNILLO DE LA
GRAMPA DE LA HOJA
PIVOTEA
TORNILLO
DE CABEZA
DE BOTÓN
CONJUNTO
DE LA BASE
CONJUNTO
DE LA BASE
ADVERTENCIA:
Al cortar cables electricos en las pareded puede ocasionar
que el conjunto de la hoja, la grampa de la hoja y la barra de
la sierra queden con corriente. No toque las piezas de metal
cuando coret en una pared; sujete solamente la(s) manija(s)
aislada(s) que no haya cables eléctricos escondidos, tuberías
de agua ni peligros mecánicos en el trayecto de la hoja
cuando corte en una pared.
