Ryobi AP1300 - Manual (Página 11)

Página 11
AJUSTE DE LA ESCALA DE GROSOR

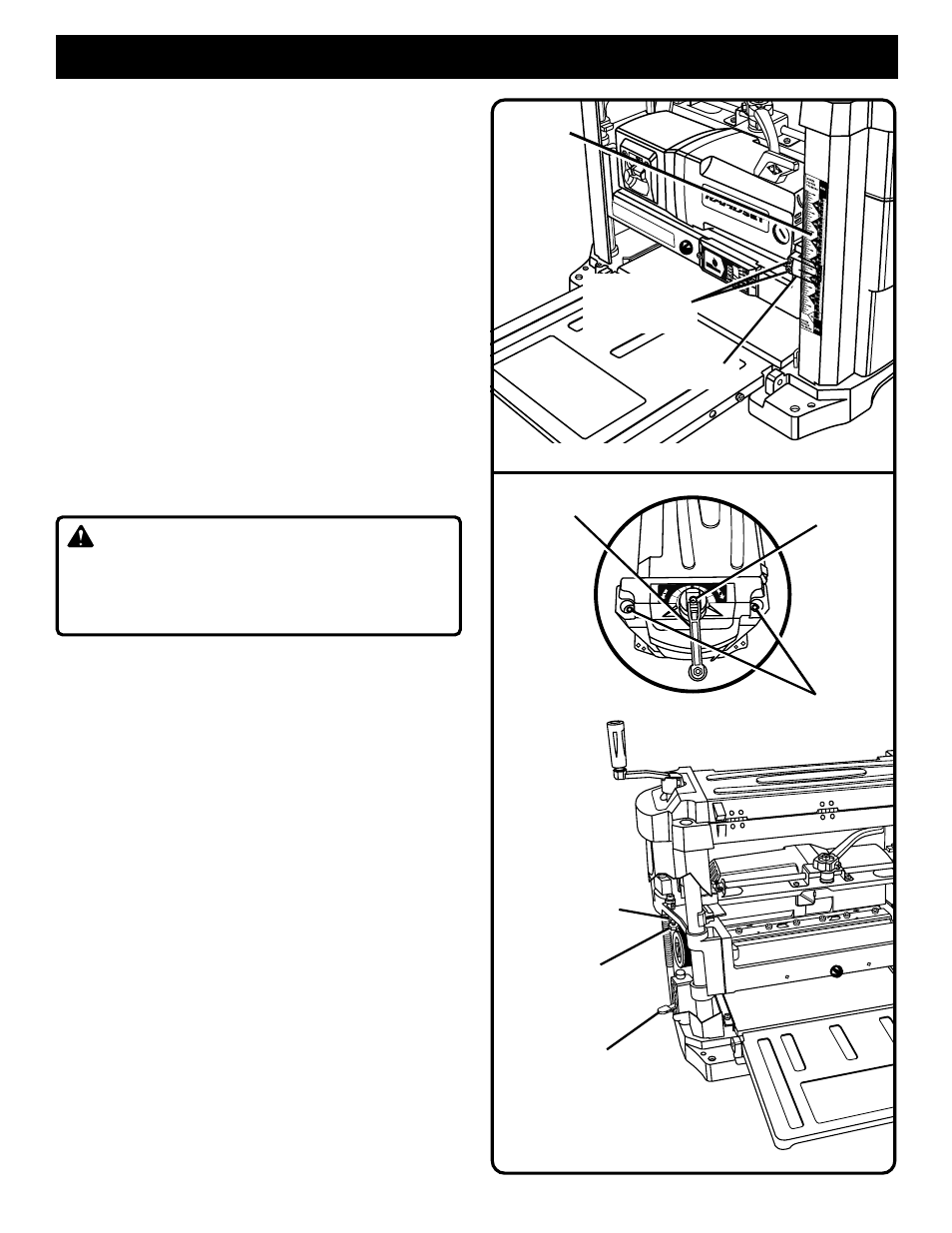

Ver Figura 8.
La escala de grosor, situada en la parte delantera derecha de la
cepilladora, muestra la profundidad de la pieza de trabajo
terminada. Se pueden evitar los cortes inexactos verificando
periódicamente el alineamiento de la escala de grosor.
■ La mesa de la cepilladora y las extensiones de la mesa
deben estar niveladas.
■ Cepille un pedazo de madera sobrante y mida la profundidad
de la pieza terminada.
■ Si está debidamente ajustada, la profundidad de la pieza
terminada debe ser la misma que indica la escala de grosor.
■ Si está desajustada, afloje los dos tornillos que sujetan el
indicador de la escala y ajuste el indicador de grosor en el
ajuste correcto.
■ Vuelva a apretar los tornillos.
AJUSTE DEL INDICADOR DE RECEPILLADO
Ver Figura 9.
Cepille un pedazo de madera sobrante y mida la profundidad
de la pieza terminada. Si se necesita ajuste:
■ Desenchufe su cepilladora.
ADVERTENCIA:
Si no se apaga la cepilladora, ni se retira la llave del
interruptor o se desenchufa la cepilladora se puede producir
la puesta en marcha accidental causando una posible lesión
personal grave.
■ Empuje el bloqueo del cortador a la izquierda para
desbloquear el conjunto del cabezal cortador.
■ Afloje la manivela de ajuste de la profundidad destornillando
el tornillo phillips que la sujeta en su lugar. No afloje
completamente el tornillo.
■ Retire los dos tornillos de cabeza hueca situados en la
parte superior (lado derecho) de la cepilladora.
■ Levante la parte superior de la caja y tire hacia arriba el
lado derecho de la caja para sacarla de la base de la
cepilladora.
■ Baje el conjunto del cabezal cortador hasta que se detenga
contra el tornillo de tope.
■ Usando una regla exacta, verifique la medida contra el
ajuste del indicador de recepillado.
■ Si es necesario ajustar, use una llave para aflojar la
contratuerca y ajustar el tornillo de tope a la altura correcta.
■ Una vez que se ha hecho el ajuste, vuelva a apretar
firmemente la contratuerca y el tornillo de tope.
■ Vuelva a colocar el lado derecho de la caja y asegúrelo con
los dos tornillos de cabeza hueca.
■ Apriete nuevamente el tornillo phillips que sujeta la manivela
de ajuste de la profundidad.
AJUSTES
Fig. 8
ESCALA DE
GROSOR
Fig. 9
TORNILLO
PHILLIPS
TORNILLOS DE
CABEZA HUECA
INDICADOR
DE LA ESCALA
TORNILLOS DEL
INDICADOR DE
LA ESCALA
CONTRATUERCA
INDICADOR
DE RECEPILLADO
TORNILLO
DE TOPE
MANIVELA DE AJUSTE
DE LA PROFUNDIDAD
