ELX200 Powered Loudspeakers

DSP de amplificador | es

19

Electro-Voice

Manual de instalación

2019-07 | 04 | F.01U.326.891

5

DSP de amplificador

5.1

Controles DSP del amplificador

El amplificador incluye una combinación de controles y conectores para ofrecer el sistema de
altavoces más versátil.

Interfaz de control y monitorización del altavoz de rango completo

Las selecciones del menú de control DSP del altavoz de rango completo están disponibles
para los modelos ELX200-10P, ELX200-12P y ELX200-15P.

R

L

QuickSmartDSP MONITOR

|

AUX IN

OUTPUT

MASTER V

OL

INPUT

1

INPUT

2

PUSH FOR DSP

ELX200

WARNING:

,

TO REDUCE RISK OF SHOCK DO NOT

.

EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE

MAINS IN

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE

PAS OUVRIR

AVIS

1

2

3

4

8

7

5

6

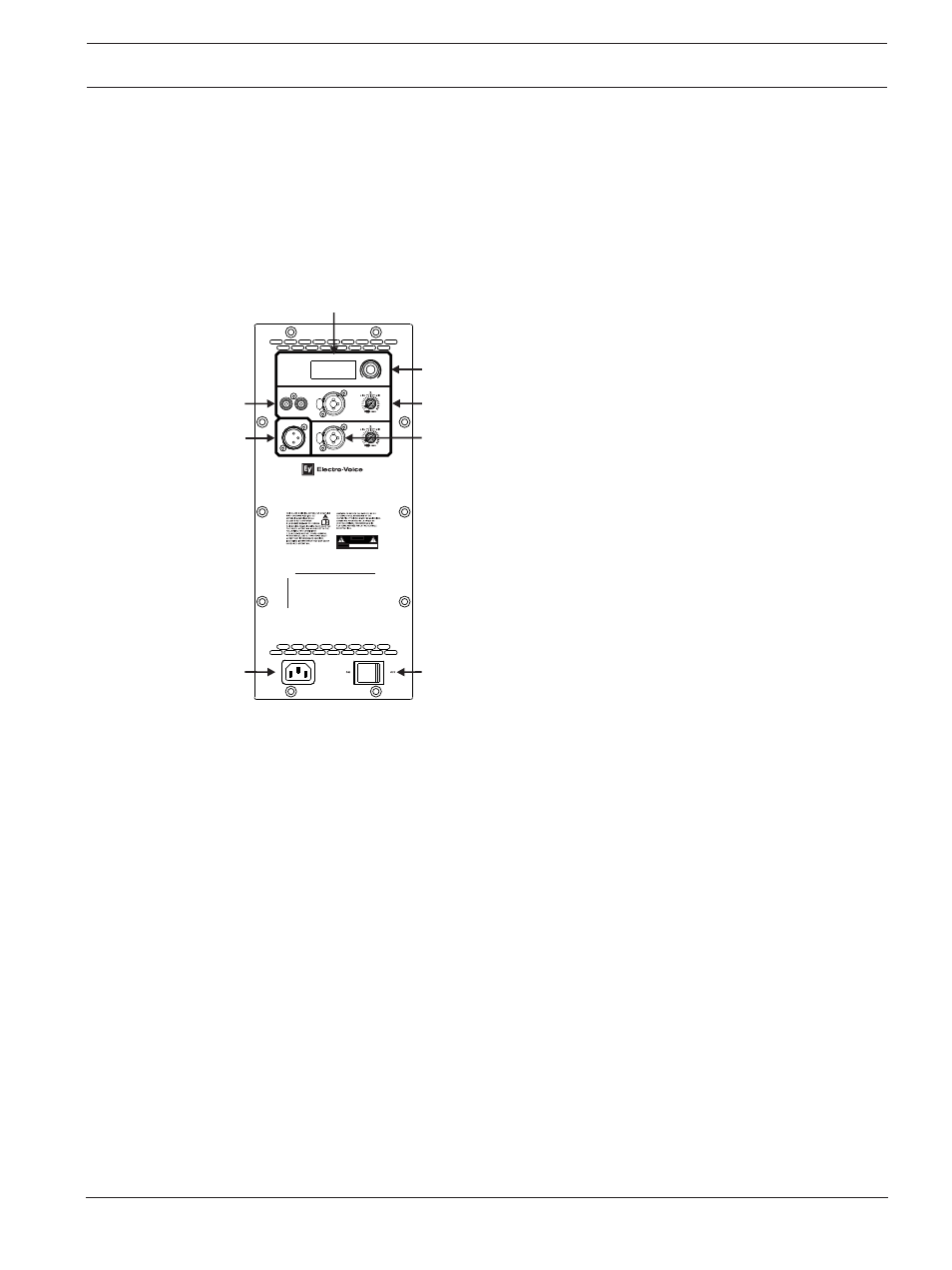

Figura 5.1:

Panel de amplificador del altavoz de rango completo

1.

LCD

: interfaz de control y monitorización de DSP.

2.

MASTER VOL

: ajusta el nivel de sonido.

DSP

: permite desplazarse por el menú y seleccionar las opciones disponibles. Pulse el

mando MASTER VOL para entrar en el menú DSP.

3.

INPUT LEVEL

: control de nivel para ajustar el nivel de las entradas individuales. La

posición de la perilla al centro (12 del reloj) es ganancia uno (sin ganancia ni atenuación),
el rango a la izquierda de cero sirve para ajustar las fuentes de nivel de línea y el rango a
la derecha de cero sirve para ajustar los niveles de micrófono. Hay un control de nivel de
entrada de LINE y MIC para las entradas INPUT 1 e INPUT 2.

4.

INPUT

: entrada balanceada para la conexión de fuentes de señal como consolas de

mezcla, instrumentos o micrófonos. Las conexiones se pueden establecer mediante
conectores XLR o TRS de ¼ pulgadas.

5.

POWER

: interruptor de CA para encender o apagar la unidad. La pantalla LCD se ilumina

cuando se activa (ON) la alimentación, después de aproximadamente 3 segundos.

6.

MAINS IN

: conexión de CA establecida a través de un conector IEC.

7.

OUTPUT

: salida XLR que envía la mezcla de ambas señales de entrada a otro altavoz o

subwoofer. INPUT LEVEL controla el nivel de la señal que ira a OUTPUT. La configuración
del control MASTER VOL o DSP no afecta a OUTPUT.
