S

43

n

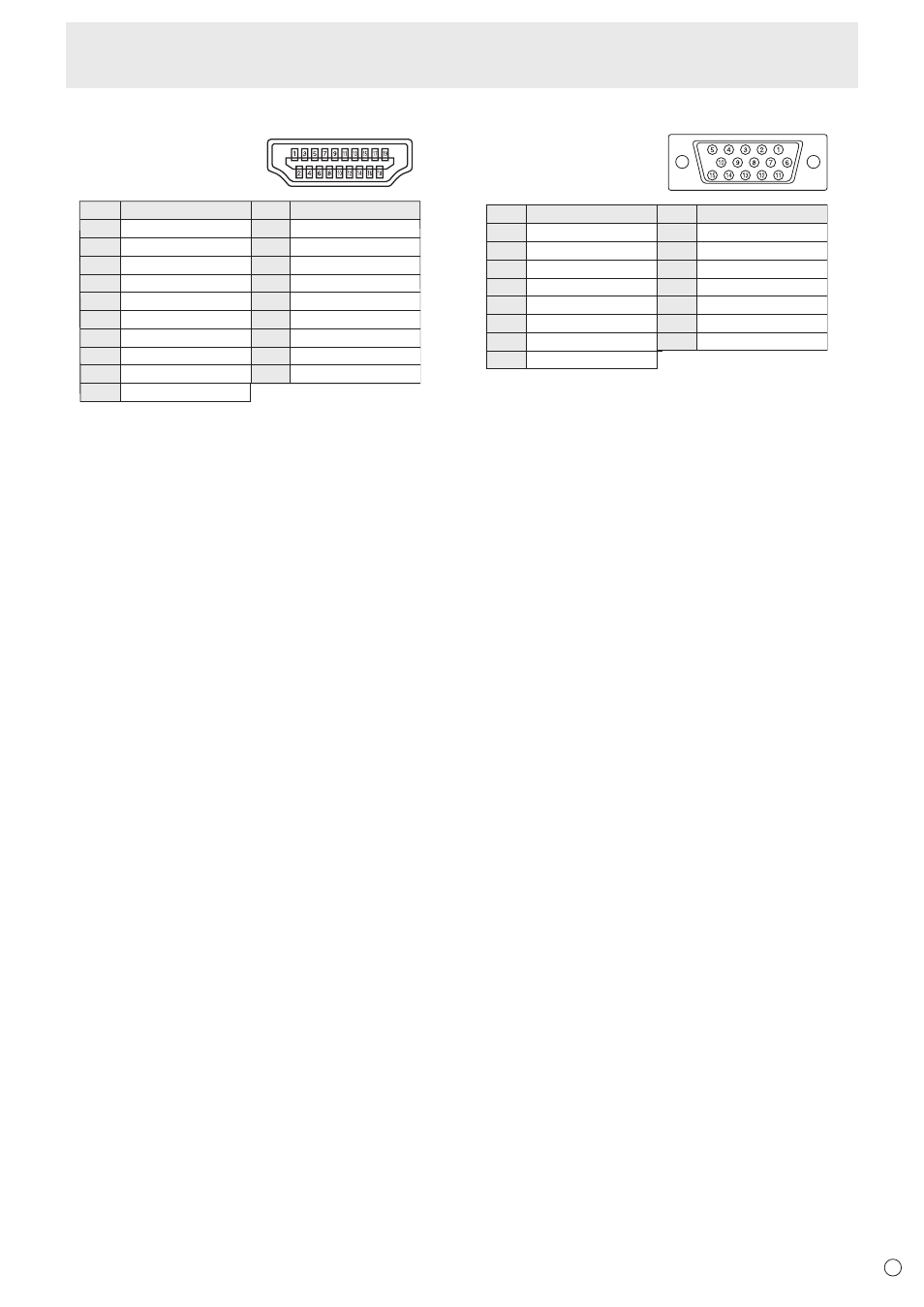

Contactos del terminal de entrada HDMI

(Conector HDMI™)

1
2
3
4
5
6
7
8
9

10

Función

TMDS datos 2+
TMDS datos 2 blindaje
TMDS datos 2-
TMDS datos 1+
TMDS datos 1 blindaje
TMDS datos 1-
TMDS datos 0+
TMDS datos 0 blindaje
TMDS datos 0-
TMDS reloj+


11
12
13
14
15
16
17
18
19

Función

TMDS reloj blindaje
TMDS reloj-
CEC
N.C.
SCL
SDA
DDC/CEC GND
+5 V
Detección de conexión en caliente

n

Contactos del terminal de entrada PC D-sub

(Mini Sub-D 15 pin)

1
2
3
4
5
6
7
8

Función

Entrada de señal de vídeo rojo
Entrada de señal de vídeo verde
Entrada de señal de vídeo azul
N.C.
TIERRA
TIERRA para señal de vídeo rojo
TIERRA para señal de vídeo verde
TIERRA para señal de vídeo azul

9

10
11
12
13
14
15

Función

+5 V
TIERRA
N.C.
DDC datos
Entrada de señal de sinc. H
Entrada de señal de sinc. V

DDC reloj

Especificaciones
